70mai 상시전원케이블 up02(b타입)을 a810(c타입)에 맞게 개조하였습니다.
알림
|
페이지 정보
작성일
2024.06.03 00:09
본문
70mai a800s / a810 차 두대에 각각 쓰고 있었습니다.
a810을 상시전원으로 할까 싶어서 전용 하드와이어킷 up03을 알아봤는데
나름 가격좀 하기도 하고..
a800s때 사두고 안썼던 up02 하드와이어킷이랑
usb 단자만 다른듯 하여 찾아보니 개조 사례가 있어 따라해 보았습니다.
기본적인 내용은
up02 하드와이어킷은 5핀 usb-b타입이고, +V핀(VCC), ID핀(ACC)으로 각각 5v를 주고 있는데,

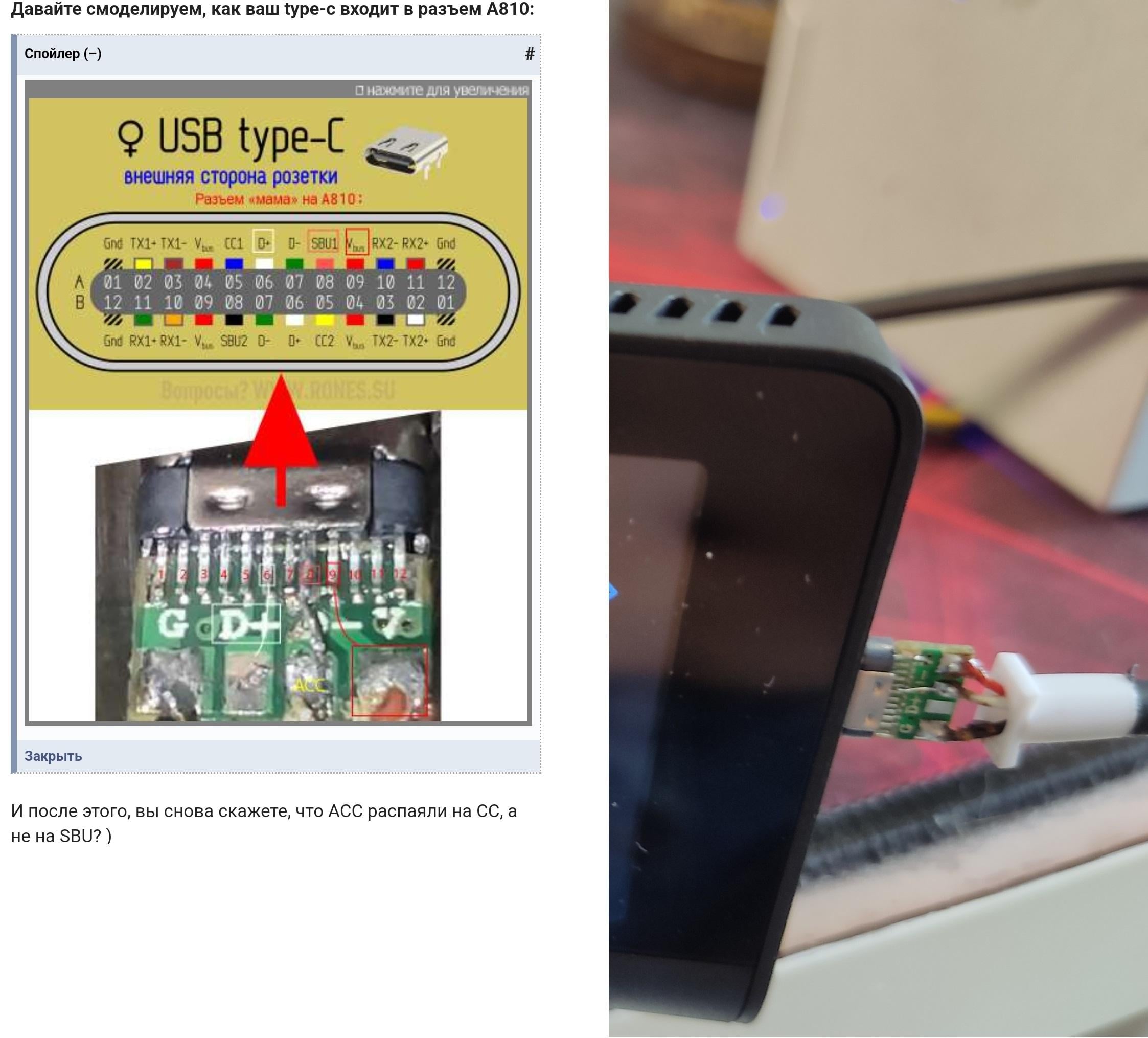

A810의 C타입 단자는 SBU-1에 ID핀(ACC) 의 전압을 넣어주면 된다는 내용입니다.
일단 집을 뒤적뒤적 해서
보조배터리에 꼽혀있던 usb b -> c 젠더를 하나 뜯기로 합니다.

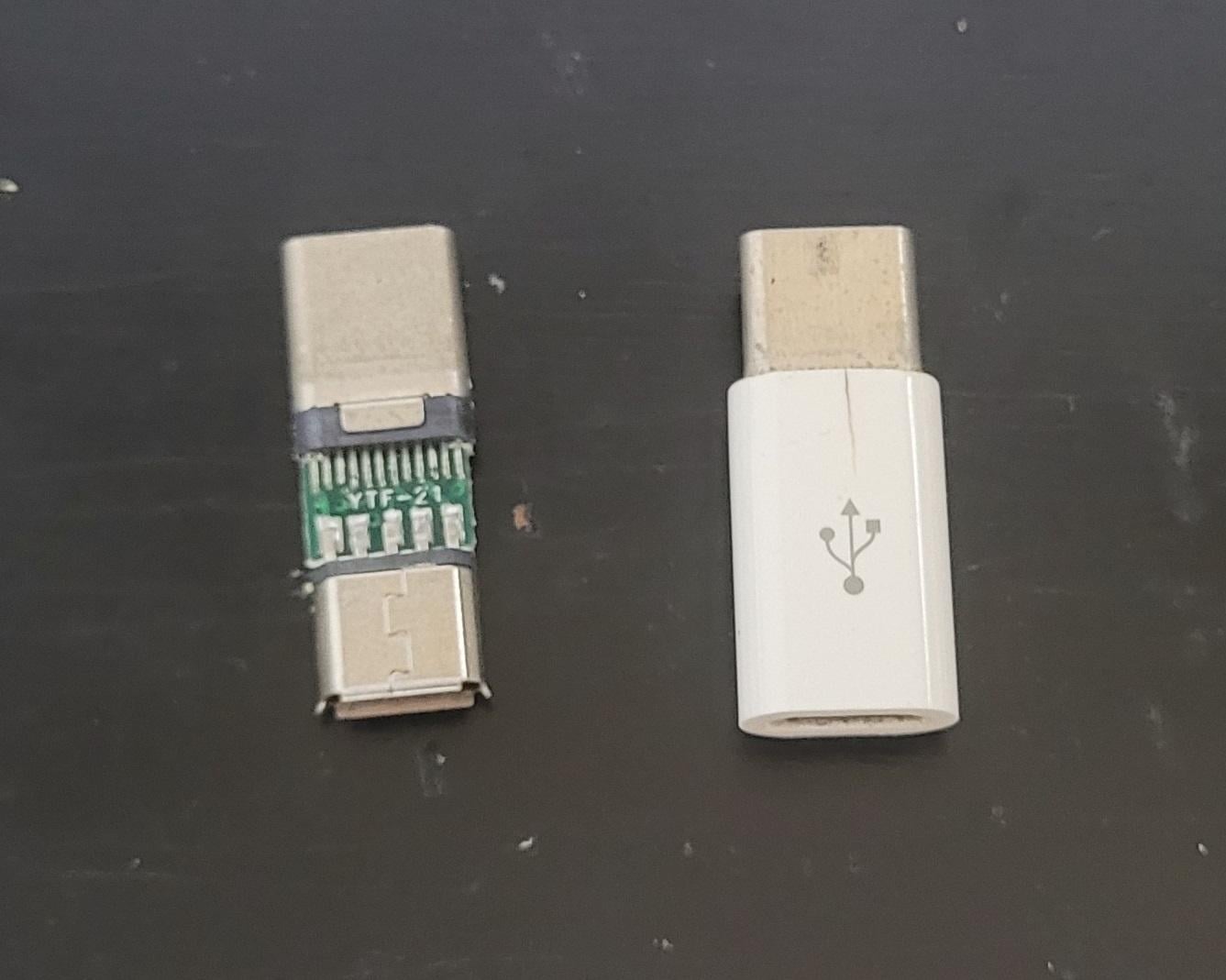

젠더 껍데기를 뜯어내니 왼쪽과 같은 속살이 나왔습니다. B타입 ID핀도 있습니다.

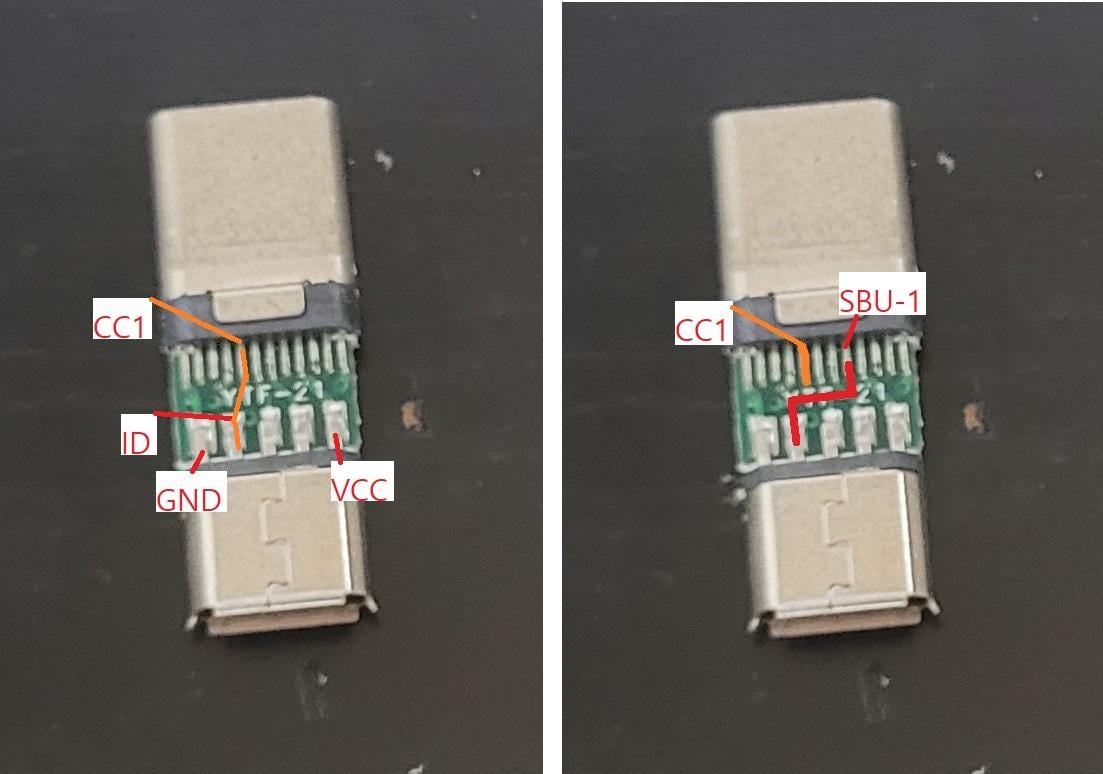

이걸 아래와 같이
기존 usb-b ID핀과 연결된 usb-c의 CC1핀은 제거하고 sbu-1과 연결해 줍니다.

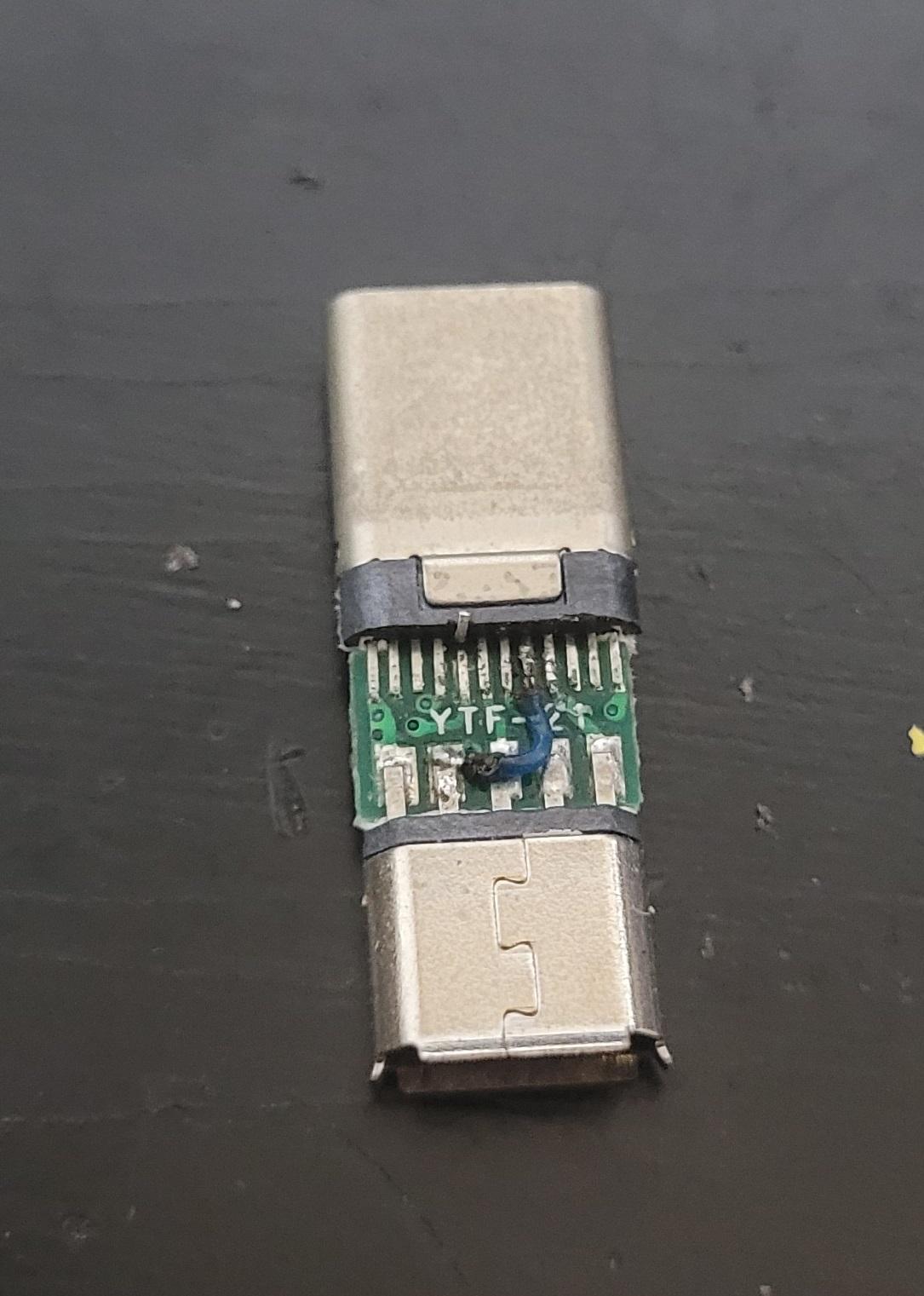

usb-c의 CC1은 들어올려 떼고, usb-b의 id핀과 usb-c의 sbu-1을 납땝으로 연결 하였습니다
젠더를 꼽고 up02 케이블과 전원 연결,

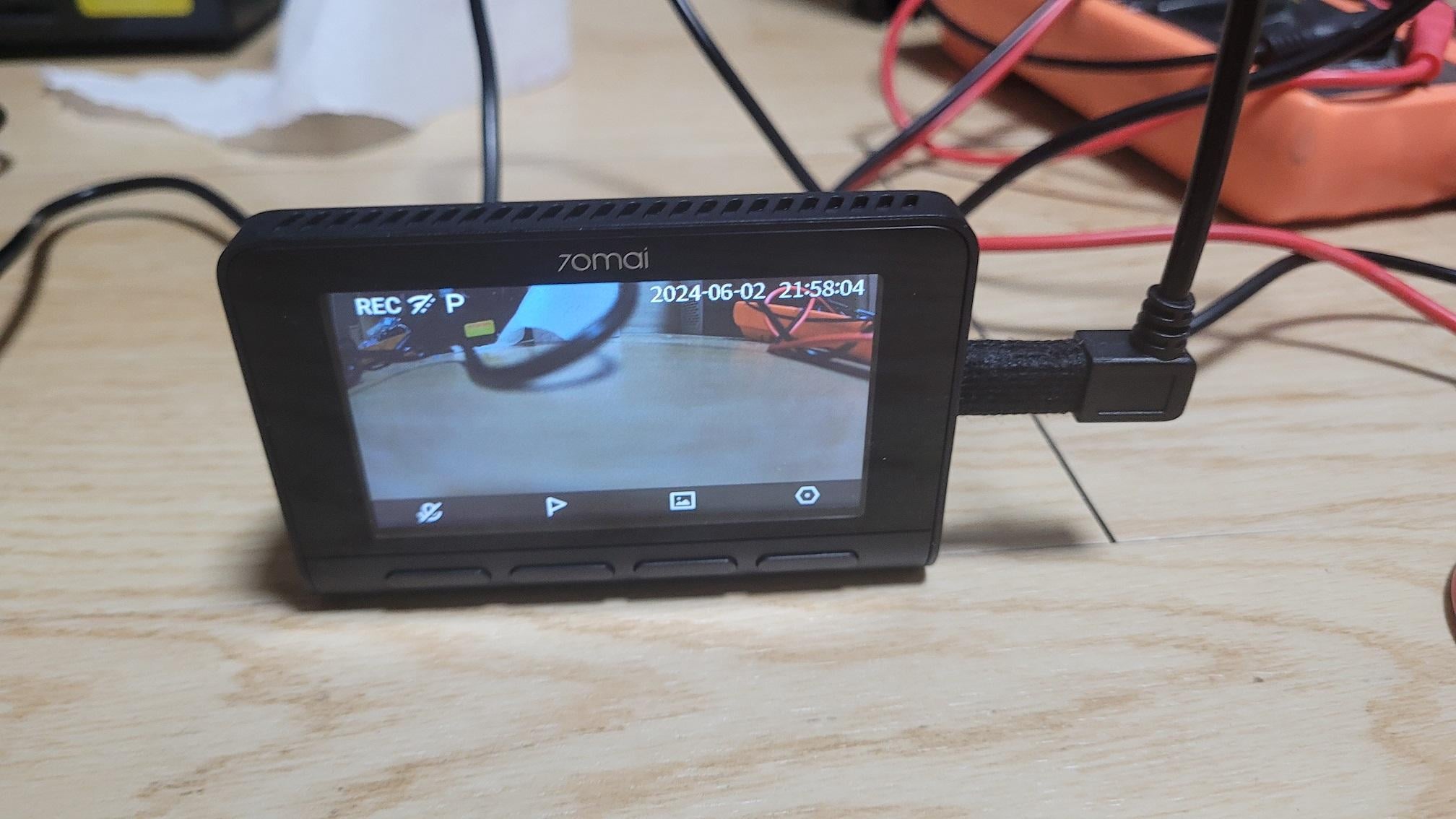

잘 작동합니다.

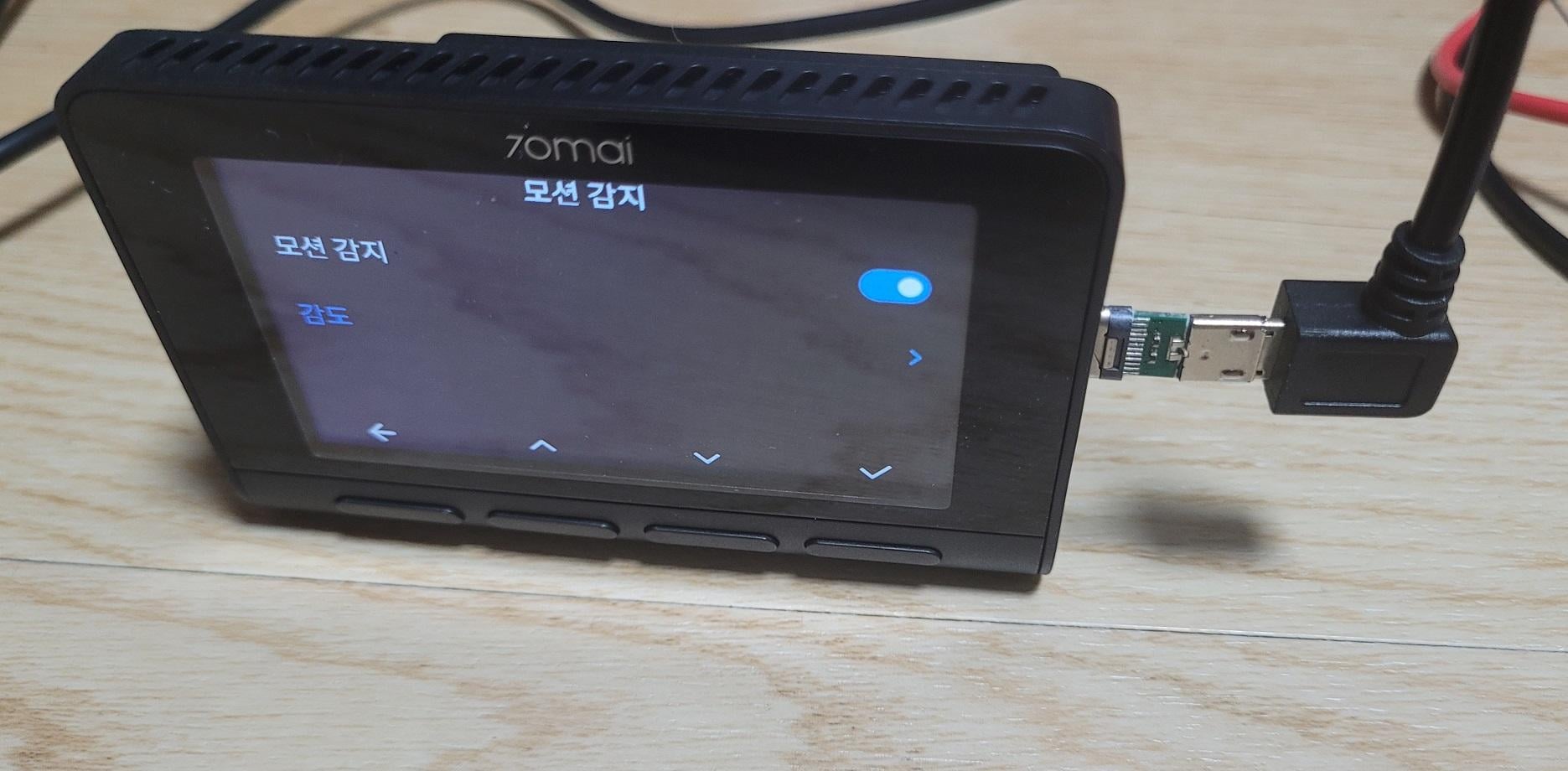

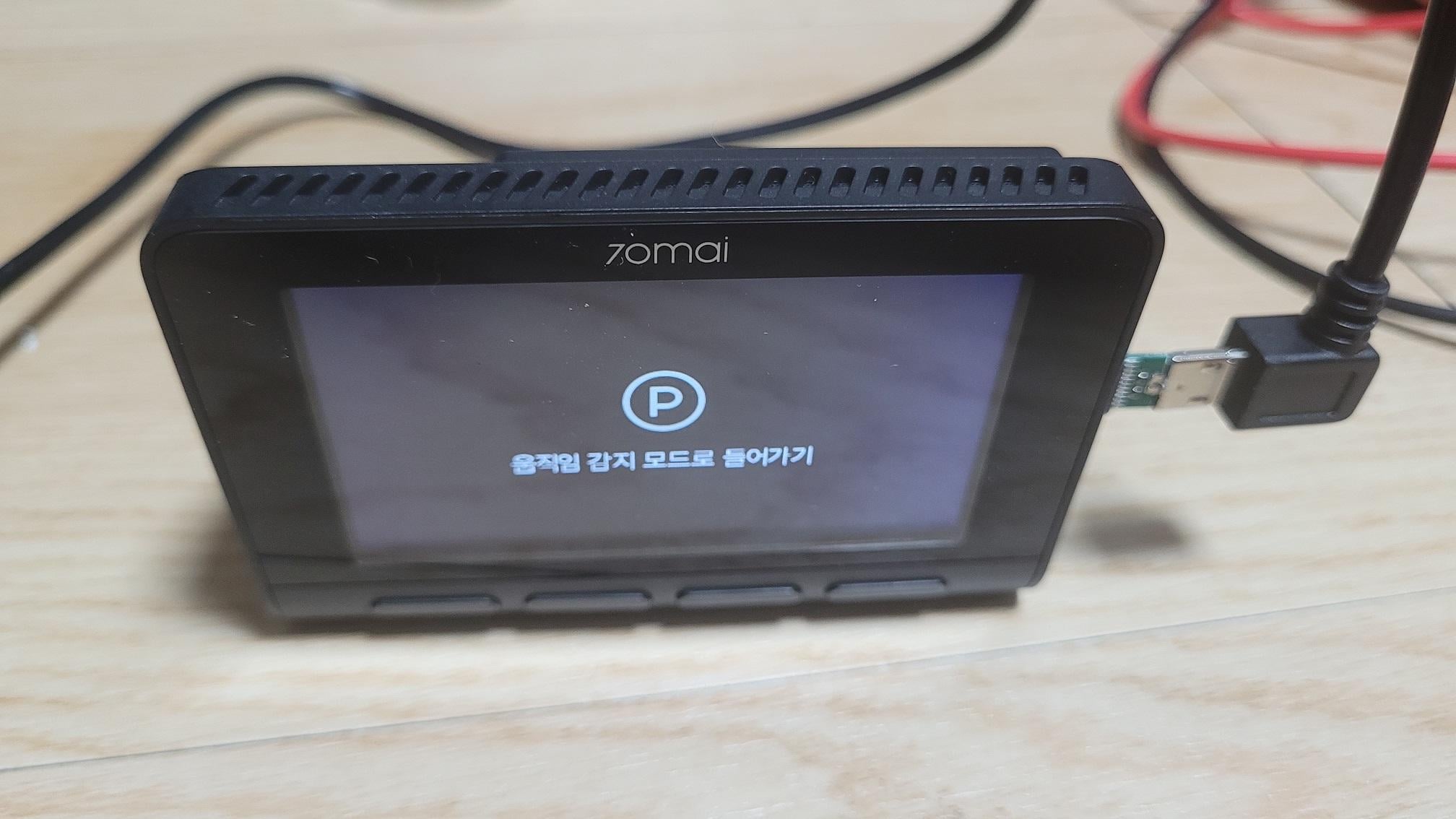

주차 모션감지 메뉴에 진입할 수 있고, ACC 연결을 떼면 주차모드로 진입합니다.
변환 젠더 껍데기를 다시 대충 씌워주고 테이프로 감아 마무리 하였습니다.
차량에 장착은 다음 주말에나 해야겠네요
