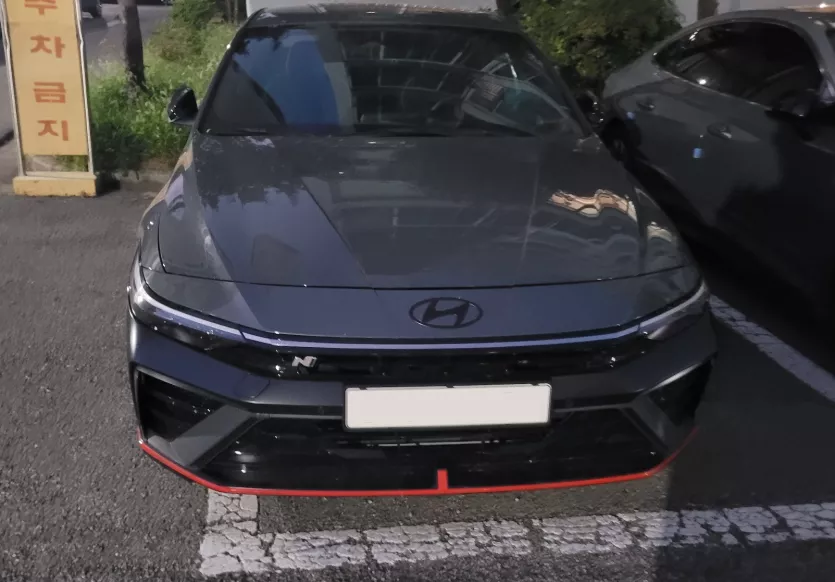

아반떼 N PE 수동을 타고 있습니다.
페이스리프트 되면서 수동에 후측방감지 레이더(스마트센스2)를 선택 못하게 만들어놔서
어쩔수 없이 그냥 출고를 했는데
출고 전부터 배선도를 보니 적당히 할 수 있을 것 같아
후측방감지 DIY를 하기로 했습니다.
레이더는 (99140,50 - AA500) 중고를 구해놨는데
교정은 안해도 된다는 얘기도 있고..
코딩을 해야 하면 그때 코딩 해줄만한 샵을 찾아야겠지만,
일단 기구부는 4단계로 진행 계획을 짜서 진행 예정입니다.
1. 플로어 배선 설치 (레이더용 전원+,-, 백미러 BCW 좌우측 LED + 선)
2. 좌우 미러로 들어가는 도어 배선 (백미러의 BCW LED 전원 +, - 선)
3. 좌우 거울 교체 및 사이드미러 내부 LED 배선
4. 후방 좌우 레이더와 배선 작업
그중 오늘은 1,2번을 진행 했습니다.
도어측 플로어 배선 따라서 배선 삽입하고
퓨즈박스에 있는 커넥터에 BCW 센서 전원+용 암놈 핀 삽입하여 연결.
-는 차체 접지로 처리
여기까진 쉬웠네요
도어쪽 내부 배선은 좀 힘들었습니다.
차체 - 도어 커넥터 양쪽에 암/수 터미널을 심어야 하는데 공간도 좁고
커넥터는 잘 안들어가고 ㅜㅜ 땀으로 목욕을 했네요
어찌어찌 다 연결하고 조립 하고
백미러 연결지점에 LED용 + - 단자 결선 하고 통전 테스트까지 마친 후 닫았습니다.
연휴 전에 좌우 거울과
레이더 고정용 순정 너트가 도착을 안해서
나머지 3,4번 작업은 다음에 시간 나면 진행 예정입니다.
댓글 10
019246님의 댓글의 댓글
@진짜메뚜기님에게 답글
댓글 보고 훼사원 찾아보니 깡통을 풀옵으로 개조하셨더군요 ㄷㄷ
유튜브 정주행 했는데 앞으로 많은 도움이 될 것 같습니다
유튜브 정주행 했는데 앞으로 많은 도움이 될 것 같습니다
휘소님의 댓글
알리에서도 레이더 파는거 보면 정밀하게 안해도 괜찮지 싶어요.
제대로 하려면 교정 했을때 더 좋겠지만요.
제대로 하려면 교정 했을때 더 좋겠지만요.
019246님의 댓글의 댓글
@휘소님에게 답글
교정보다는 설치각도정도만 잘 맞춰도 큰 문제는 없다는 거 같은데
코딩을 반드시 해야하는지 알아서 인식할지가 좀 걱정입니다.
코딩을 반드시 해야하는지 알아서 인식할지가 좀 걱정입니다.
