이전 글에 이어서..
아반떼 N PE 수동에 후측방감지 레이더를 작업하고 있습니다.
https://damoang.net/car/39549?sfl=mb_id,1&stx=google_a1a60983
1. 플로어 배선 설치 (레이더용 전원+,-, 백미러 BCW 좌우측 LED + 선)
2. 좌우 미러로 들어가는 도어 배선 (백미러의 BCW LED 전원 +, - 선)
3. 좌우 거울 교체 및 사이드미러 내부 LED 배선
4. 후방 좌우 레이더와 배선 작업
1,2번은 지난번에 완료했고
3,4번을 위해 추석전에 주문했던 사이드미러와 레이더 체결 너트를 받았습니다.

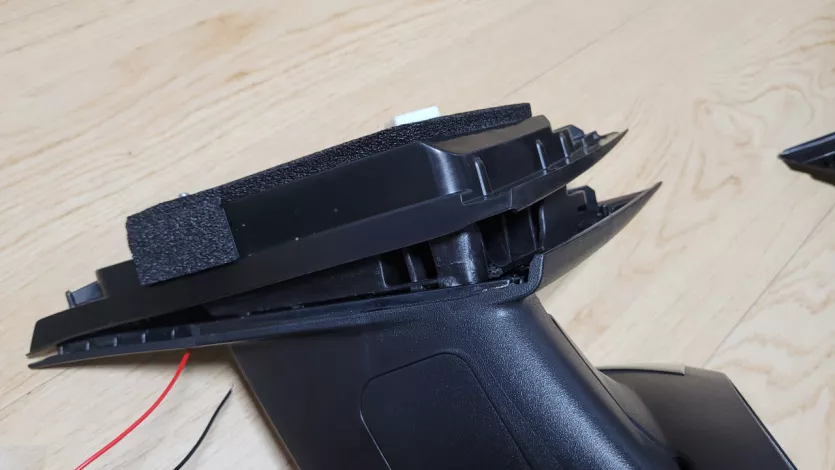

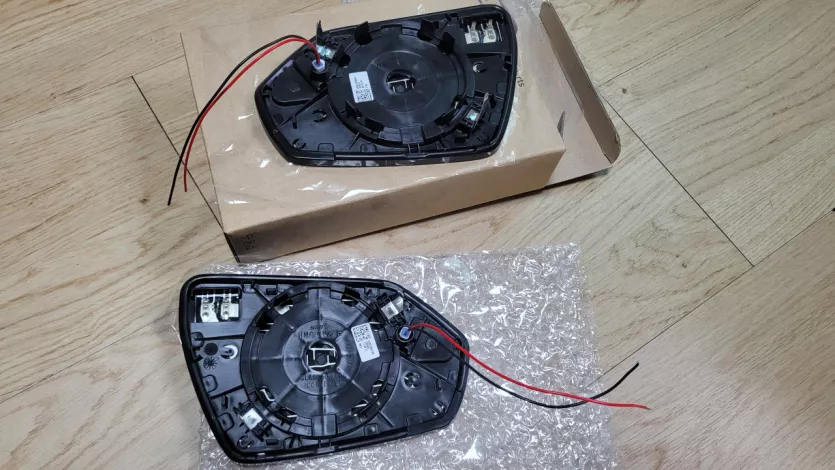

BCW사양 사이드미러라 안에 LED가 들어 있습니다

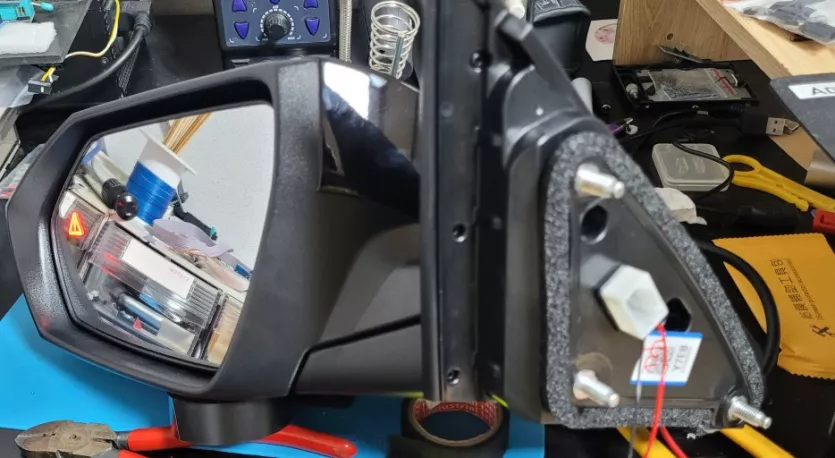

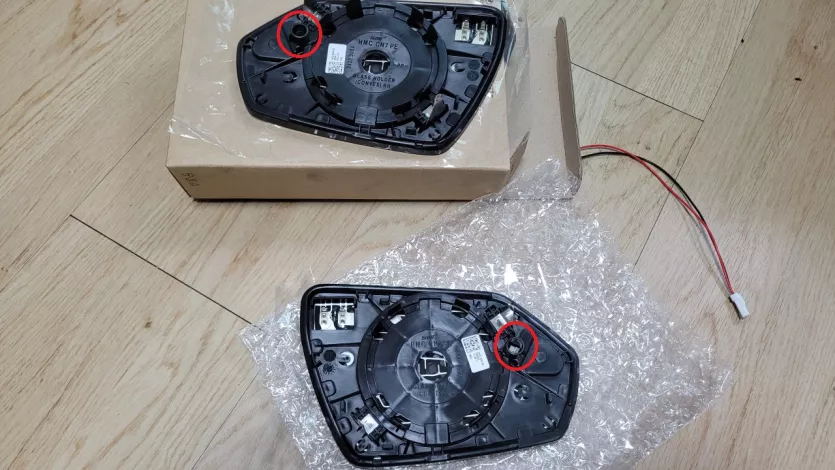

미러에 끼운 커넥터는 제 사양은 아니고
핀간격 맞는 다른 커넥터 끼우고 글루건으로 구멍 막고, 전기테이프로 감았습니다.
호환 커넥터를 팔긴 하는데 애초에 방수커넥터도 아닌데다,
비싸고 뒤에 끼는 방수씰이 미포함이라 쓰는 의미가 없더군요
준비가 되었으니 차에서 사이드미러 어셈블리를 떼 왔습니다.

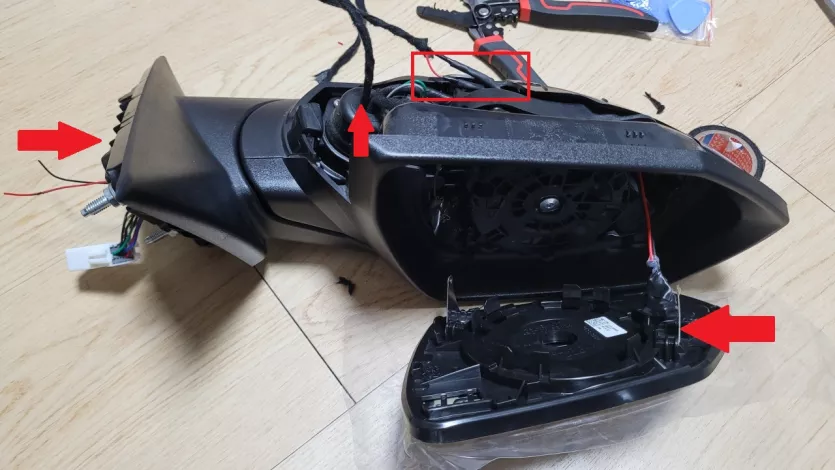

거울을 교체하려면 거울 뒷면을 잘 제껴서 빼던지
뒷 커버를 뜯고 안쪽에 거울 조립부를 밀어서 빼야 하는데,

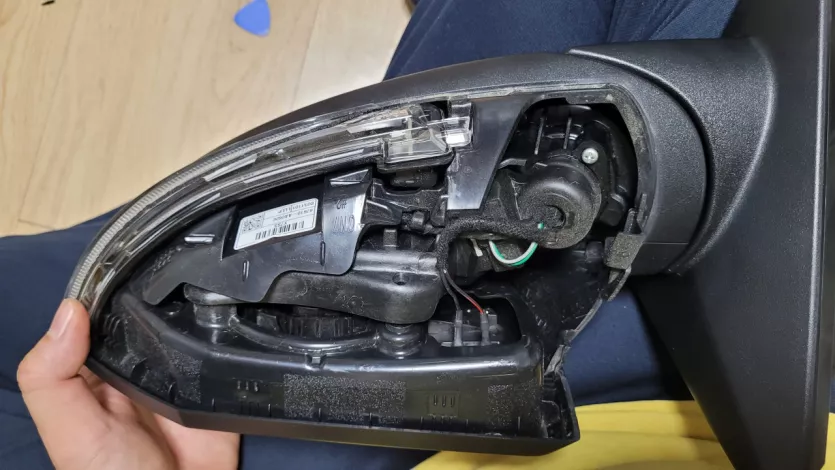

개인적으로는 커버 떼고 안에서 드라이버로 미는게 그나마 쉽더군요

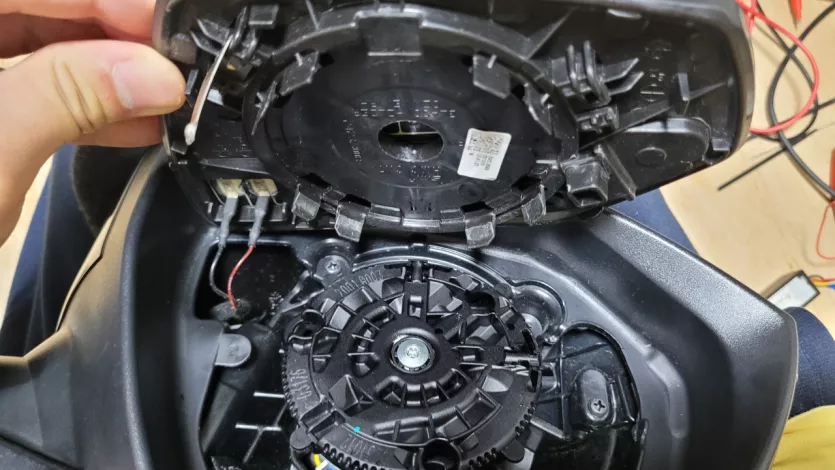

거울을 빼고, 열선을 분리
차체 조립부쪽 마감재를 당겨서 제거합니다.

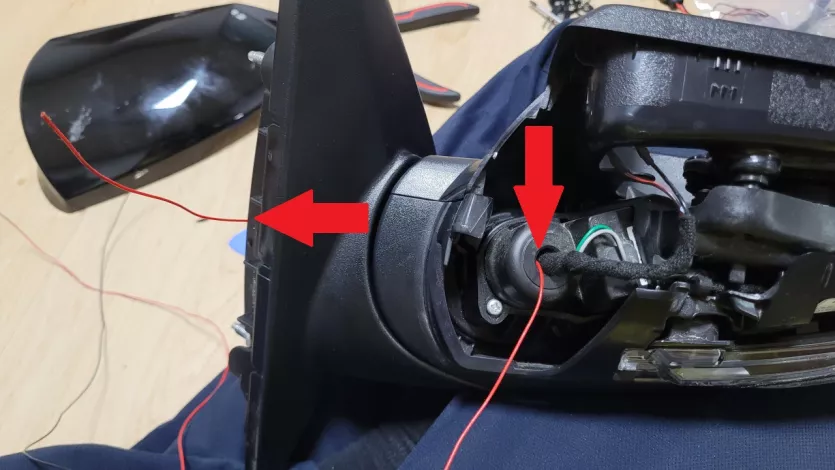

폴딩 모터쪽 구멍을 이용해서 요비선으로 쓸 전선을 밀어 넣으면
커넥터쪽으로 전선이 빠져 나옵니다.
원래는 거울 아래쪽 사각 커버를 떼고 방향을 잡아줄 필요가 있는데
그냥 밀려 나오면 굳이 뺄 필요가 없죠
준비한 배선을 요비선과 묶어서 본체 안으로 당기고
거울의 LED와 납땜 연결합니다.
다 되었으니 배선 정리하고 분해의 역순으로 재조립하고
전기를 넣어 불이 들어오는지 확인 하였습니다.
다시 차량으로 가져가서,

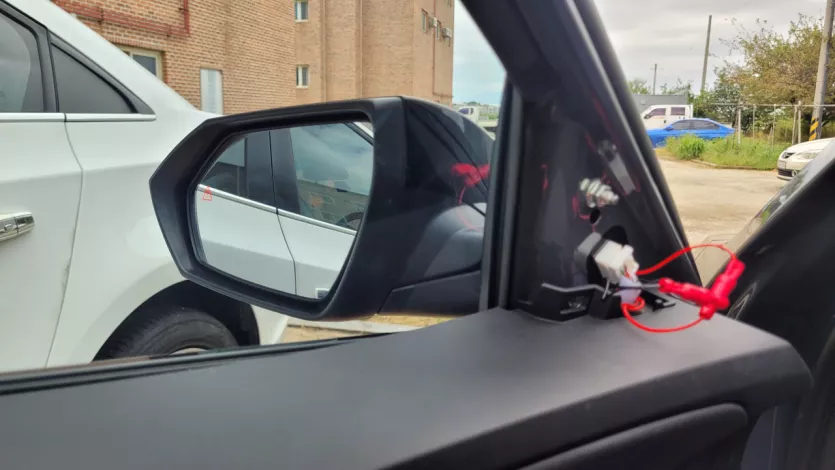

지난번에 트렁크까지 빼놓은 BCW 메인전원과 양쪽 LED + 단자를 물려주고

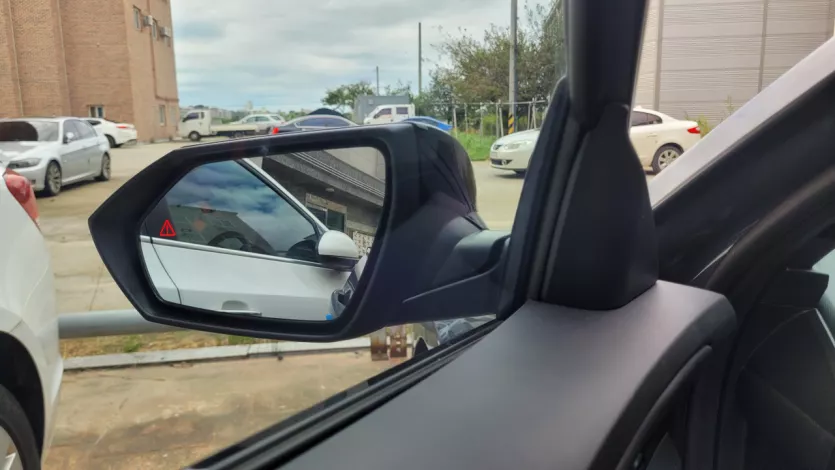

불이 들어오는지 확인.
이상없이 양쪽 다 들어옵니다.
차량으로 연결되는 사이드미러쪽 커넥터와 터미널은
품번과 메이커 조사까지 다 해놨으나 구할수가 없더군요..
어쩔 수 없이 커넥터 옆으로 배선 빼고 일반 암수 터미널 압착해서 연결하고
커버를 달아 마무리 했습니다.
특이한게 제 차는 아반떼N 페이스리프트 (CN7 PE)인데,
탈거한 사이드미러는 CN7이라고 되어 있습니다.
어차피 똑같으니 재고 우려먹기인건지..

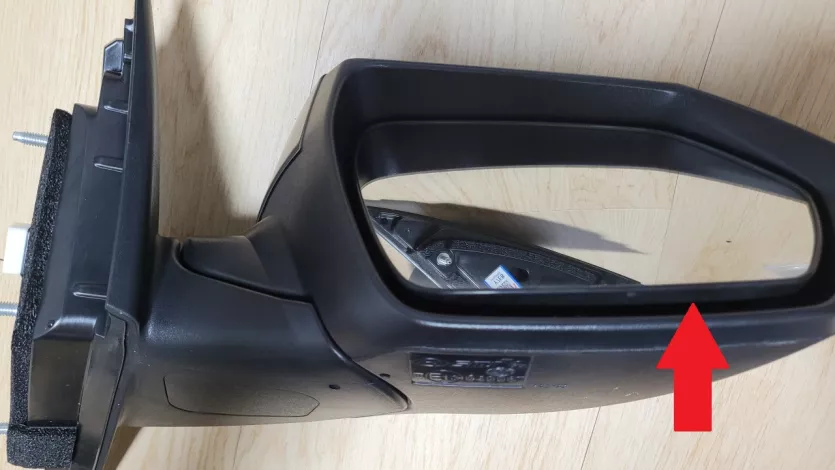

한가지 문제점은 거울 오른쪽에 금속 지지대가 원래 거울엔 없었는데
그냥 조립했더니 위치 조정할때 간섭이 나서
제거하느라 조립하고 한번 더 뜯어야 했습니다.
원래대로라면 뒷범퍼에 다는 레이더 센서도 조립을 했어야 하는데..
너트를 산다는게 1개만 사서 ㅜㅜ 조립을 할 수가 없네요
다시 5개 추가 주문해서 다음에 시간나면 이어서 할 생각입니다.
