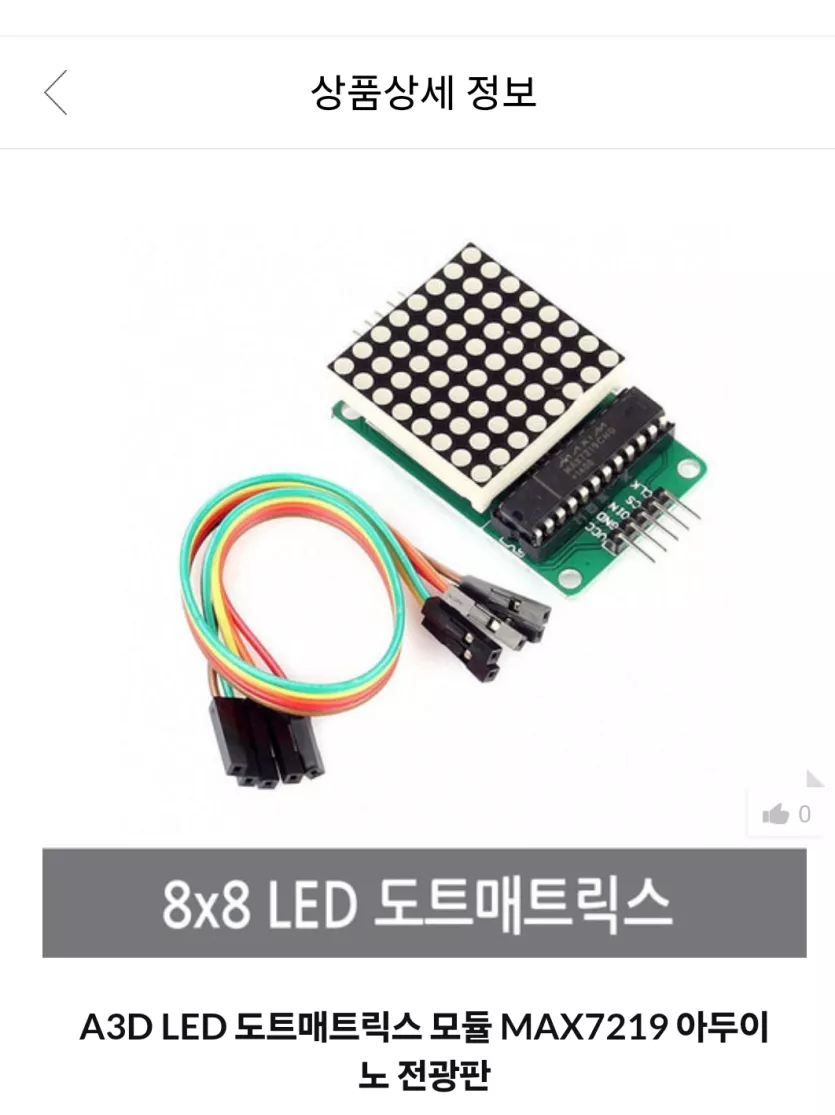

능력자 분은 이걸로 전광판 응원봉 가능
알림
|
페이지 정보
작성일
2024.12.09 14:39
본문
저는 능력자가 아니라 빠지겠습니다. ㅌㅌ
참고: Chatgpt는 이렇게 만들라네요.
준비물
- 아두이노 보드
- Arduino Uno, Nano, Micro 중 선택
- LED 매트릭스 디스플레이
- 8x8 또는 8x32 LED 매트릭스
- WS2812B 기반의 LED 스트립도 가능
- 전원 공급 장치
- USB 전원 또는 배터리 팩
- LED가 많을수록 더 높은 용량의 배터리가 필요
- 조도 센서(선택)
- 밝기 자동 조절용
- 블루투스 모듈 (HC-05, HC-06) 또는 Wi-Fi 모듈 (ESP8266, ESP32)
- 스마트폰과 연동해 글자 변경
- 스위치 및 버튼
- 모드 전환용
- 저항, 배선 및 브레드보드
- 케이스
- 응원봉 형태로 제작 가능 (3D 프린터로 출력하거나 기존 케이스 활용)
구성 및 연결
LED 매트릭스 연결
- 매트릭스 디스플레이를 아두이노에 연결합니다.
- 일반적으로 SPI나 I2C를 사용하거나, WS2812B의 경우 하나의 데이터 핀(DIN)으로 연결.
- 적절한 전압(5V)을 공급합니다.
전원 연결
- LED가 많을 경우 별도의 외부 전원이 필요합니다.
- 아두이노와 전원 공급 장치의 GND를 반드시 연결.
입력 장치 추가
- 버튼을 추가해 모드를 전환하거나 글자를 스크롤하도록 설정.
블루투스 모듈 연결(선택 사항)
- 아두이노에 블루투스 모듈을 연결하면 스마트폰으로 글자를 실시간으로 변경 가능.
코드 작성
아두이노 IDE 설치
- 아두이노 IDE를 설치하고 필요한 라이브러리를 다운로드합니다.
필요한 라이브러리
- Adafruit GFX Library: 매트릭스 디스플레이 제어용
- Adafruit LED Matrix Library: LED 매트릭스 제어용
- FastLED 또는 NeoPixel Library: WS2812B LED 제어용

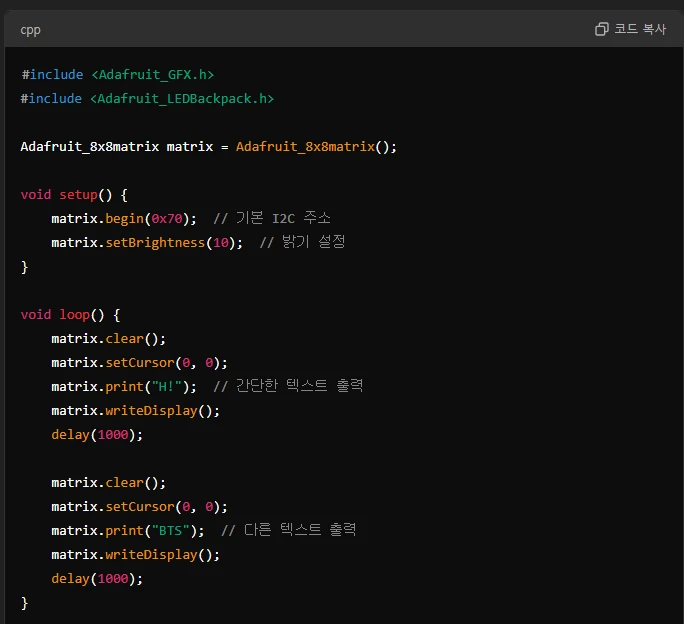

기본 코드 예제
- 애니메이션 추가
- LED를 순차적으로 점등하거나 스크롤 효과를 추가.
블루투스 입력 처리
SoftwareSerial라이브러리를 사용해 블루투스 입력을 받아 디스플레이에 반영.
외관 제작
응원봉 디자인
- LED 매트릭스를 투명 아크릴이나 플라스틱 케이스 안에 배치.
- 케이스를 손잡이 형태로 제작하여 휴대성을 높임.
3D 프린터 활용
- 원하는 크기와 모양으로 케이스를 제작 가능.
추가 아이디어
- 다양한 모드
- 텍스트 모드, 애니메이션 모드, 리액티브 모드(음악에 반응).
- 스마트폰 앱
- MIT App Inventor를 사용해 글자를 쉽게 입력하는 앱 제작.
- 멀티 컬러
- RGB LED 매트릭스로 색상 효과 추가.
이 프로젝트는 기초부터 고급 기능까지 확장할 수 있어 매우 유연합니다. 필요한 상세한 단계가 있으면 알려주세요!
댓글 7
/ 1 페이지
FV4030님의 댓글의 댓글
@대로대로님에게 답글
그건 그렇죠.
10 랜덤 럭키포인트 당첨을 축하드립니다.
레고레고님의 댓글의 댓글
@귀차니스트님에게 답글
흠... 매트릭스 배열로 차례로 돌려서 코딩 해줘~ 라고 챗GPT에게 하시면 만들어줄 겁니다. ㅎ
