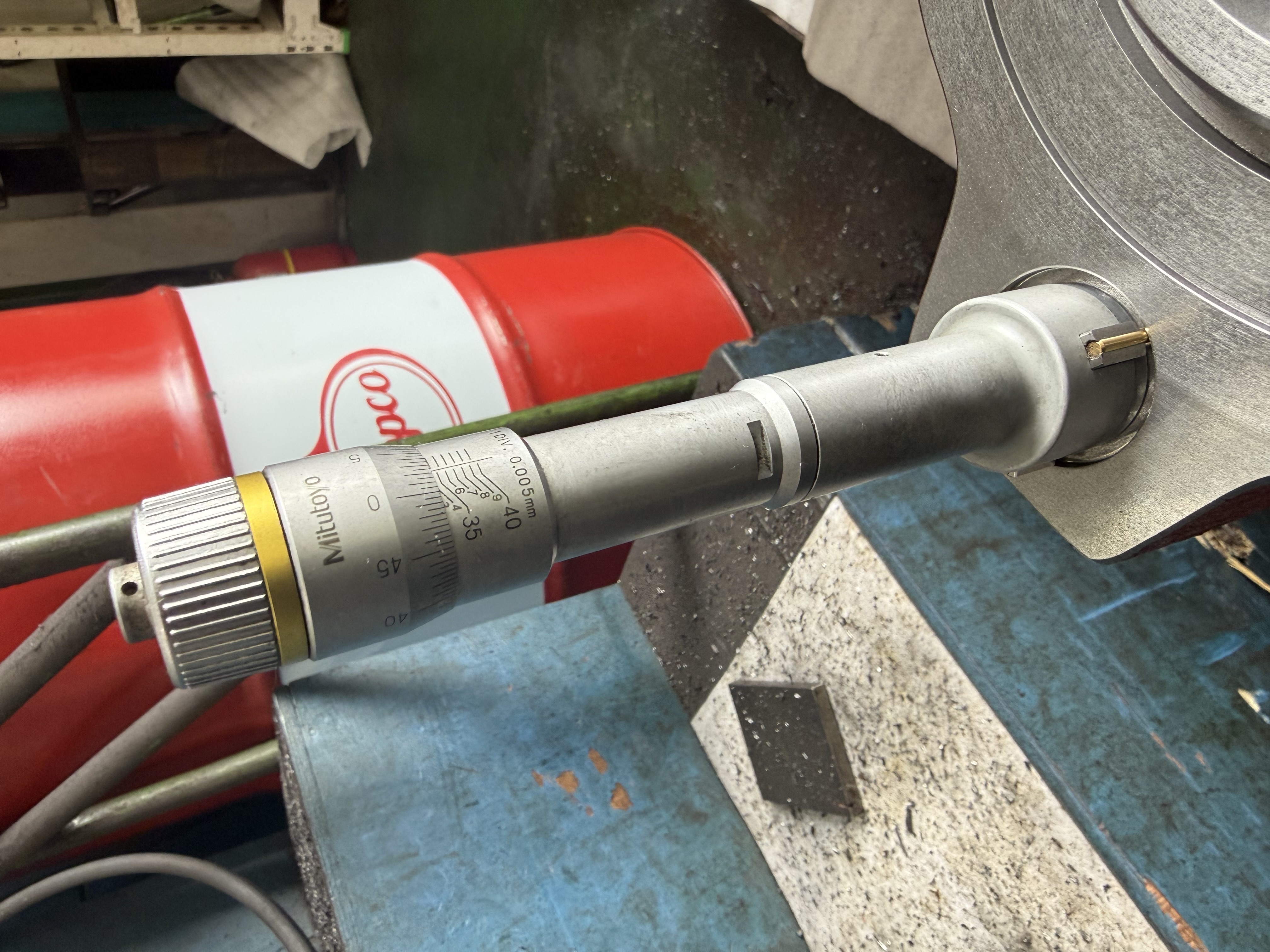

사진부터

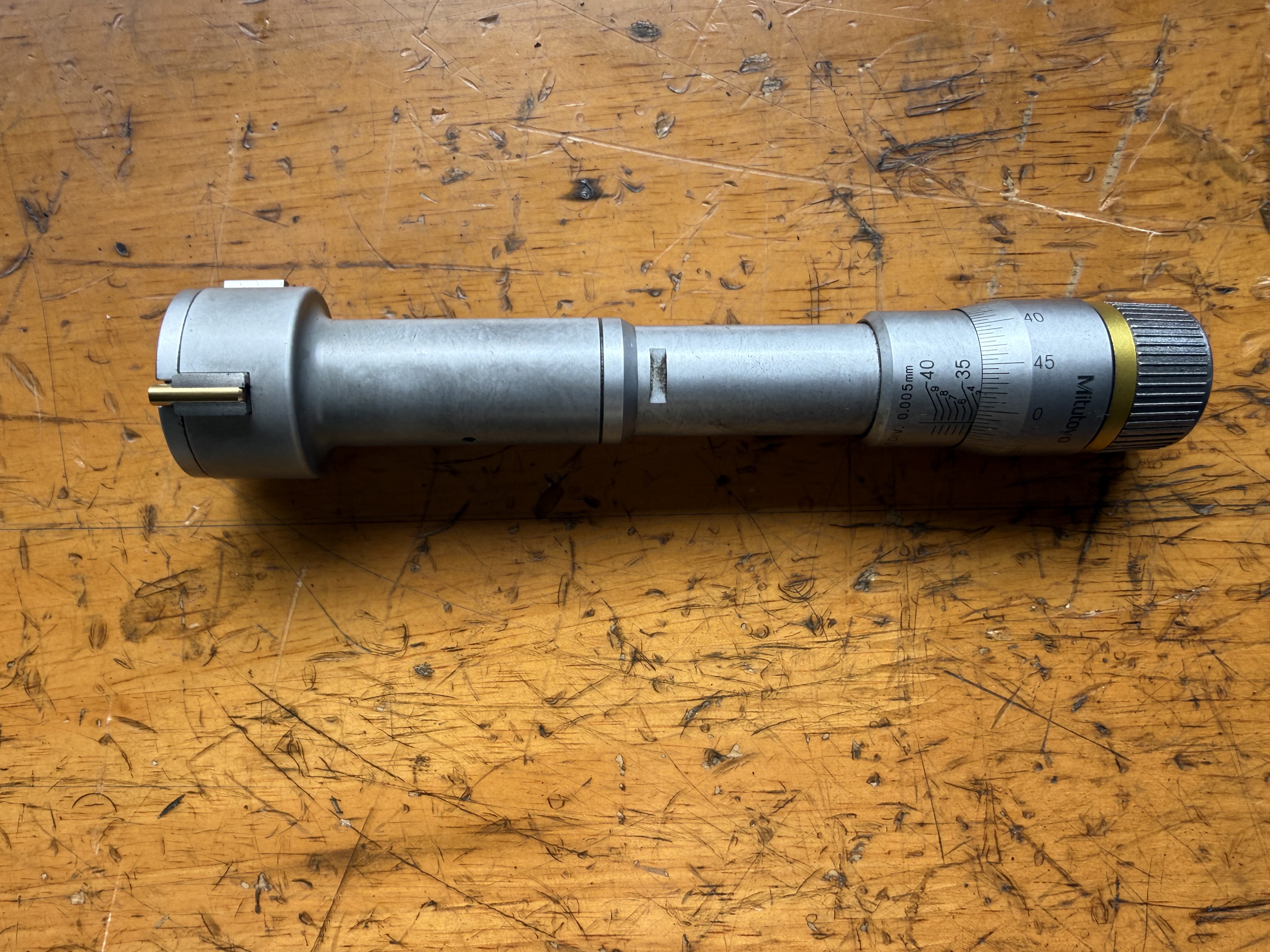

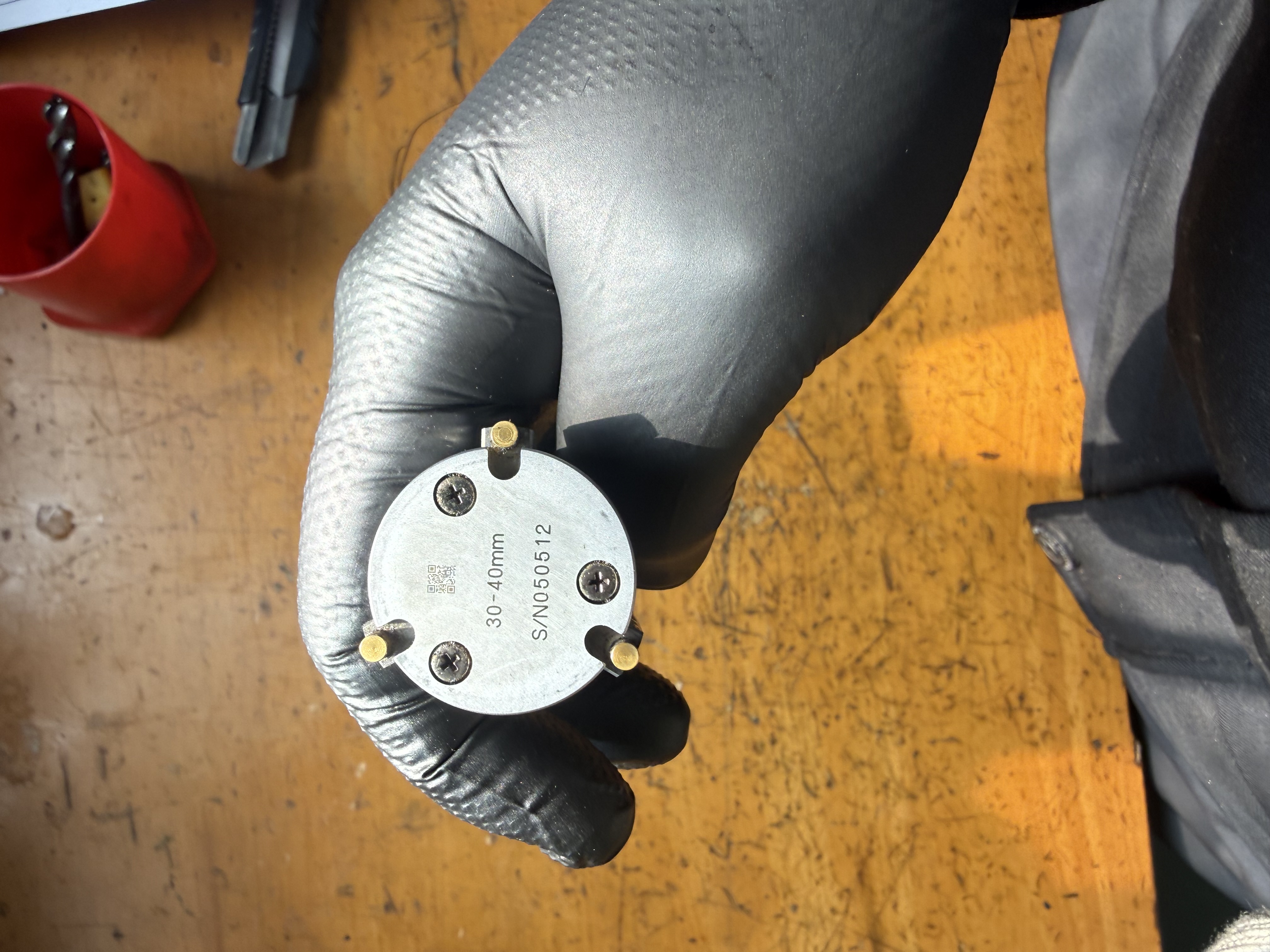

3점식 내경마이크로 미터라 부르는 측정기입니다.

용도는 깊이가 닞으느가공부위에 저걸 넣어서 정확히 측정하는건데요

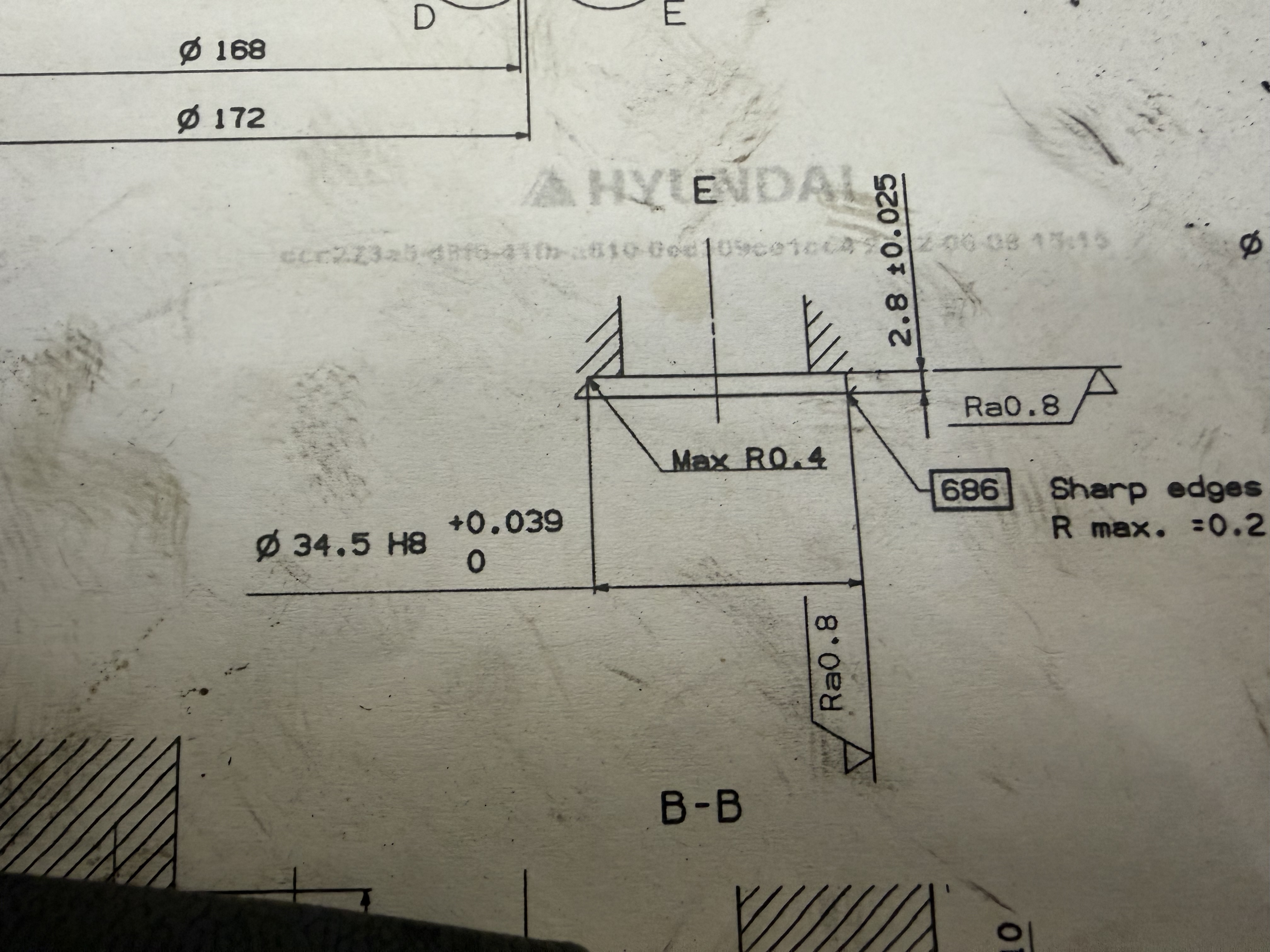

도면을 보시면

직경34.5에 0에서 +0.039라 되어있습니다. 저자리에 패킹이 들어가서 공차를 적용시켜놓운건데요

저 오차범위에서 벗어나면 쉽게말해 불량이 되고 폐기처분이 됩니다 ㅋ 크랙이 아닌이상 어딘가애 기름이 샌다?

이건 거진 오링부의 공차불량이 대다수이겠지요

여튼

가공했으니 한번 볼게요

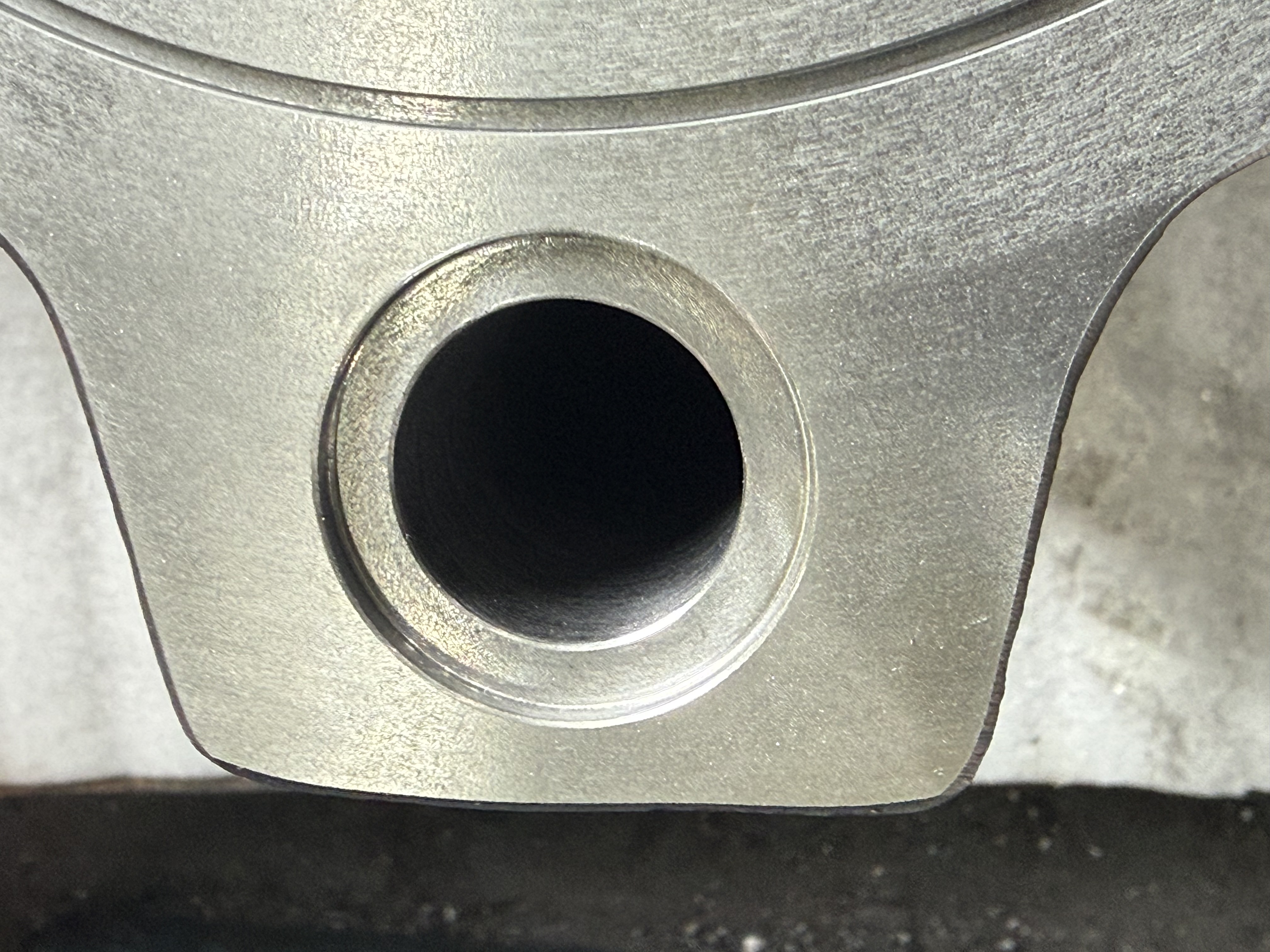

저 부위입니다. 저부위에 저 녀석을 넣고 재어봅시다

뒤 레버를 돌려가며 볼들이 측면에 닿게되면 딸깍딸깍

소리가납니다

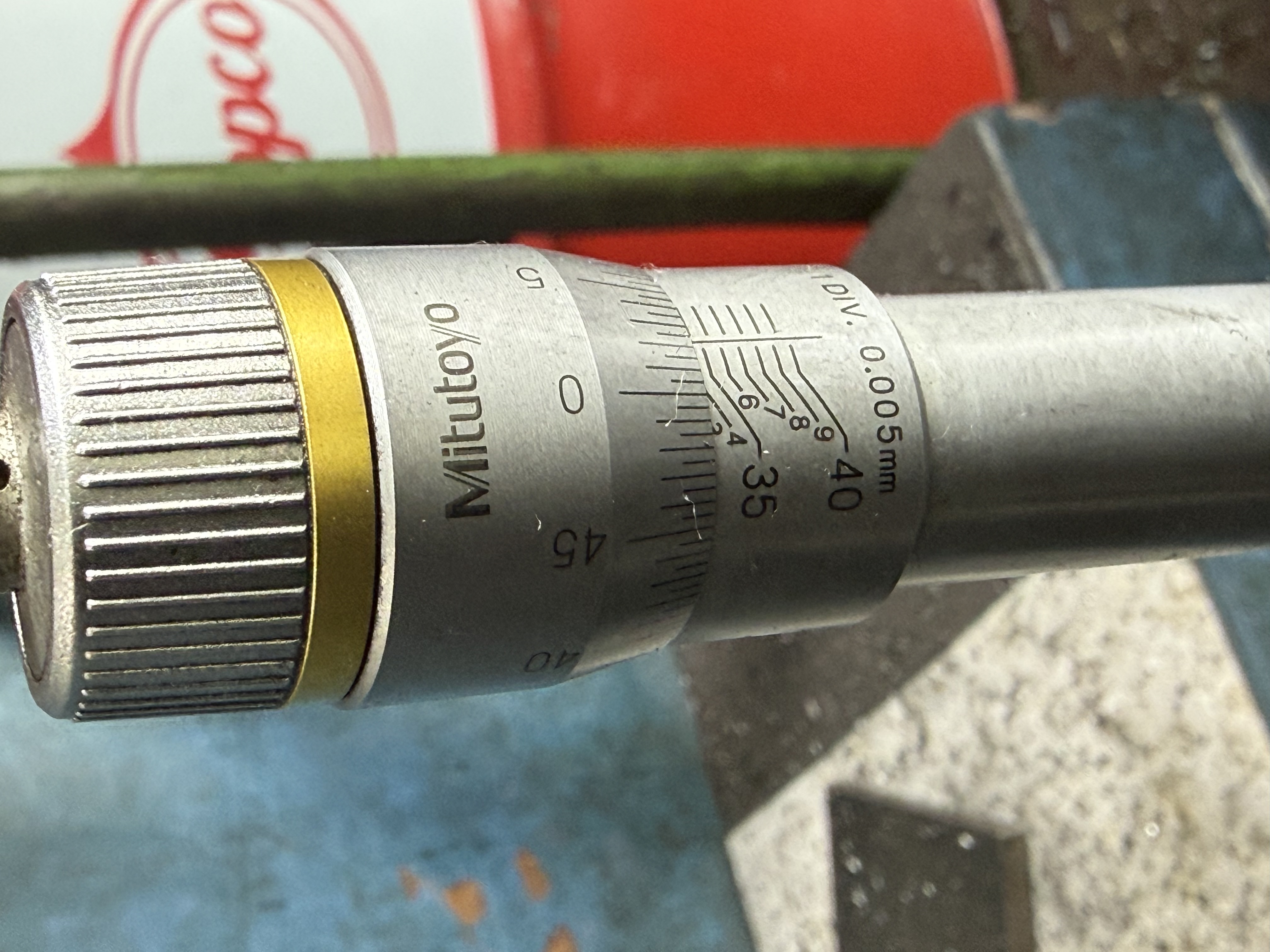

치수를 보니 큰숫자 35밑에 4가 보이죠 일단 저 라인이 일단 0과 밎물리면 34는 맞습니다

근데 세로선 오른쪽편애도 가로눈금자가 보입니다

그 라인이 지금 오른쪽선 가로라인과 맞물리고 있습니다

네 저 오른쪽 가로라인은

0.5단위 수치입니다. 그리고 레버쪽 단위는 한킨딩 0.005인데 0에서 4칸 더 갔으니 총34.52가 되갰습니다

그러므로 통과입니다

사실 이쪽 계통에 저 메이커 측정기를 한 80퍼센트정도 쓸거애요 아마도.

저 매이커가 일본기업인데 정확하기도 하구요. 어떤 모업채는 저 매이커를 지정해서 측정해달라고도 합니다

그래서 일년에 한번씩 검교정 받아서 스티커도 붙입니다

쌀쌀한 오후에 이런것도 있다~ 밀씀드리고 싶어 뻘글 한번 써봤네요.
