앞전글은 3점식 내경마이크로매터였는데 오늘 소개할 놈(?)은

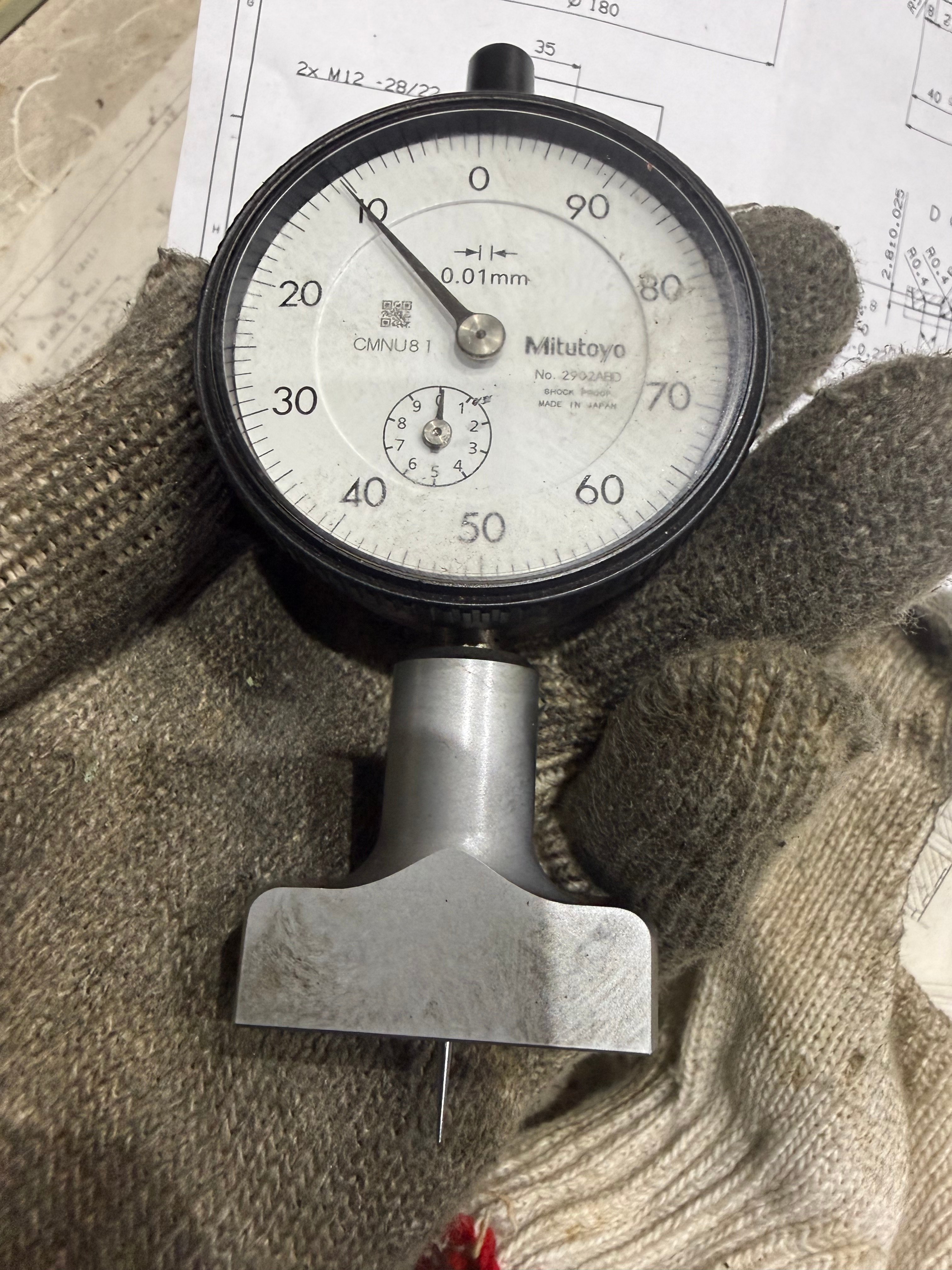

깊이 게이지 입니다

계측범위는 0-10미리까지 가능합니다.

이걸 어디다 쓰느냐

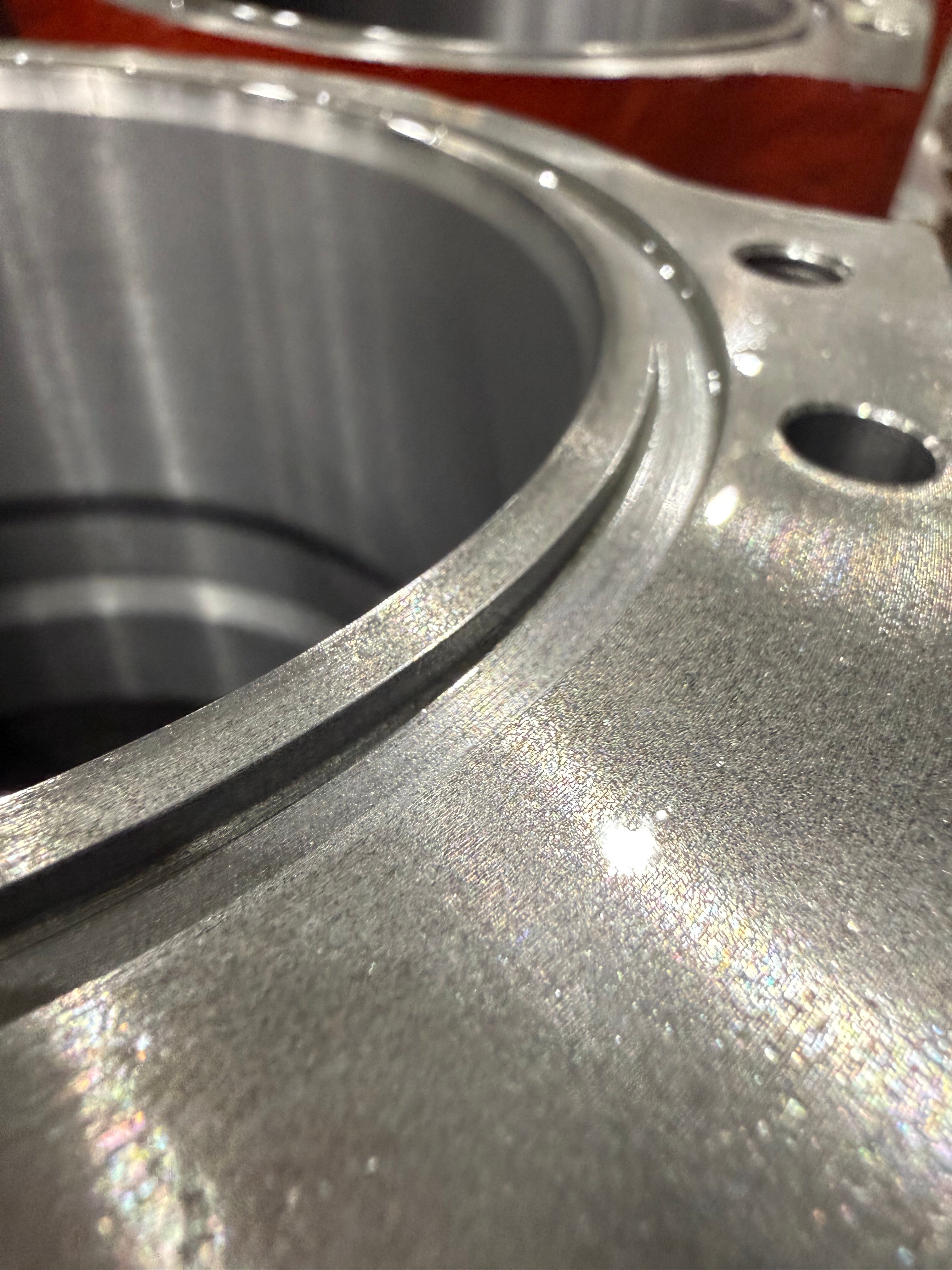

중간에 폭 파진곳이 있지요 저 단차의 깊이를 잴겁니다

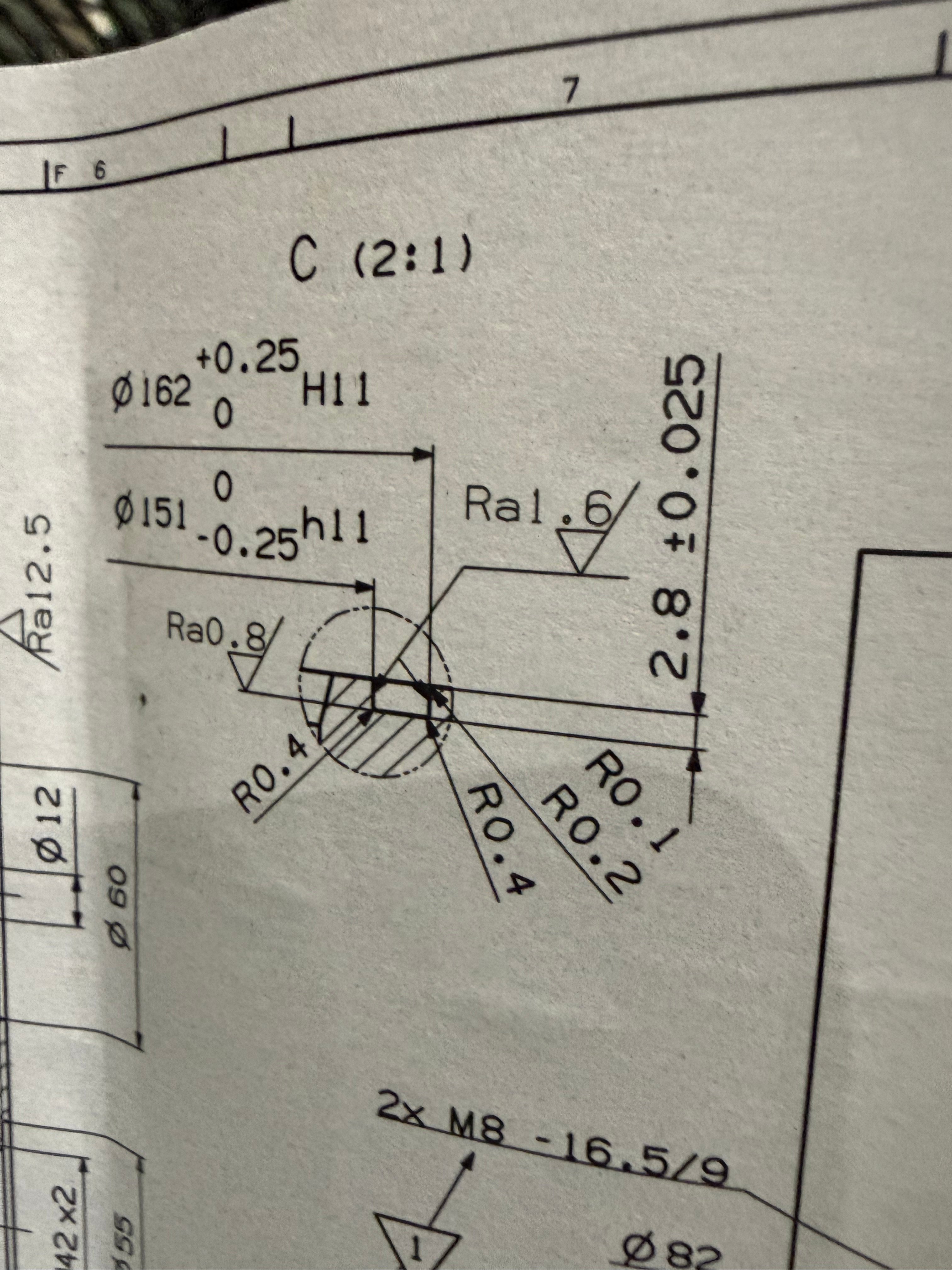

도면을 봅시다

깊이의 공차가 2.8미리부터 플러스 마이너스 0.025이네요

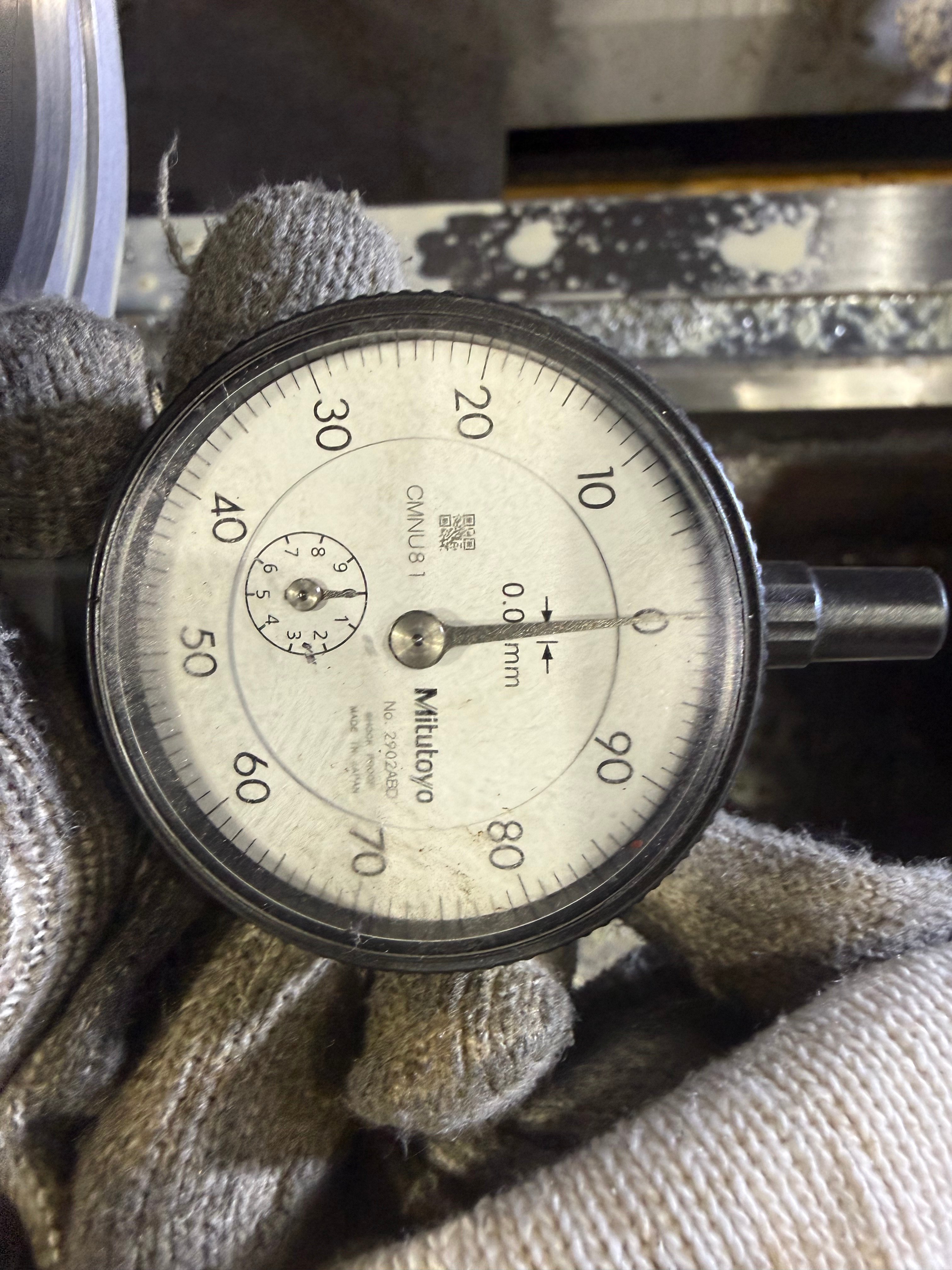

우선 저 바늘은 평평한곳에 맞대에 0점 세팅을 합니다

큰바늘과 작은바늘이 각기 0을 가르키고 있습니다

그리고 홈으로 움직이면

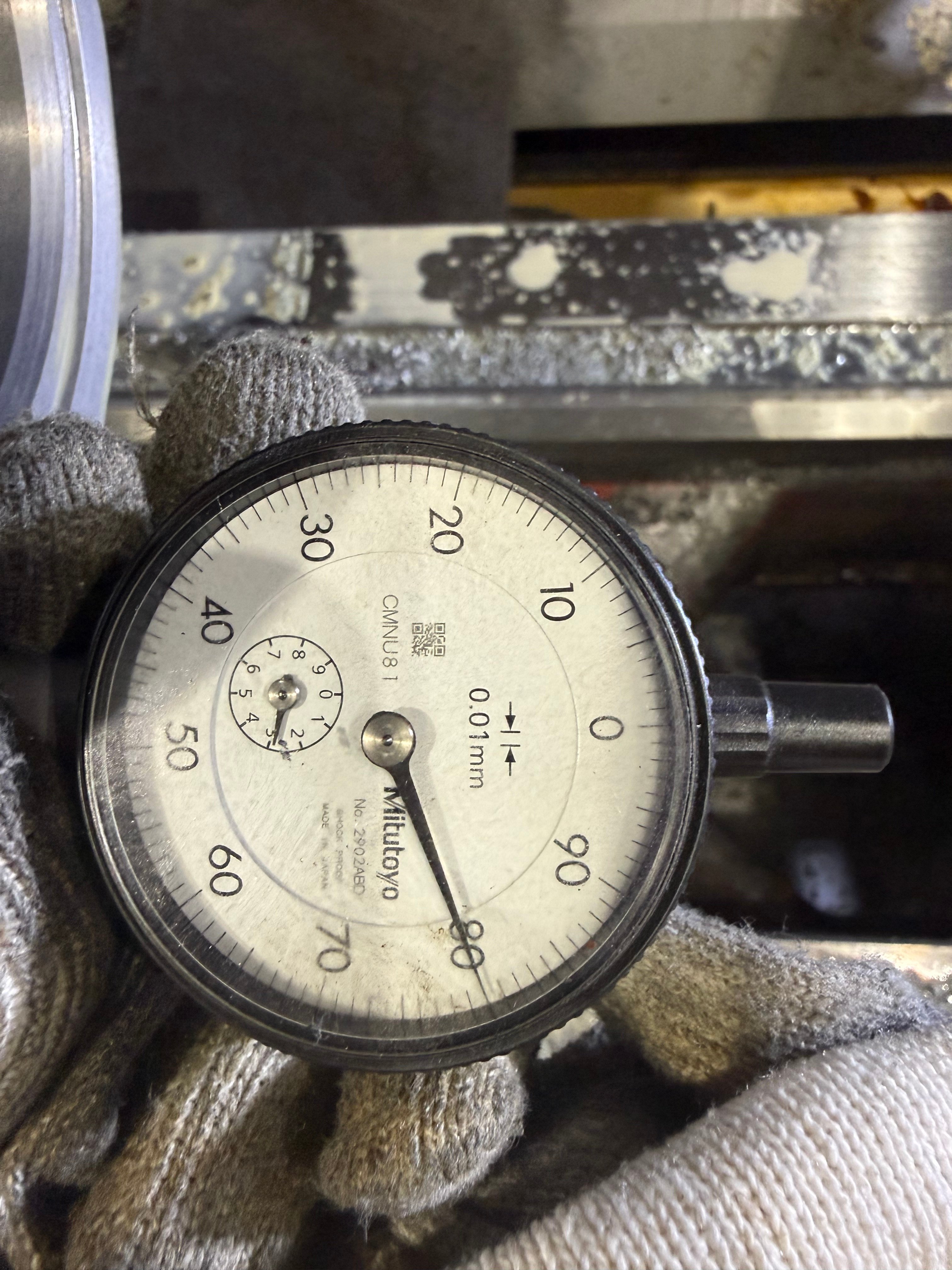

작은바늘니 2와3사이 큰바늘은 80을 가르키고 있습니다

작은바늘의 단위는 1미리이이며 작은바늘은 한눈금당 0.01입니다.

작은바늘이 3에 도달을 못했기에 아직 2이며 큰바늘이 80이므로 저 홈의 깊이는 2.8정확하게 나왔네요

그러므로 합격입니다!!

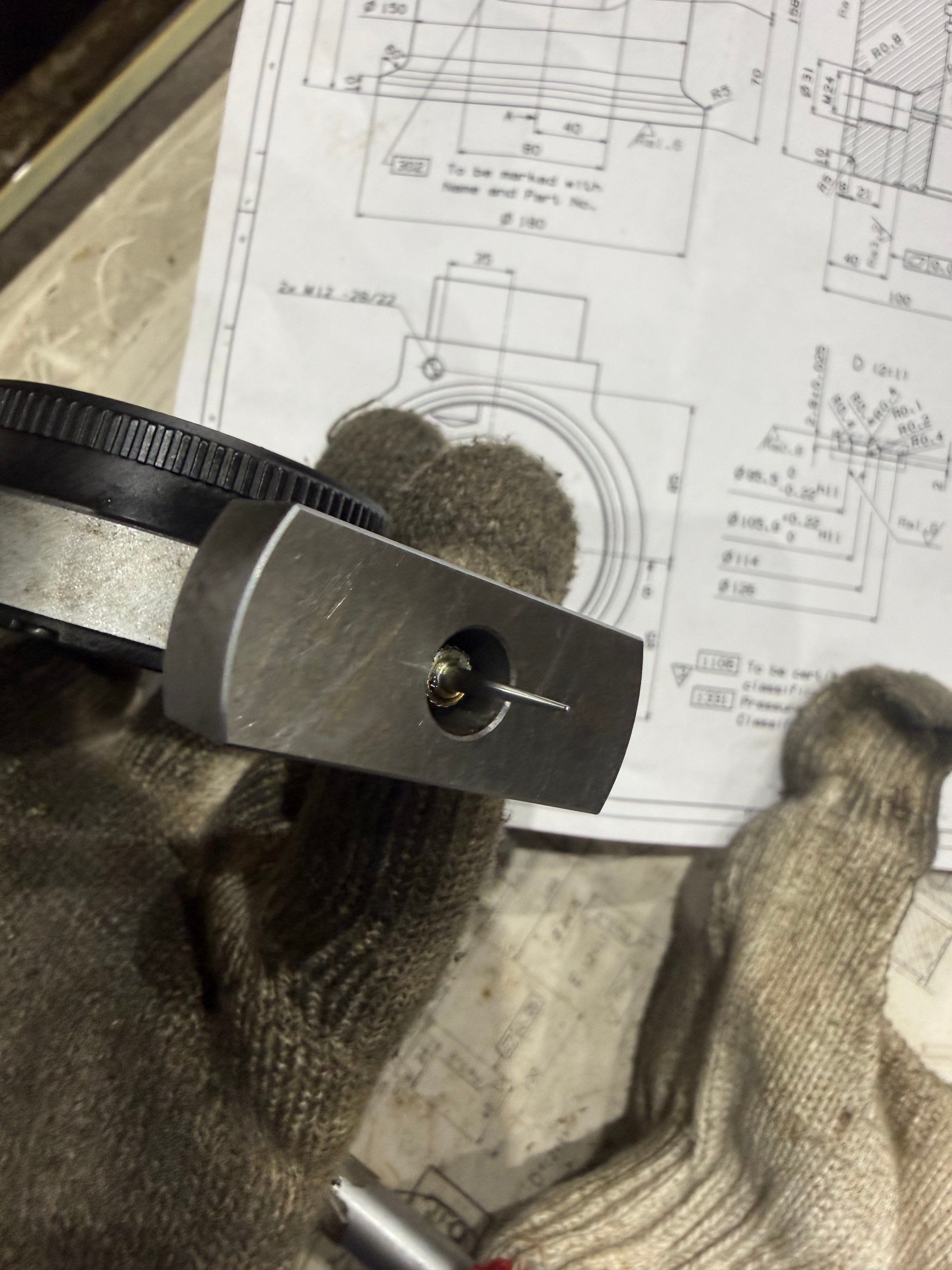

저 계측기 역시 일본의 미스도요 회사거인데 아주 잘 맞습니다. 앞에 저 바늘이 비싸므로 부서지거나 하면 곤란하니깐 소중히 캐이스 넣었습니다

오늘의 계측기 알아보는 시간 여기까지였습니다
