다모앙 닉네임은 써니사이드쵱이지만 모든글에 철공쟁이를

붙였쓰고 있었네요 ㅋ (써니사이드쵱=철공쟁이)

제가 주로 하는 주 작업은 mct이지만 종종 cnc선반도 하는데

오늘은 cnc선반 작업기를 써보려고 합니다.

동영상으로 보여드리고 싶은데 영상이 10메가 이상까지는 안되다보니 아이폰의 gif만들기 기능으로 즉 짤로 올려봅니다

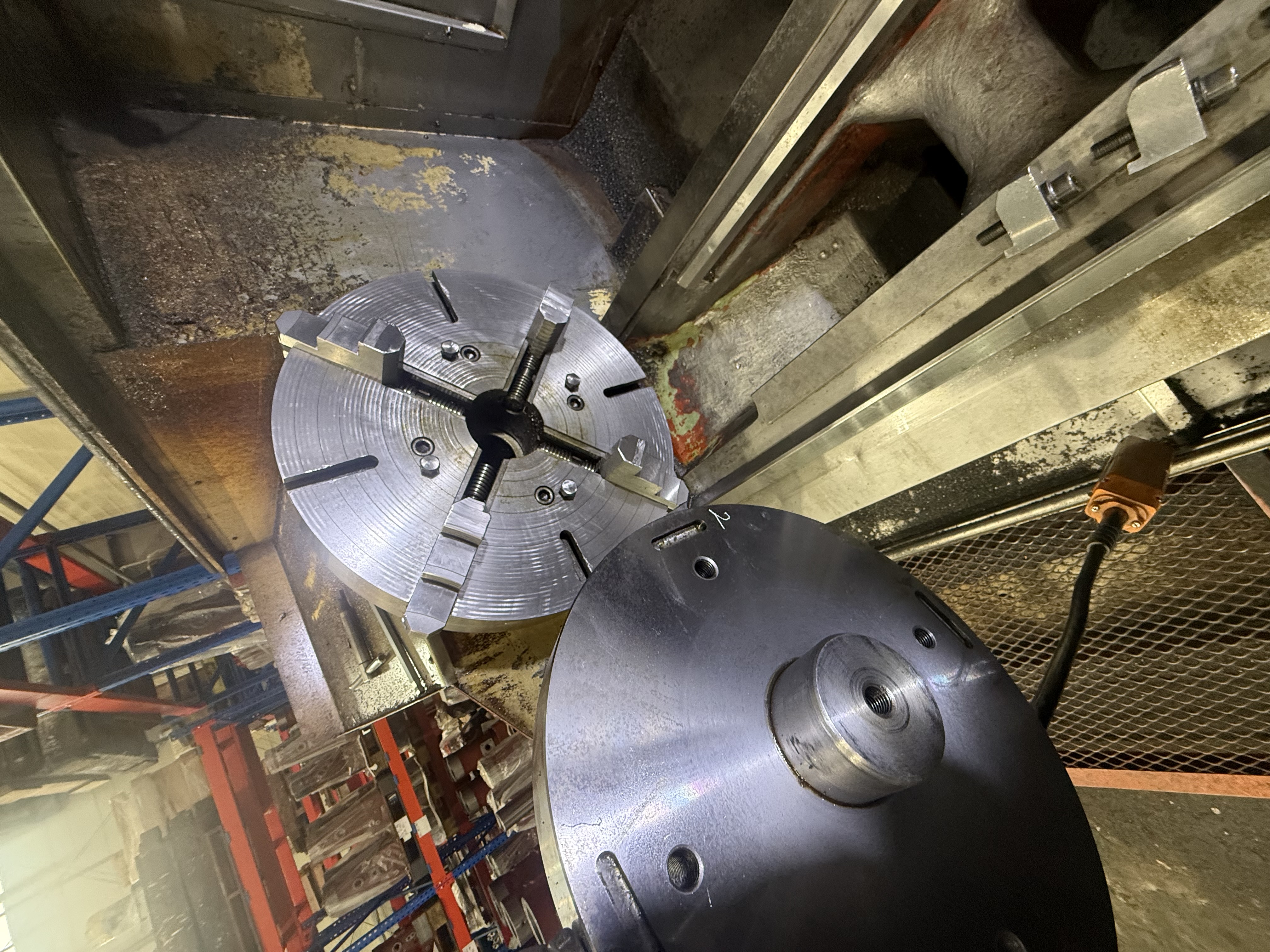

오른쪽편에 있는 선반의 중심에 왼쪽의 치구를 딜아줄겁니다

윗사빈에서 선반의 중심에 있는걸 즉 우린 척이라 부릅니다

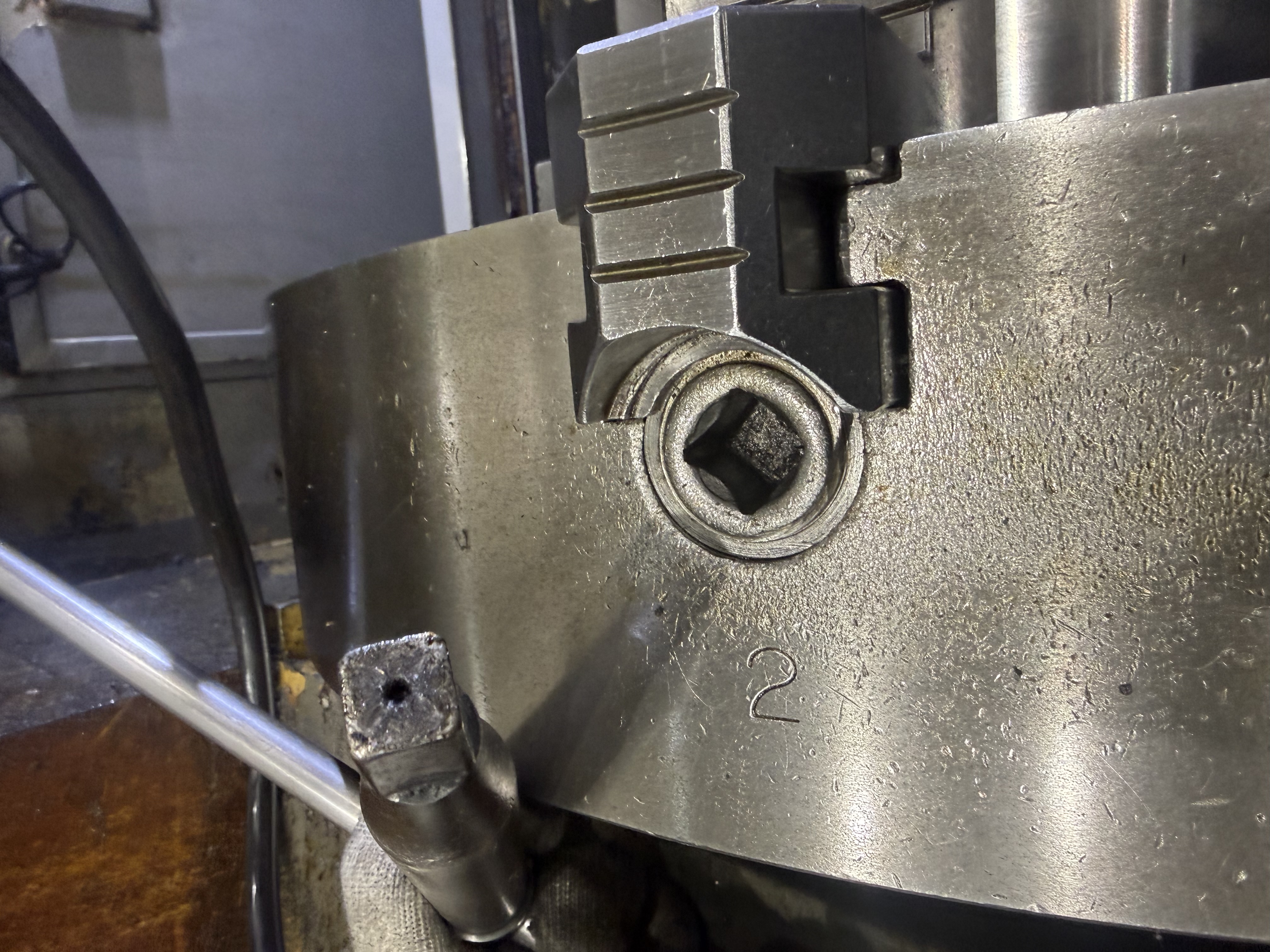

측면에서 본 사진인데 사각으로 구멍이 뚫린게 열십자빙향으로 4개가 있고 그리고 윗사진의 치구를 우선 달아 위 사진 왼쫏에 있는 우리가 부르는 척 핸들로 살짝 시계방향으로 돌려 잠궈줍니다

그레고 이제 제일 중요한 흔히 현장에서 말히는 씽을 봐줍니다(다른말로 레벨을 본다 라고 생각하심될거에요)

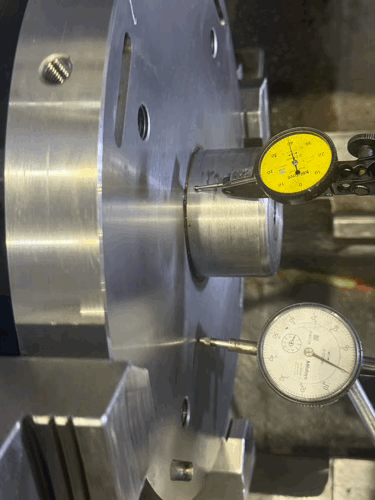

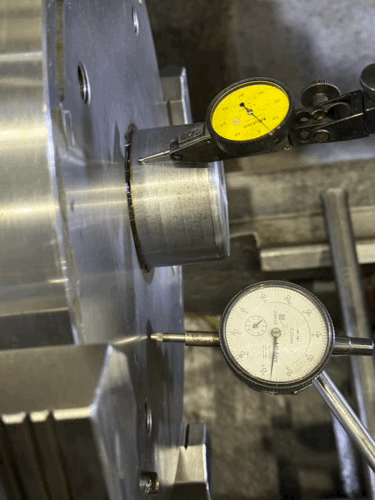

중간에 튀어나온 원과 원의 바닥을 동시에 봐야하눈건데 첨에 달면 이랗습니다. 바늘이 요동치죠. 한눈금에 0.01mm짜리 게이지들입니다 . 노란건 범위가 1mm정도까지 밖에 안되고 하얀색은 10mm까지 측정이 가능합니다

저 바늘의 움직임이 없울때까지 사분점에 있는 사각구멍을 통해 척핸들로 찌지고 볶고 합니다.

인고의 시간이 지나면

이제 바늘의 움직임이 거의 없죠? 이게 선반의 기본입니다

중심애서 흔들림없이 돌아가야하눈거죠

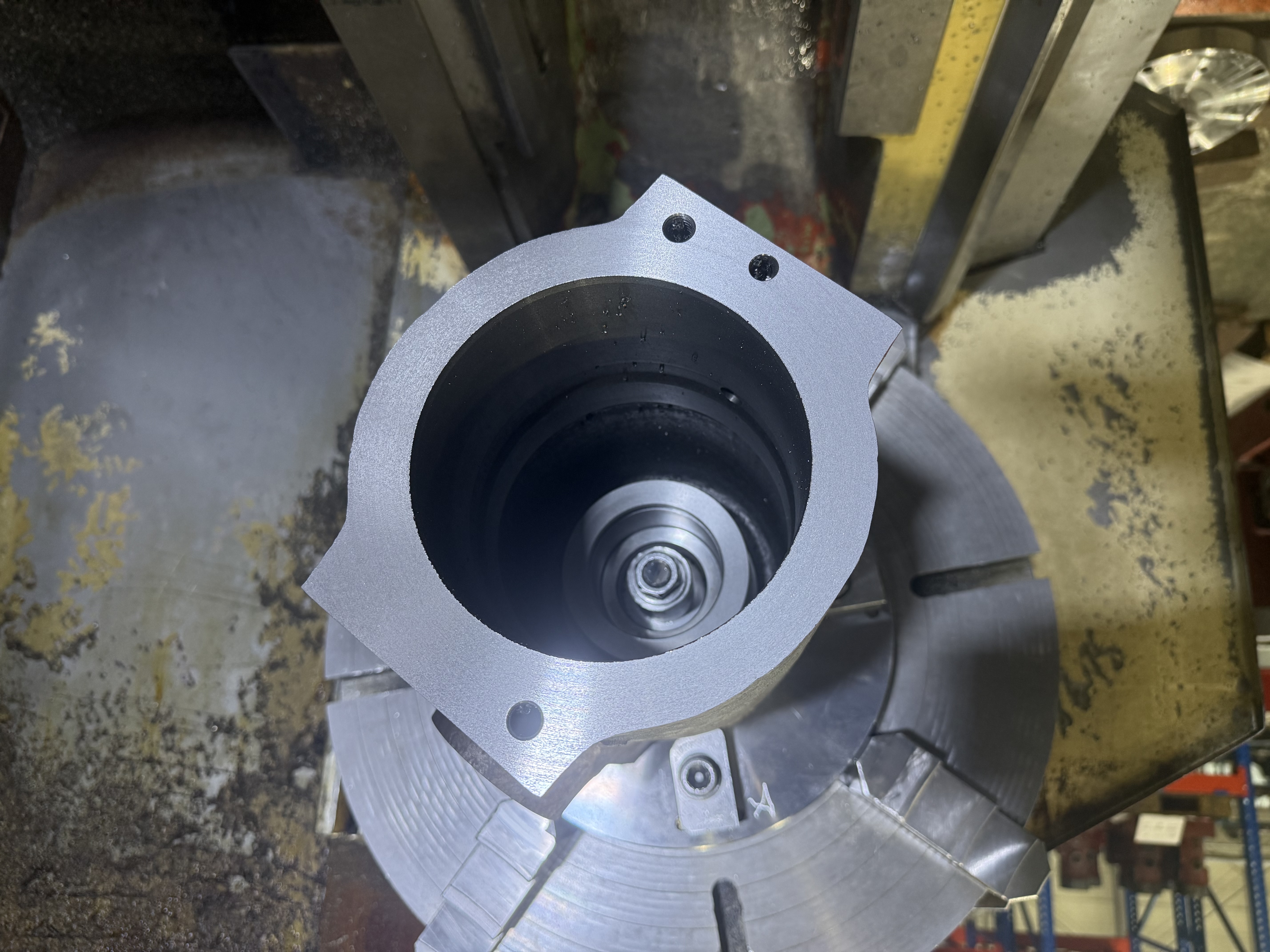

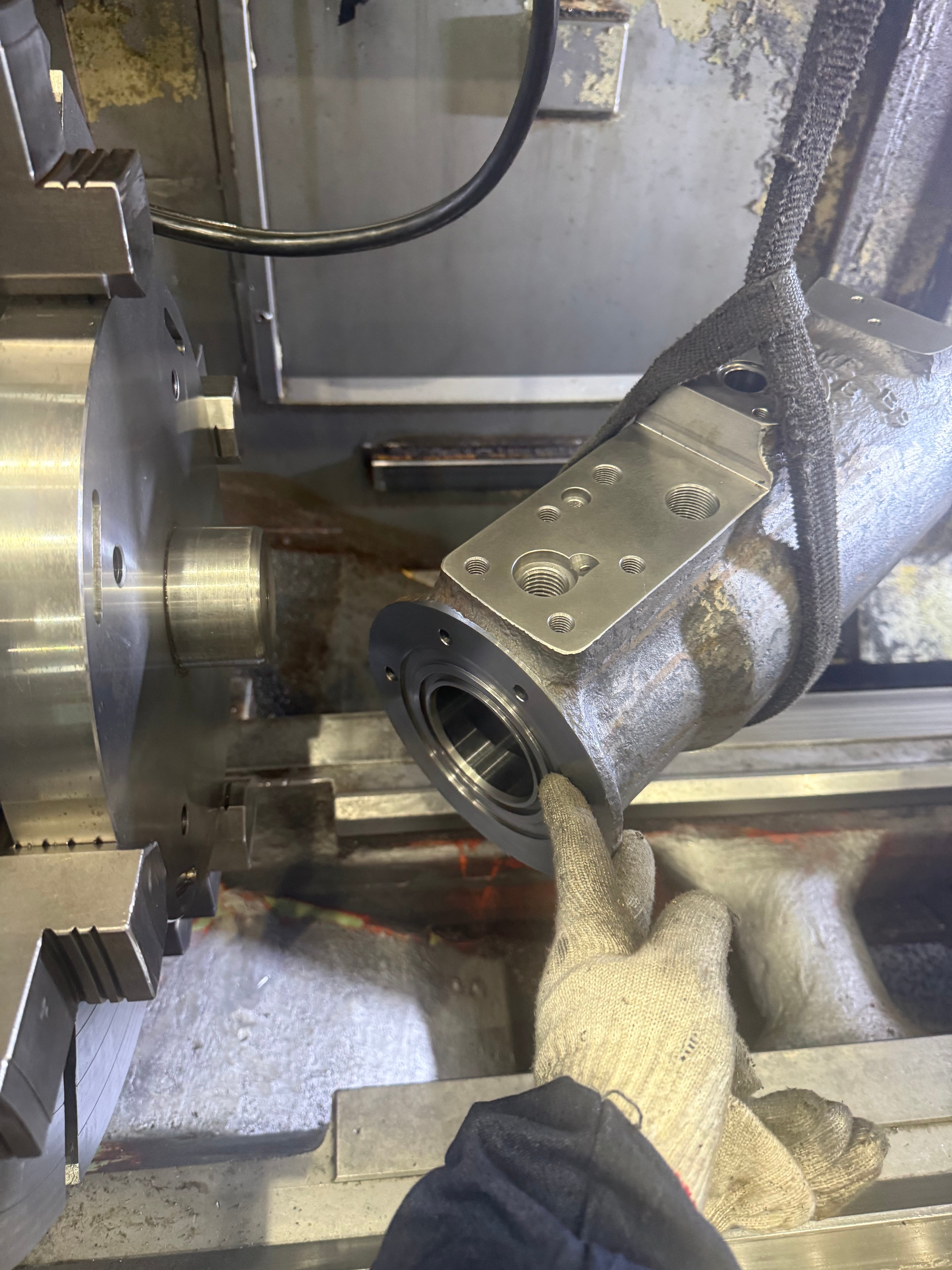

이제 가공할 소재를 달아봅니다

그리고 저 소재가 움직이지 않게 클램핑을 해줍니다

이러면 작업준비는 끝이 났구요

다음 공구로 넘어가서

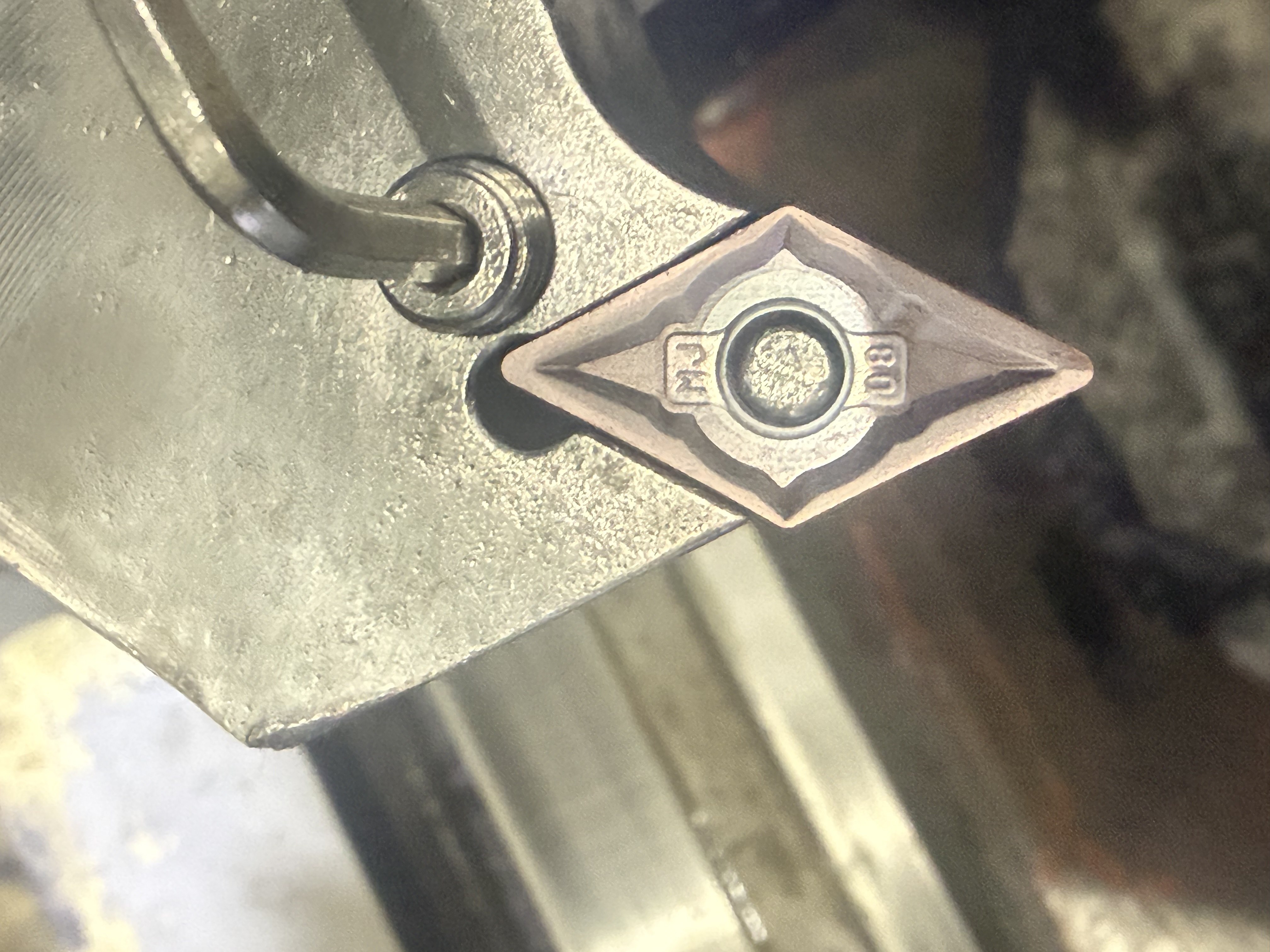

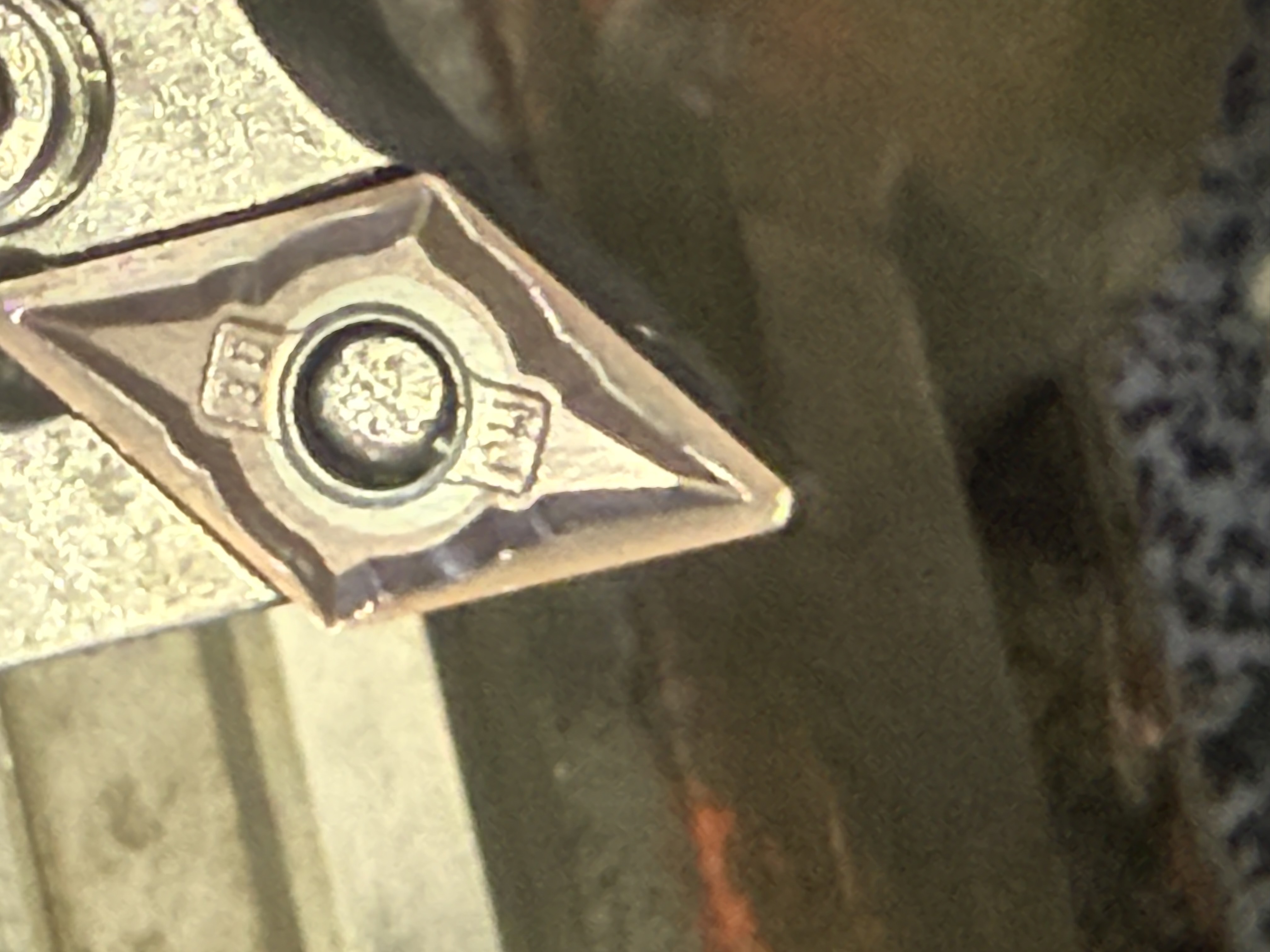

위에 사진이 기존사용하던 인서트보면 꼭지점에 하얀색으로 변한게 보이시나여? 두번째 사진이랑 같이 보시면 보이실거에여

두번째 사진이 새 인서트니깐요 ㅋ

!!!!!!! 커피타임이네요 한잔 마시고 담배도 하나 태우고 옵니다!!!

이제 모든 준비가 끝났으니

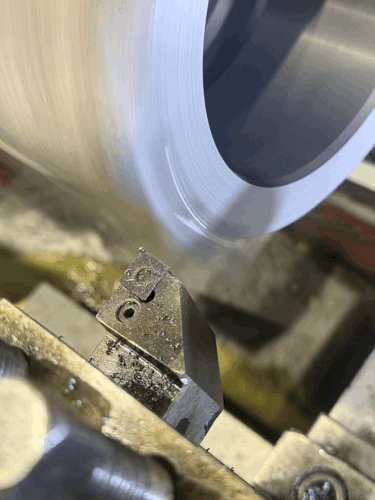

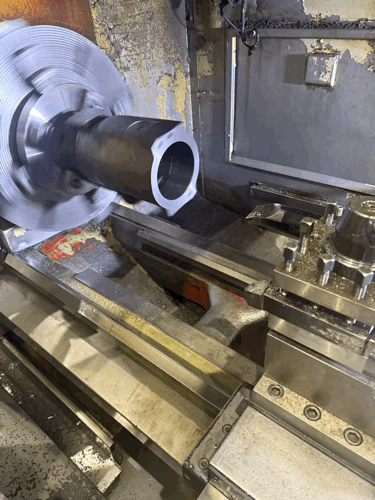

가공울 시작해봅시다

사진이 더 있는데 짤릴까봐 추려올리는거라 두서가 없네요

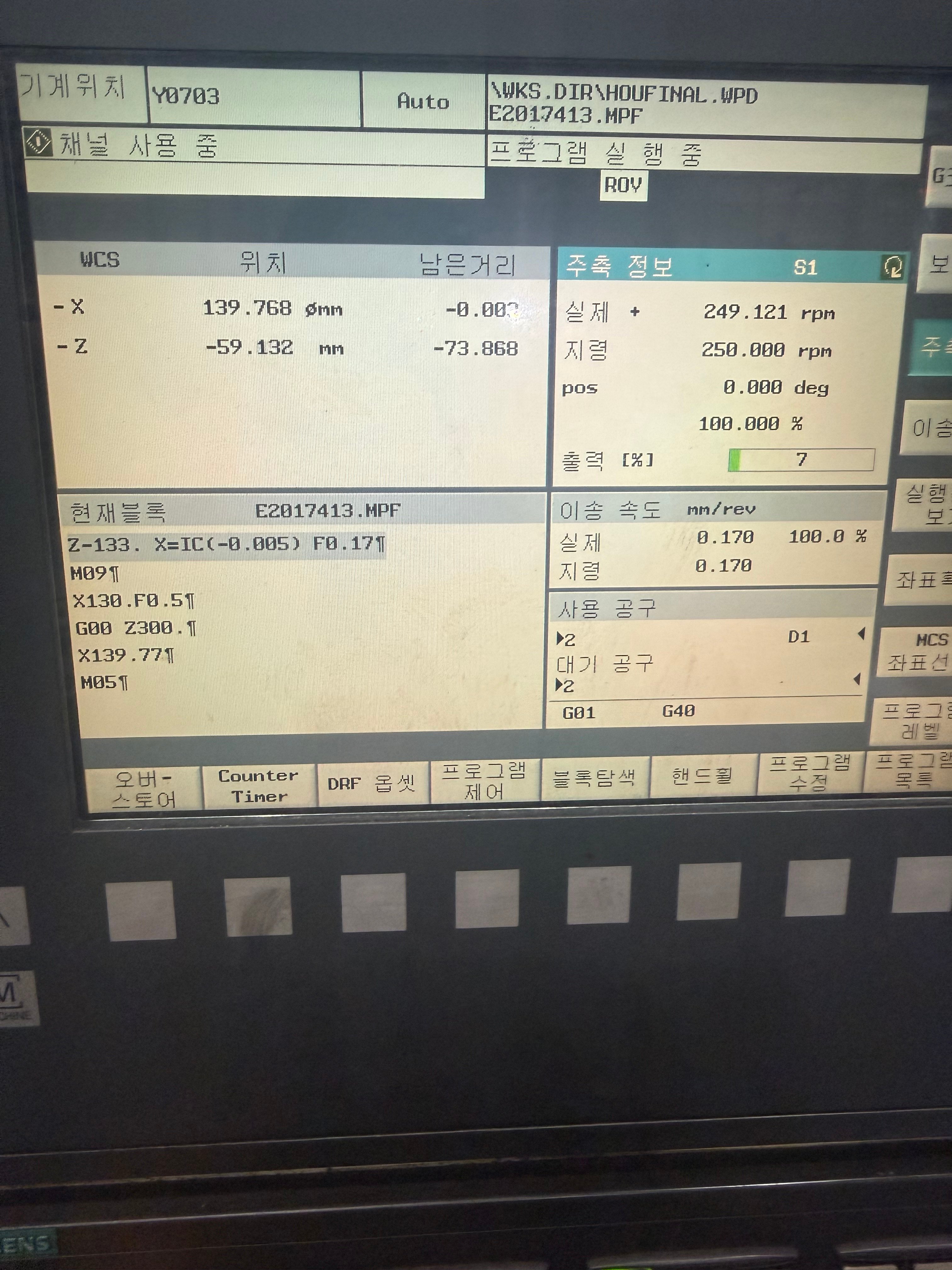

프로그램도 한번 볼개요

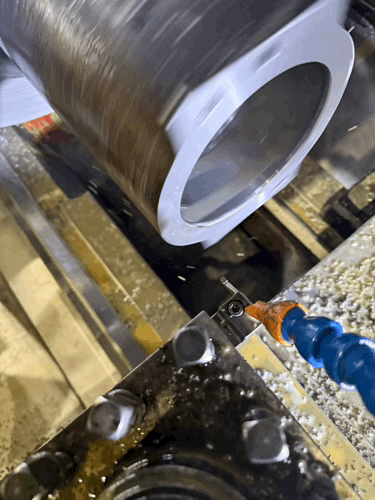

뭐 열심히 가고 있다는 이야깁니다 ㅎㅎ

그리고 가공이 끝나면

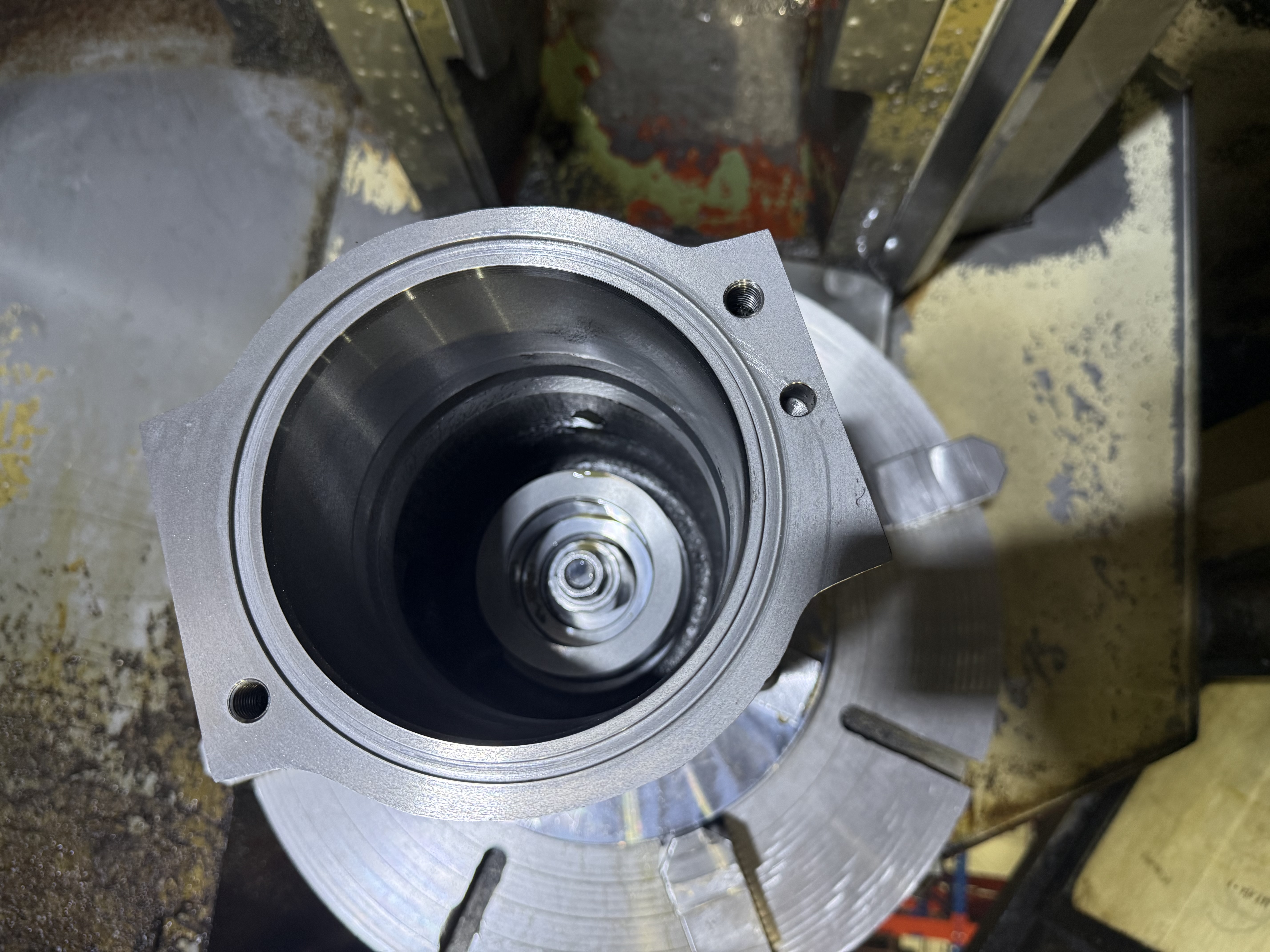

이런 모습이 됩니다 처음에 소재 장착힌 사진과 비교해보시면 어떤점이 달라졌는지 이해외실거애요.

소재의 단면도 큰구멍의 내경 비딕의 홈 이렇게 3가지를 작업했습니다. 이네 끝났으니 내리는건 아시다싶이 분해는 조립의 역순으로 아시죠?ㅋ

재미없는글 읽어주셔서 감사드리며 다음엔 유투브를

통해 동영상으로 한번 올려보갰습니다. 동영상으로 봐야 진짜배기인데 조금 아쉽긴합니다.

한주고생많으셨고 불금 잘들 보내시길 바랍니다

by.철공쟁이
