너튜브에서 건축 전공자랍시고 AI로 이상한 영상 만들어서 말도 안되는 이야기들을 하는 것들이 퍼지고 있기에 오늘도 현장에서 구르다가 온 입장에서 좀 한마디 해볼까 합니다.

1. 주철근 2-bundle을 시공에서 누락한 이유 분석

2-bundle 이라고 나와있기는 하지만 실제 용어는 2-bar bundle 이 맞습니다.

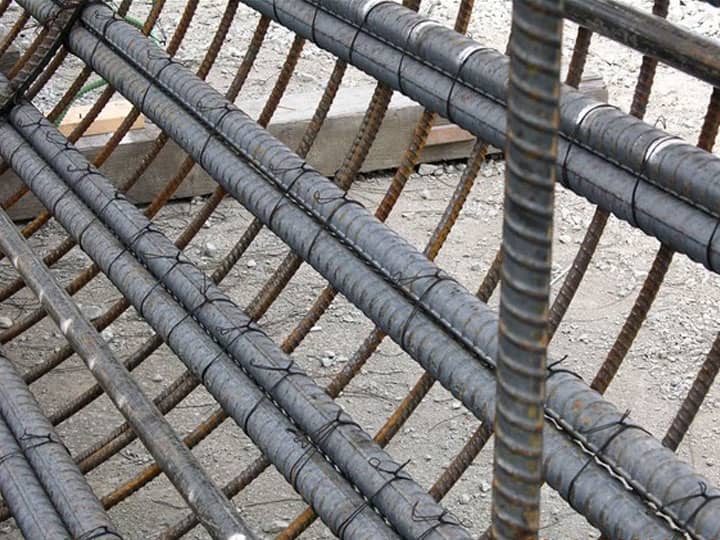

이게 2-bar bundle 철근 시공시의 이미지 입니다.

구조도면의 배근상세도에는 일반적으로 12-HD20 이렇게 표기하는데 2-bar bundle로 들어가면 12-2HD20 이렇게 표기하기 때문에 오독을 할 수가 없습니다. 그래서 물량산출할 때도 20mm 짜리 철근 24개를 주문해야 하는거죠.

그런데 문제는 BIM 으로 옮기면서 잘못 입력한 것이 아닌가 의심을 할 수 밖에 없습니다. 보통 기둥의 철근 배근 도면을 Revit으로 설계할 때 철근 모양 패밀리를 가져다 쓰거나 자동화 애드인 플러그인을 쓰는데 국내 라이브러리에는 2-bar bundle을 많이 쓰지 않아서 여기에서 오류가 발생하지 않았나 싶기도 합니다.

해외 설계를 자주하는 경우에는 2-bar bundle 이 익숙하지만, 국내 설계만 주구장창 했거나 BIM설계 용역만 하는 곳들은 2-bundle이 뭔지도 모르는 곳들도 있어요.

뭐 그렇지만 제가 직접 도면과 BIM 데이터를 보지 못했기 때문에 그냥 저만의 의심입니다.

1. 뉴스에서 나온 기둥 보강방법의 실효성

주철근이 하나씩 빠진 상태라는 건 쉽게 이해하자면 두께가 두꺼운 철근 대신 얇은 철근이 들어가 있다고 보는 것이 맞죠. 하중을 못받아 줍니다.

그럼 뉴스에서 나온대로 철판을 붙이면 구조상 문제가 없다는 것이 사실인가 의심이 들텐데 , 결론부터 말씀드리자면 구조상의 문제는 없습니다. 오히려 더 튼튼해 집니다. 문제는 돈이 철근 값보다 어마어마하게 많이 들어간다는 것이죠.

와이프가 뉴스를 보더니 기둥 바깥면에 에폭시를 바르고 철판을 붙인다는데 그게 무슨 소리냐고 하길래 뉴스를 보는 일반인들의 경우에는 철판을 에폭시로 붙이는 것을 잘 모를 수도 있겠다 싶더라구요.

그냥 본드처럼 붙이는 것이 아니고 일단 철판을 기둥에 앵커볼트로 결합하고 그 사이에 에폭시를 주입해서 기둥면과 철판사이의 공극을 최소한으로 줄여주는 방식으로 시공합니다. 이 공법은 노후된 건물의 보나 벽체의 강도를 올리기 위해서 주로 사용하는 방법인데, 철판 보강 에폭시 그라우팅이라고 검색해보시면 주르륵 뜰 정도로 매우 일반적인 시공방법입니다.

그런데 문제는 뉴스에서 나온 방식은 앵커볼트가 없이 철판만 접착하는 것 처럼 나와 있는데, 사실 그런 시공방법도 있기는 합니다. 기존 철근 콘크리트 기둥의 내부 철근 손상을 줄이기 위해서 사용하는 방법인데 기둥에 지지대나 특수 압착 프레임을 이용해서 철판 붙이고 그 안에 에폭시 주입한 뒤에 에폭시가 경화되면 지지대를 제거하는 방식인데 앵커볼트로 고정하는 방식에 비해서는 좀 약합니다. 문제는 불이 났을 때 에폭시가 60도만 올라가도 접착력이 떨어지기 시작해서 300도가 되면 그냥 타버립니다. 내화도료를 바른다고 해도 법적기준치의 한계온도에 비해 훨씬 낮은 수준이라 그냥 불나면 철판 다 떨어진다고 보는 것이 맞아요. 그래서 최소한 앵커볼트로 고정을 하는 것이 맞는데, 어떻게 시공할건지 뭐 알아서 하겠죠.
