프리소너스 eris 3.5 bt 스피커를 중고로 구입해서 저엉말 만족하면서 사용하고 있었는데,
어느날부터 전원을 키면 "두두두두두두두두두두…………………….." 하는 잡소리와 함께 정상소리가 잘 안나오고
결국 전원이 들어오지 않는 상황에 놓이더군요. 검색을 해보니….
전원불량이 2-3년 내에 많이 발생하는 모양이더군요. 그래서 직접 관련 부품을 교체해 주면 수리가 된다길레
직접 고쳐봤습니다.

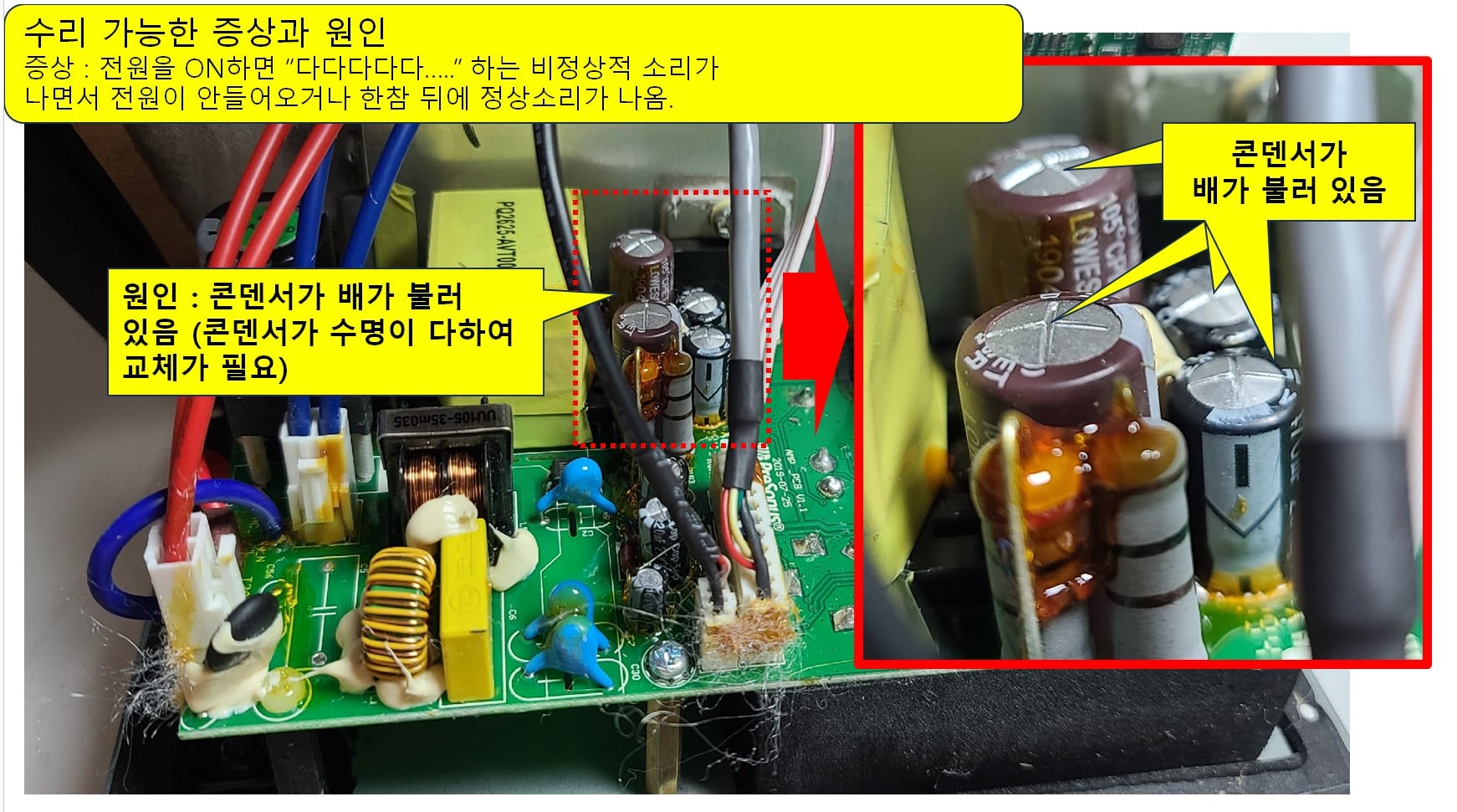

학생때 헤드폰앰프 자작해보던 취미가 있어 오랜만에 인두를 잡아보는데 열어보니 위와 같이 콘덴서가 배가 불렀네요...
부품의 배치를 보아하니, 전원관련부품이고 거대한 방열판에 매달려 있는 앰프 역할의 반도체에 전원을 공급하는
부분같은데 콘덴서가 저모양이니 제대로 동작이 안된다고 생각했습니다.
저 상태에서 전원을 넣어보니 방열판을 통해 뜨끈뜨끈한 열이 올라올 것이고 그 열기를 밖으로 빼는 것이 없으니
내부 온도가 꽤나 될것으로 생각되서 105도 짜리 삼영콘덴서로 교체를 해주고
주변의 콘덴서들도 그닥 좋아보이는 콘덴서가 아닌거 같아 깐 김에 같이 갈아주기로 합니다.

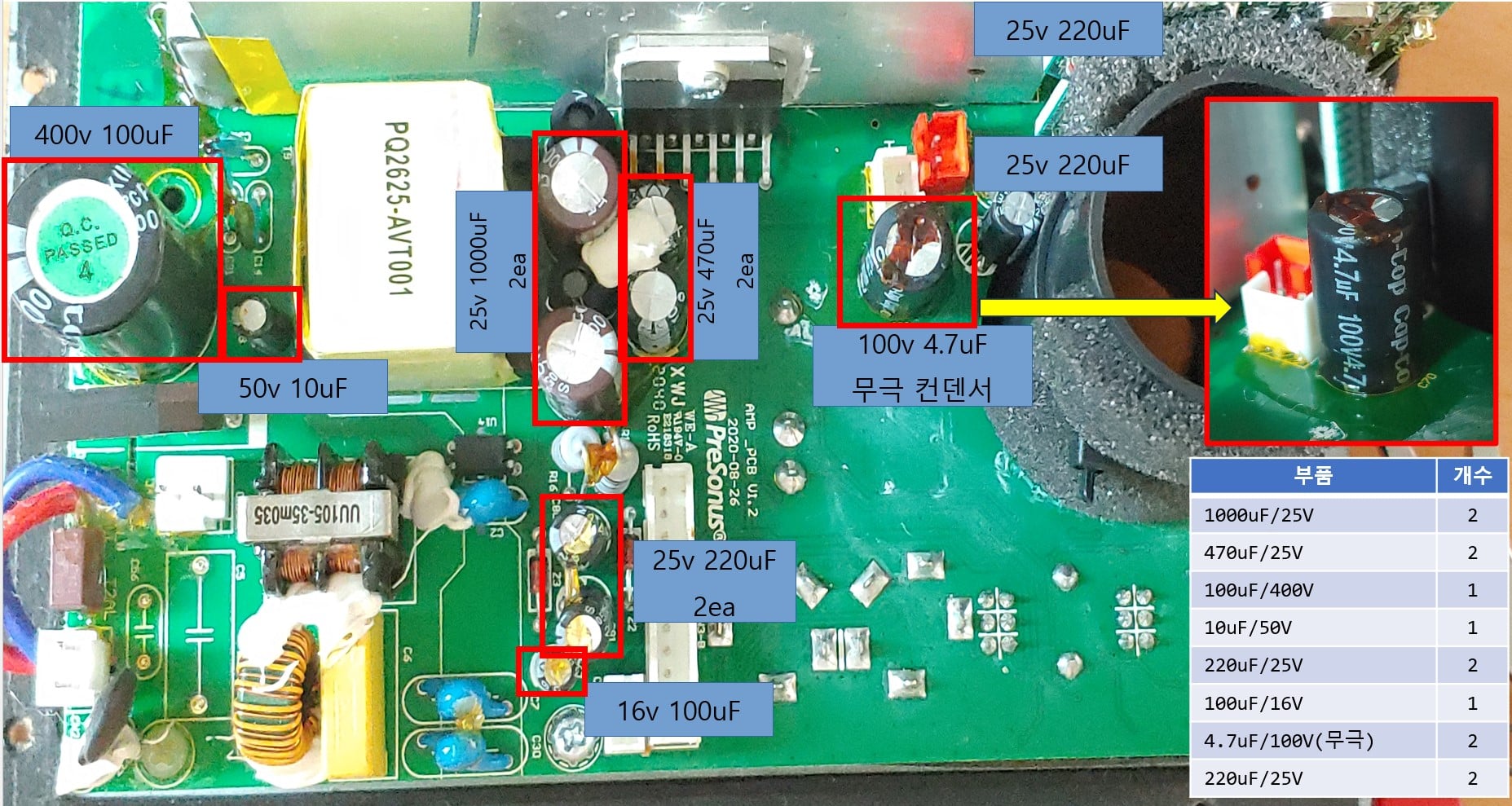

그래서 필요한 부품과 용량을 확인해보니 아래와 같습니다.
사진 왼쪽의 부품들은 아마도 전원에 관련된 부품들로 보이고 딱 봐도 싸구려 콘덴서를 쓴거 같아 전부 교체를 해줬습니다.
가운데 무극 컨덴서 라고 적은것은 트위터 스피커에 연결되는 하이패스 필터용 전해콘덴서 같은데
무시무시한 가격의 오디오용 콘덴서보다는 그냥 일반콘덴서로 교체를 해보려고 합니다. (ic114에서 파는거 확인)

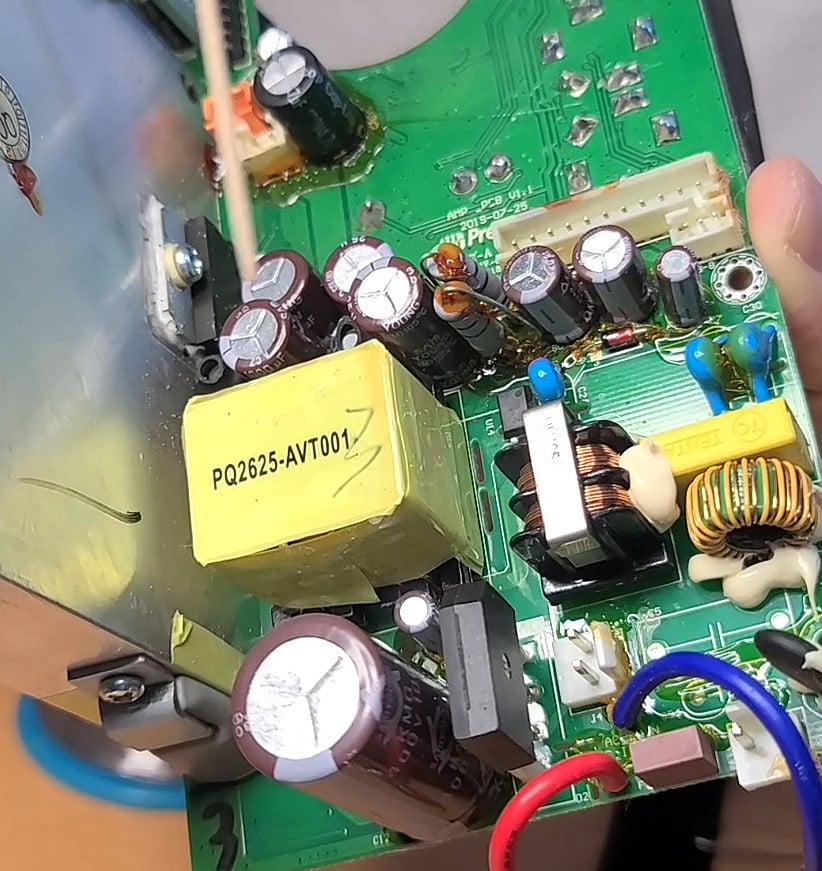

일단 전원부 콘덴서를 모두 교체하면 이렇게 되네요.
부품고정용 본드가 덕지덕지 칠해져 있어서 부품을 뜯어내는데 애를 좀 먹었는데
납땜좀 해보셨으면 비교적 쉬운 난이도의 수리입니다.
수리 결과는 잡소리 하나 없이 깔끔하게 나오네요. 블루투스 연결도 깨끗하게 됩니다.
추측입니다만, 애초에 조금 무리한 원가절감에 따른 고질병 같습니다. 납땜에 취미가 있고 기존 부품을 깨끗하게 제거할 수 있는 손재주가 있으면 한 2시간 정도면 수리가 가능합니다.
혹시 비슷한 증상있는 분들께 수리에 참고되었으면 합니다.
P.S : 증상이 있는데 납땜을 할 줄 모르시는 분은 부품 남은거(4대분 가능) 이용해서 수리도와드릴 수 있을듯 합니다. 필요하신 분은 쪽지 주세요.
- 게시물이 없습니다.
카이로스276님의 댓글의 댓글
말씀만이라도 정말 감사합니다
칼쓰뎅님의 댓글
프로글래머님의 댓글의 댓글
타버린거 처럼 진한 갈색을 띄기도 해서 그거 때문에 고생했는데 딱히 PCB를 긁을꺼 같진 않아요 ㅎ
구마적님의 댓글
알아보니 스피커 콘덴서가 자주 이상이 생기는건 전원부 설계 문제 가능성이 크다고 합니다
스피커를 사용하지 않는다면 스피커 전원 스위치를로 전원을 끄거나 전원을 차단시키라고 합니다.
아니면 콘덴서 교체할때 한단계 높은용량으로 교체하는 것도 도움된다고 하는데
스피커 메이커에서 원가절감을 위해 타이트하게 부품 설계를 해서 그럴수도 있다고 합니다.
프로글래머님의 댓글의 댓글
최소한 이 스피커같은 경우는 그냥 저가 부품을 사용한것이 원인인듯 합니다.
부품을 교체했으니 얼마나 가는지는 또 해봐야죠
cloudwalk님의 댓글
이걸 아직도 안 고치고 왜 계속 팔고 있는지...
malcom님의 댓글
후회없이독야청청님의 댓글
프로글래머님의 댓글의 댓글
일단 스피커니까 잡음이 나는 펜 같은건 설치할 수 없고 스피커에 발열을 위한 구멍을 낼수도 없다는 것이었습니다.
클래스 d 앰프는 제가 알기론 무조건 일정 전원을 소모하는 것으로 알고있는데
결국엔 안쓸땐 전원을 꺼야한다밖에 없네요.
그래도 원래 부품은 같은 용량이라도 삼영콘덴서보다는 크기도 작고 좀 허접해 보여서 삼영콘덴서를 쓰면 훨씬 오래 갈거 같습니다.
하지만 반대로 주기적으로 콘덴서만 갈아주면 소리는 좋은 편이니 쭈욱 쓸수 있겠다는 생각입니다. ㅎㅎ
