블루투스 동글이 하도 끊겨서 안테나를 달아보았습니다.

알림
|
X
자유해결사 1.♡.33.217
2024.06.11 09:50
전자기기
4,923
19
5
쓰기

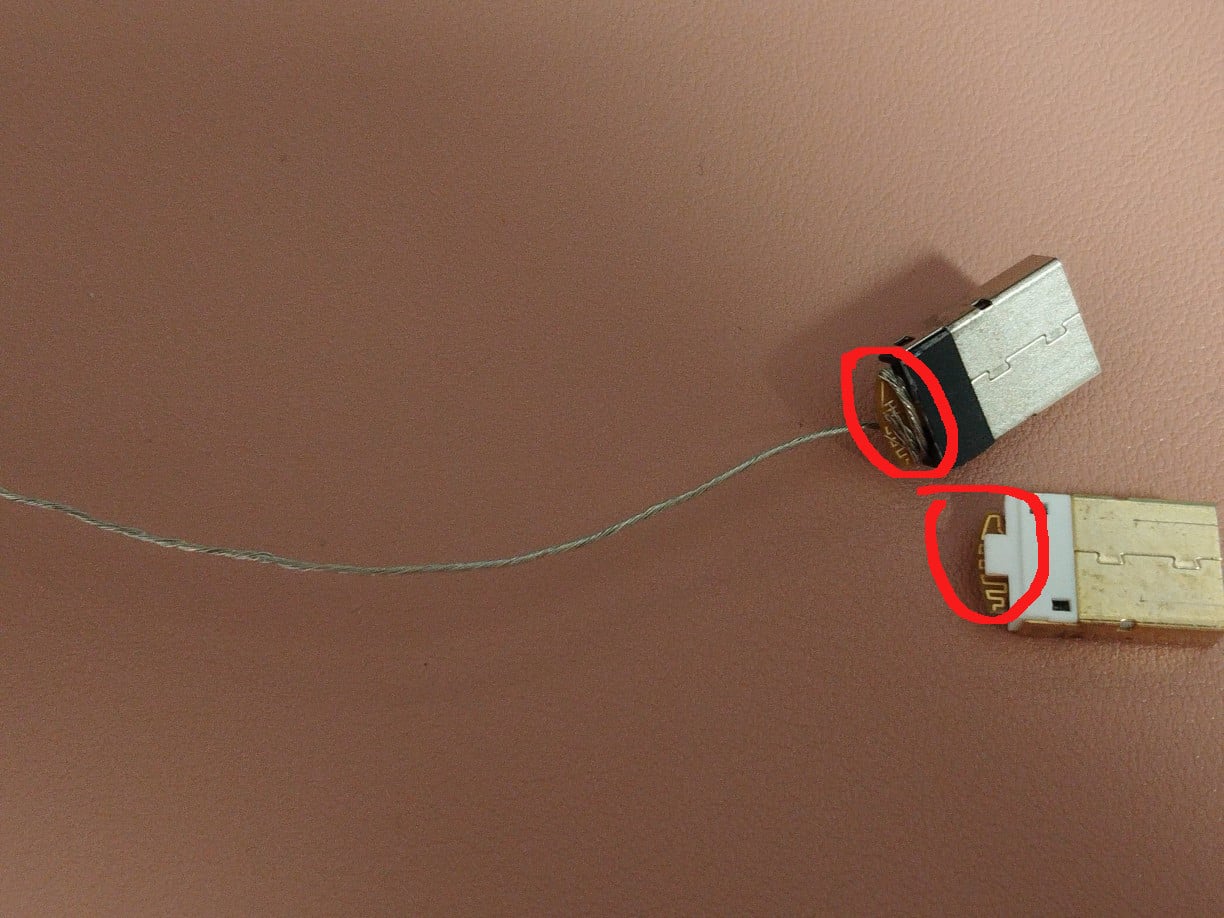

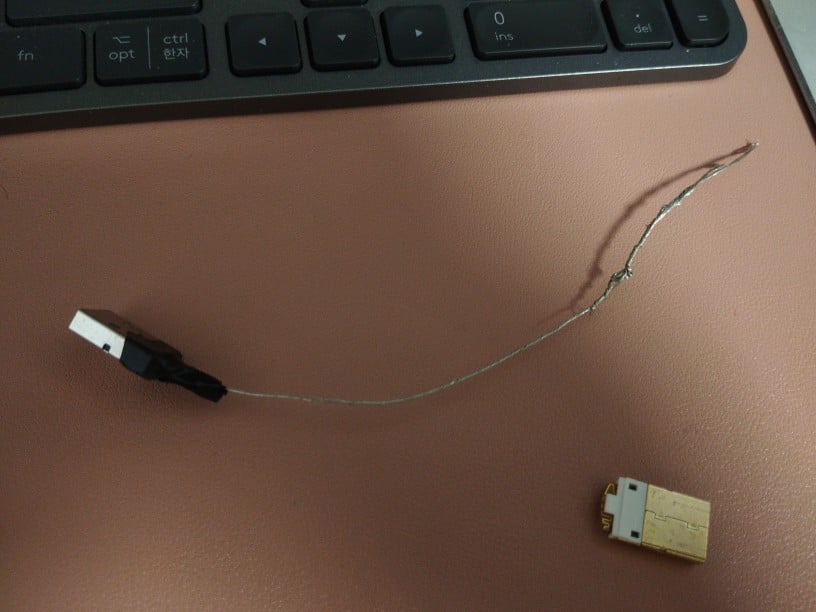

그냥 집에 돌아다니는 빨간전선의 피복을 벗겨 블루투스 동글 뒤쪽에 튀어 나온부분에 말아 서 고정 시켜놓았습니다.


사진 참고.


빨간 색으로 칠한부분이 안테나인것 같습니다.


이전엔 전자레인지 돌리거나 화장실, 주방쪽으로 가면 연결이 끊어졌는데, 이렇게한 뒤로 더이상 연결이 끊어 지지 않습니다.


참고로 다이소 5천원짜리 블루투스 동글이거나 알리에서 산 싸구려 블루투스 동글입니다. 집에 블루투스 동글이 5개 있는데, 좀만 떨어져도 끊겨서 이것저것 사봤습니다.


혹시나 철사같은걸 감으면 안테나 역활을 하지 않을까 싶어서 철사를 찾아봤는데, 철사가 없더군요.


예전에 아두이노 공부한다고 이것저것 사놓은 빨간전선 감으니 잘되네요.


다이소에서 철사 사서 해도 될것 같습니다.


납땜 할 필요는 없고, 사진처럼 말아서 고정시킨뒤에 절연테이프로 대충 마감해도 될듯합니다.


왜 효과 있는지 모르겠습니다.


전자렌지 돌려도 안끊기고, 화장실 가도 안끊기는 것만으로도 저는 만족하고 있습니다.
