일원 온수매트 보일러 E4에러를 해결하기 위해 글을 쓴지 5년이 지난 시점에서

물론 제가 인터뷰한것은 아니지만 유투브 보니 여기저기 많이 퍼져있더군요.. ㅋㅋ

앙님들은 위해 살짝 '팁'을 드리자면 NTSM-6 센서보다 NTSM-3센서가 장착하기 더 쉽습니다.

NTSM-3센서는 집어 넣기만 하면되고 드릴로 뚫을 필요가 없습니다.

이번에 준비한 수리방법은 온수매트 전원부분 문제입니다.

바닥에 있는 누름 버튼이 오작동으로 전원이 안켜질수도 있고

기판이 타버릴 경우가 생길수 있는데 간단히 수리는 할수 있으나 약간 난이도가 있는 수리 방법입니다.

소개에 앞서 기판이 타버렸다고 해서 모든 수리방법에 아래와 같은 수리 방법으로 해결되는 것은 아니란 말씀 드립니다.

분해조립은 위 링크에서 보시면 알수 있으니 넘가가겠습니다.

2인용 온수매트 보일러 분해 사진입니다.(수리전 사진은 없습니다. ㅜㅜ)

빨간색 네모부분은 [470]옴의 SMD 칩 저항이 들어간 자리 입니다.

하지만 저에게는 칩 저항이 없는 관계로 일반 100옴 저항 두개를 병렬로 연결해 사용해서 약 50옴의 저항을 만들어 끼웠습니다.

일반 100옴 짜리 저항 2개를 병렬연결해서 기판에 납땜 해주었습니다.

파란색 네모의 커넥터는 뜯고 하는게 작업에 도움이 많이 됩니다.

제가 가지고있던 보일러는 2개 모두 저항이 타버려서 모두 교체해주었습니다.

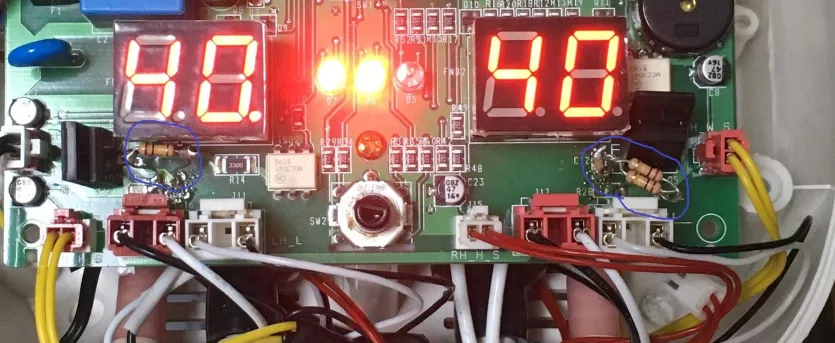

교체 완료된 사진입니다.
