중국이 169,333 PPI급 나노 QLED 디스플레이를 공개하다: OLED 너머를 바라보는 엄청난 기술

중국의 놀라운 행보는 이제 거의 환상에 가까운 수준입니다. 이번에 그들은 마치 공상과학 소설 같은 발전상을 공개했습니다. 그리고 이번에는 수많은 니트와 기능을 갖춘 또 다른 거대한 TV에 대한 이야기가 아닙니다. 바로 인치당 169,333 픽셀의 밀도를 달성할 수 있는 나노 QLED 기술에 관한 것으로, 너무나 엄청난 숫자여서 감을 잡기조차 힘들 정도입니다.
이 대단한 연구는 톈진 이공대학교와 푸저우 대학교 연구진의 성과이며, 네이처 포토닉스(Nature Photonics)에 게재되었습니다. 핵심 아이디어는 나노 임프린팅 공정과 모세관 자기 조립 기술을 사용하여 약 70 나노미터 크기의 초미세 QLED 픽셀을 제조하는 것입니다. 이는 실험실 연구처럼 보일 수 있지만, 디스플레이 업계에서는 상당히 놀라운 사건입니다.
물론 우리가 내일 당장 매장에서 살 수 있는 TV를 말하는 것은 아닙니다. 이는 마이크로 디스플레이, 증강 현실(AR) 글래스, VR 및 픽셀 하나하나가 매우 중요한 미래형 초고밀도 화면을 겨냥하고 있습니다. 그리고 해당 분야에서는 OLED가 아무리 최고라 해도, 높은 밝기와 수명, 극도로 순수한 색상을 요구할 때 한계가 있습니다.
나노 QLED: 터무니없이 작은 픽셀과 현재의 그 어떤 화면도 무색하게 만드는 밀도
이 혁신을 이해하려면 핵심 데이터인 169,333 PPI를 바라보는 것으로 충분합니다. 현재 프리미엄 스마트폰이 400에서 500 PPI 사이를 오가며 육안으로 픽셀을 구분할 수 없어 이미 충분하다고 느껴집니다. 반면 이 기술은 완전히 다른 리그에서 놀고 있으며, 눈과 매우 가까운 위치에 배치되는 화면을 위해 설계되었습니다.

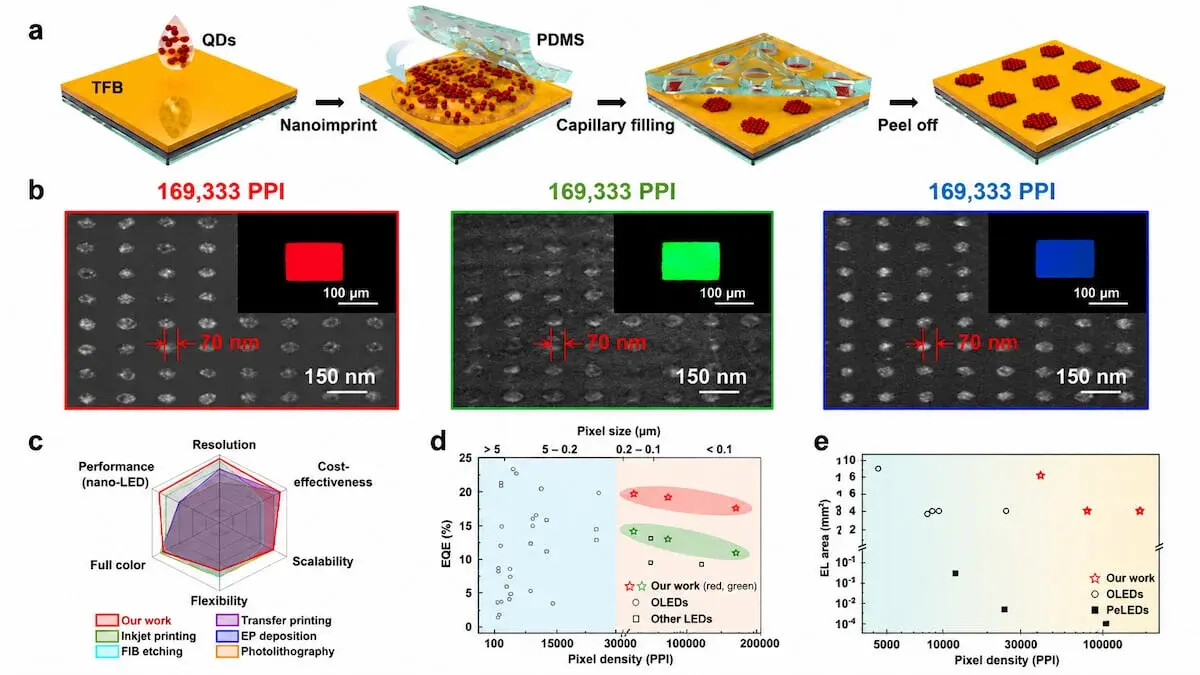

핵심은 약 70 나노미터 크기의 QLED 픽셀에 있으며, 연구진에 따르면 이는 현재까지 이 유형의 장치에서 발표된 것 중 가장 작은 픽셀 크기와 가장 높은 밀도를 가능하게 합니다. 그리고 흥미로운 점은 단순히 픽셀을 작게 만드는 것에 그치지 않고, 일정 수준의 효율성을 유지하며 계속 작동한다는 사실입니다. 테스트에서 적색, 녹색, 청색 장치는 각각 평균 17.0%, 10.5%, 5.7%의 효율을 유지했습니다.
매력적인 부분은 이러한 실험실 기술들이 종종 엄청난 수치로 놀라게 한 뒤 정작 중요한 밝기나 효율성 같은 부분에서 무너지기 쉽다는 점입니다. 하지만 이번 경우 연구팀은 유연한 기판과의 호환성 및 풀컬러 양자점(퀀텀닷) 매트릭스에 대해서도 언급하고 있어, 단순히 사진 촬영용 데모로 보이지는 않습니다.
내일 당장 OLED를 죽이지는 못하겠지만, 다음 디스플레이 전쟁이 어디로 향할지 보여준다
너무 성급하게 들뜰 필요는 없습니다. 이것이 OLED가 죽었다거나 2년 안에 집에 65인치 나노 QLED TV를 들여놓게 된다는 의미는 결코 아닙니다. 사실 이 연구의 초점은 물리적 크기는 작지만 해상도, 밝기, 색상에 대한 요구치가 극도로 높은 시각 밀착형 화면에 더 가깝습니다.
그럼에도 메시지는 매우 명확합니다. 중국이 LCD와 OLED를 넘어선 디스플레이 기술을 엄청나게 밀어붙이고 있다는 점입니다. 무기물 QLED는 높은 색 순도, 우수한 안정성, 상당히 넓은 색역 등 여러 멋진 장점을 가지고 있으며, 이는 증강 현실과 프리미엄 헤드셋의 미래에 아주 잘 맞아떨어집니다.
개인적으로 이러한 종류의 발전이 특히 흥미로운 이유는 이미 알려진 기술에 새로운 스티커를 붙이는 수준이 아니기 때문입니다. 여기서 우리는 나노미터 규모의 제조, 터무니없이 작은 픽셀, 그리고 훨씬 더 조밀하고 효율적인 화면을 위한 가망성 있는 경로를 이야기하고 있습니다.
실제로 이는 일부 분야에서 OLED가 한계에 부딪히기 시작할 때 업계가 어디로 향할지에 대한 아주 훌륭한 힌트가 될 수 있습니다.
