테슬라 솔라 패널과 파워월3 설치 사진
페이지 정보
본문
궁금해하시는 분들께 부응하기 위해 몇 장 올려봅니다.

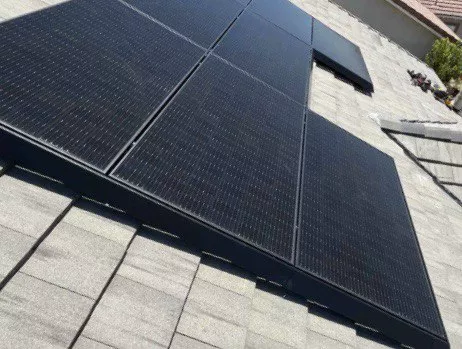

지붕은 제가 올라가질 못해서 설치 도중에 설치팀이 찍은 사진을 받았는데 본인들 서류 처리용이다보니 별 게 없습니다. 그냥 이렇게 생긴 패널입니다. 고정하는 방식은 테슬라가 특허를 사들인 테슬라만의 방식이고, 설치 후의 패널 높이가 다른 회사들보다 좀 높습니다. 그래서 주변에 스커트를 달아서 새 같은 게 못들어가게 막습니다. 장당 405w이며, 사진에 보이는 건 거의 가려진 1장을 포함해서 총 8장입니다. 405 x 8 = 3.24kwh 인 거죠. 여기 말고 볓이 더 좋은 쪽으로 22장이 더 설치되어 있고, 총 30장입니다. 12.1kwh 시스템입니다.

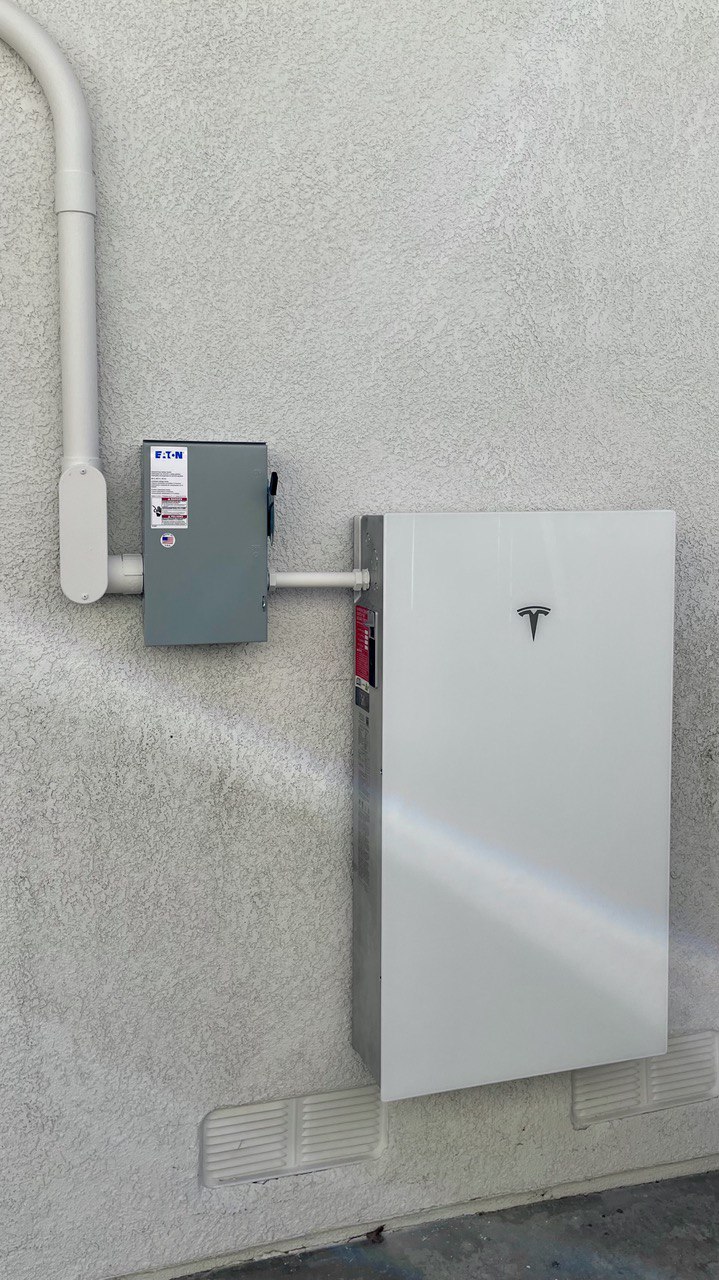

파워월3는 각종 규정때문에 한 쪽에 몰아서 설치할 수 없었습니다. 뒷마당 빈 공간에 별도의 시설을 하고 거기에 설치할 수도 있지만 그럼 또 마당이 좁아지기 때문에 벽을 따라 설치했고, 1개는 한쪽 벽에, 나머지 3개는 다른 쪽 벽에 설치했습니다. 아래 사진은 홀로 떨어져 있는 1개입니다. 저 테슬라 로고에 불이 들어옵니다. 불 색깔에 따라 간단한 상태도 알 수 있구요.
옆에 붙은 회색 박스는 비상용 차단 스위치입니다. 소방 등의 긴급 용도로 사용됩니다.

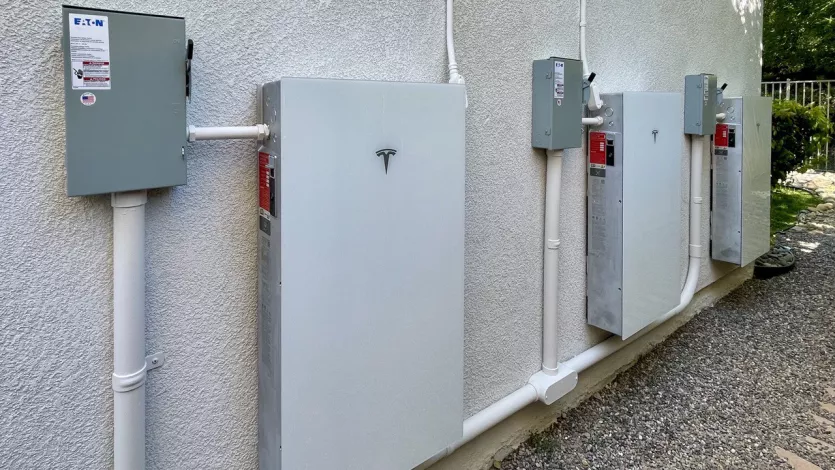

반대편의 3개 묶음입니다. 가느다란 배관이 위로 연결된 건 패널에서 오는 DC 선이구요, 옆으로 가거나 굵은 배관은 AC로 바뀌어서 케이트웨이로 가는 선입니다.

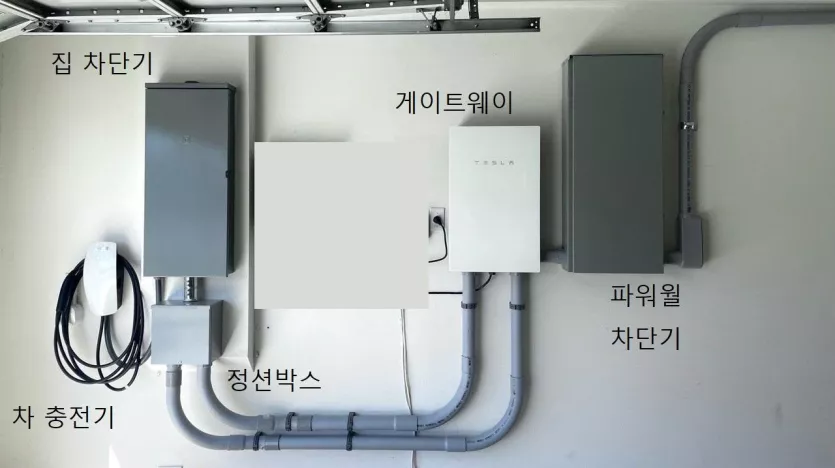

주차장 안으로는 아래와 같은 장비들이 설치되었습니다.
차 충전기는 테슬라 월 컨넥터 3입니다. 가운데 회색으로 가린 곳은 인터넷 연결 장치등 기존에 있던 것들이라 지웠습니다. 저 사진의 모든 게 새로 설치된 것들입니다. 전력회사에서 들어오는 인입단에 차단기 패널이 하나 더 있고 거기에는 푸쉬버튼 방식의 긴급 차단 장치가 하나 더 붙어 있습니다.
-
