P&ID 무슨 symbol인지 모르겠습니다..
화
화난펭귄 (1.♡.126.197)
2024년 7월 18일 PM 09:32 · 수정됨(07. 19. 18:47)
조회 687 공감 0
혹시 P&ID나 PFD고수분 계신가요?...

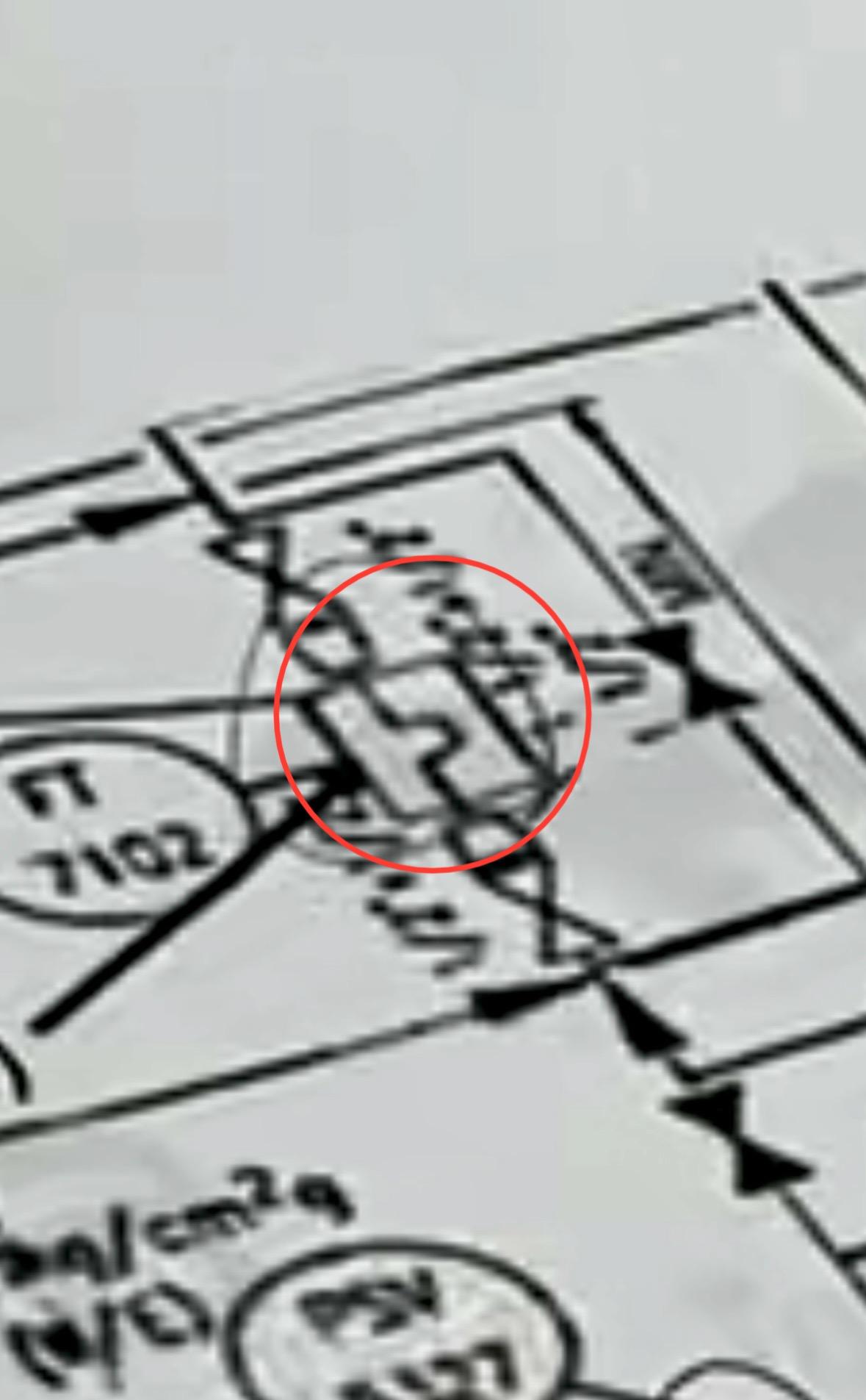

빨간색으로 지시된 symbol이 무슨 기호인지 모르겠습니다..
댓글 (12)
- C
ccong
24.07.18 · 115.♡.49.213
- 화
화난펭귄
→ ccong 작성자 24.07.19 · 211.♡.142.79
저도 그렇게 생각했는데.. 살짝식 모양이 이상해서 물어봤슴다! 감삼다! -
양양말곰
24.07.19 · 190.♡.228.203
그리다만 ultrasonic flowtransmitter???? - 화
화난펭귄
→ 양말곰 작성자 24.07.19 · 211.♡.142.79
ㅋㅋㅋㅋㅋㅋ그리다만 FT..답변 감사합니다! - 양
양말곰
→ 화난펭귄 24.07.19 · 190.♡.228.203
그런데 실무에서 저렇게 생긴건, 코리올리스 타입 입니다.
하지만... 구글 검색해 봐도 딱히 나오질 않네요. - 화
화난펭귄
→ 양말곰 작성자 24.07.19 · 211.♡.142.79
저도 구글에 찾아봐도 안나와서.. 답변 감사드립니다 ㅣ! - 정
정신분열
24.07.19 · 39.♡.28.155
레전드에 따로 명시되어 있진 않나요? - 화
화난펭귄
→ 정신분열 작성자 24.07.19 · 211.♡.142.79
사진으로 전달 받아서 확인을 못하네요ㅠㅠ -
BBLUEnLIVE
24.07.19 · 211.♡.234.109
질문과 답변을 하나도 이해하지 못한 글을 만나는군요... ㄷㄷㄷ
여기 뭐에요.... 무서워요..... -
한한얼지기
→ BLUEnLIVE 24.07.19 · 121.♡.209.137
보통 석유화학 단지나 발전소가면 커다란 파이프가 많이 있죠~
여기에 기체나 유체가 흐르는데 거기에 쓰이는 각종 밸브나 계기들 표시해 놓은 도면이라고 생각하시면 됩니다.
댓글을 작성하려면 이 필요합니다.

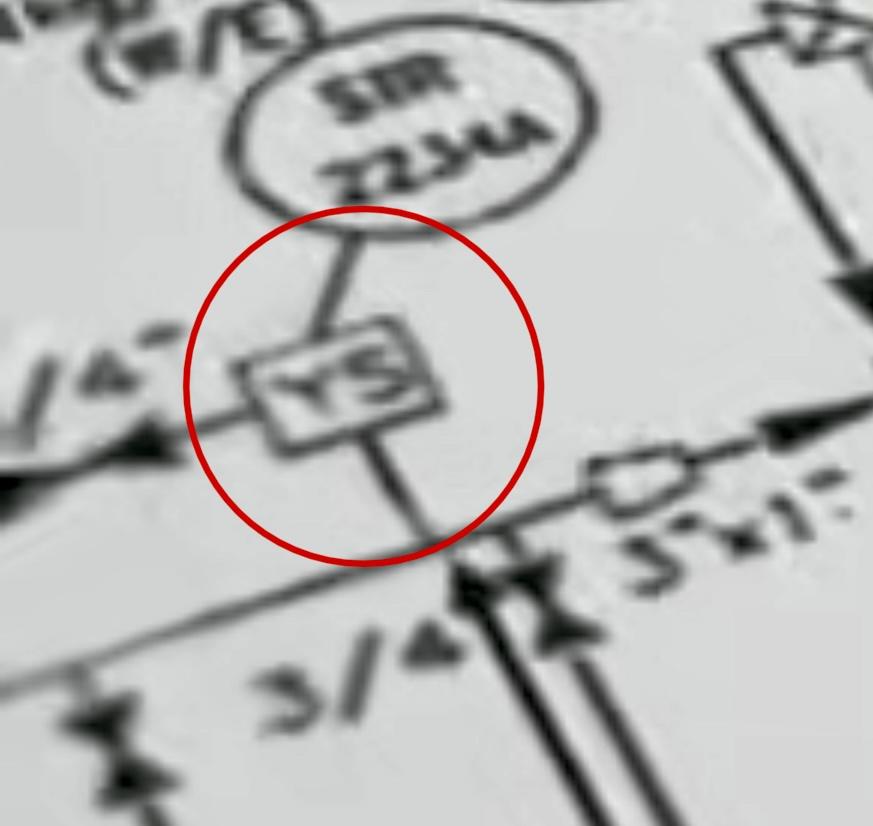

밑에껀 Y type strainer이려나요..
