알루미늄 프로파일 20 프레임 제작 어떤 것이 좋을까요?
알림
|
페이지 정보
작성일
2024.04.08 10:59
본문
120인치 프로젝터 스크린 제작을 위해서 알루미늄 프로파일 20 짜리로 프레임을 짤려고 합니다.
가로세로 부재와 가운데 브래싱을 고려해서 절단 치수를 재고 있는데, 문제는 조립시의 안정성을 고려했을 때와 스크린을 PU튜브를 이용해 고정할 때의 편의성을 고려하면 두가지 방법 중에 어떤 식으로 조립을 하는 것이 좋을지 궁금합니다.
일단은 인터넷으로 배송이 2m이상은 어렵다는 것을 감안해서 150cm 이하의 길이로 제한을 두고 절단길이를 고려했습니다.

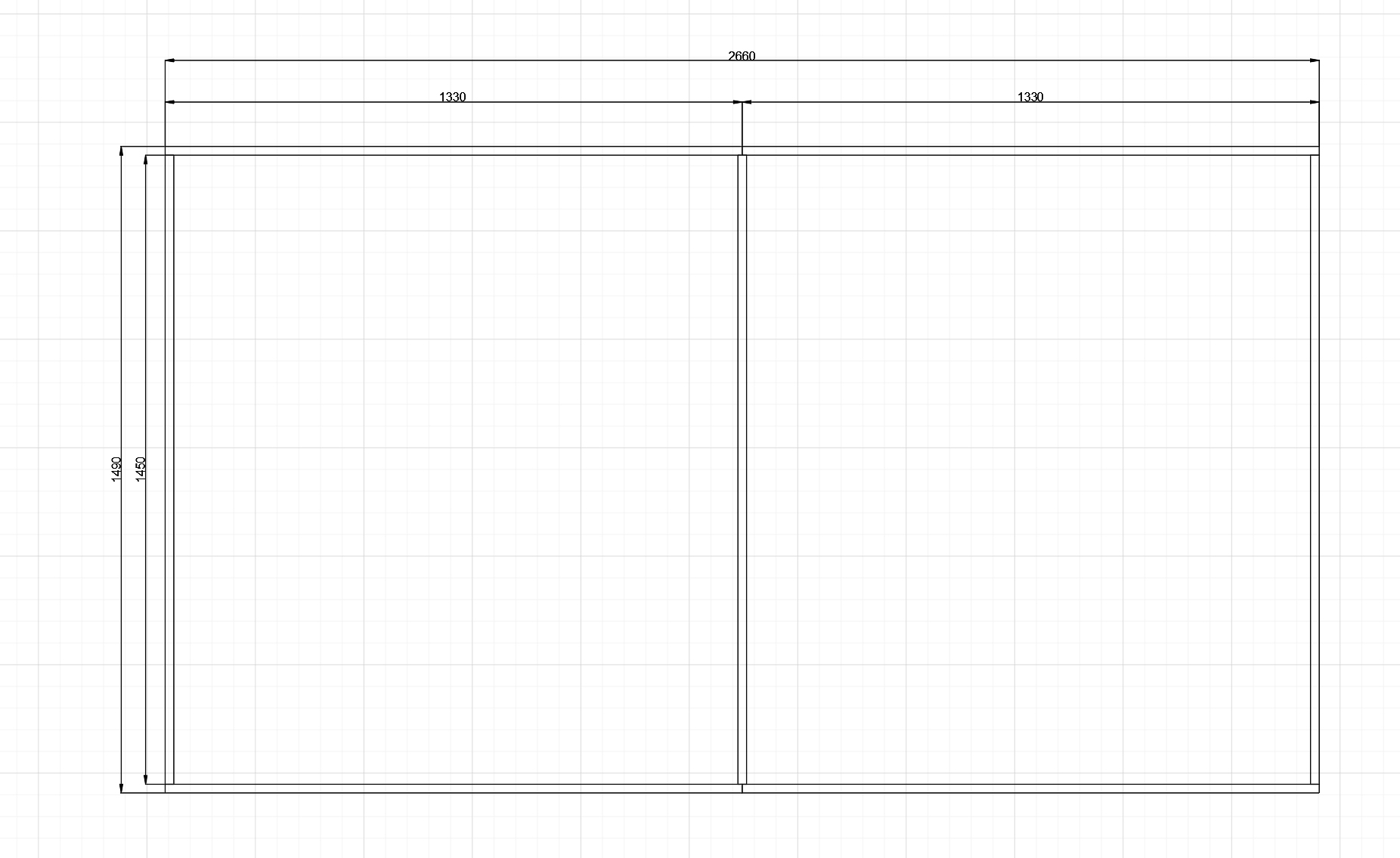

1안은
이렇게 가로를 1330mm 두개로 이어 붙인다음, 세로 브래싱을 그 사이에 고정하는 방법입니다.
이렇게 했을 때, 스크린을 PU튜브로 고정했을 때, 중간에 끊어지는 부분이 없기 때문에 좀 더 수월할 것 같다는 생각입니다. 문제는 이렇게 했을 때 세로 브래싱 고정이 제대로 될 수 있는지 안정성에 대한 걱정이 좀 듭니다.

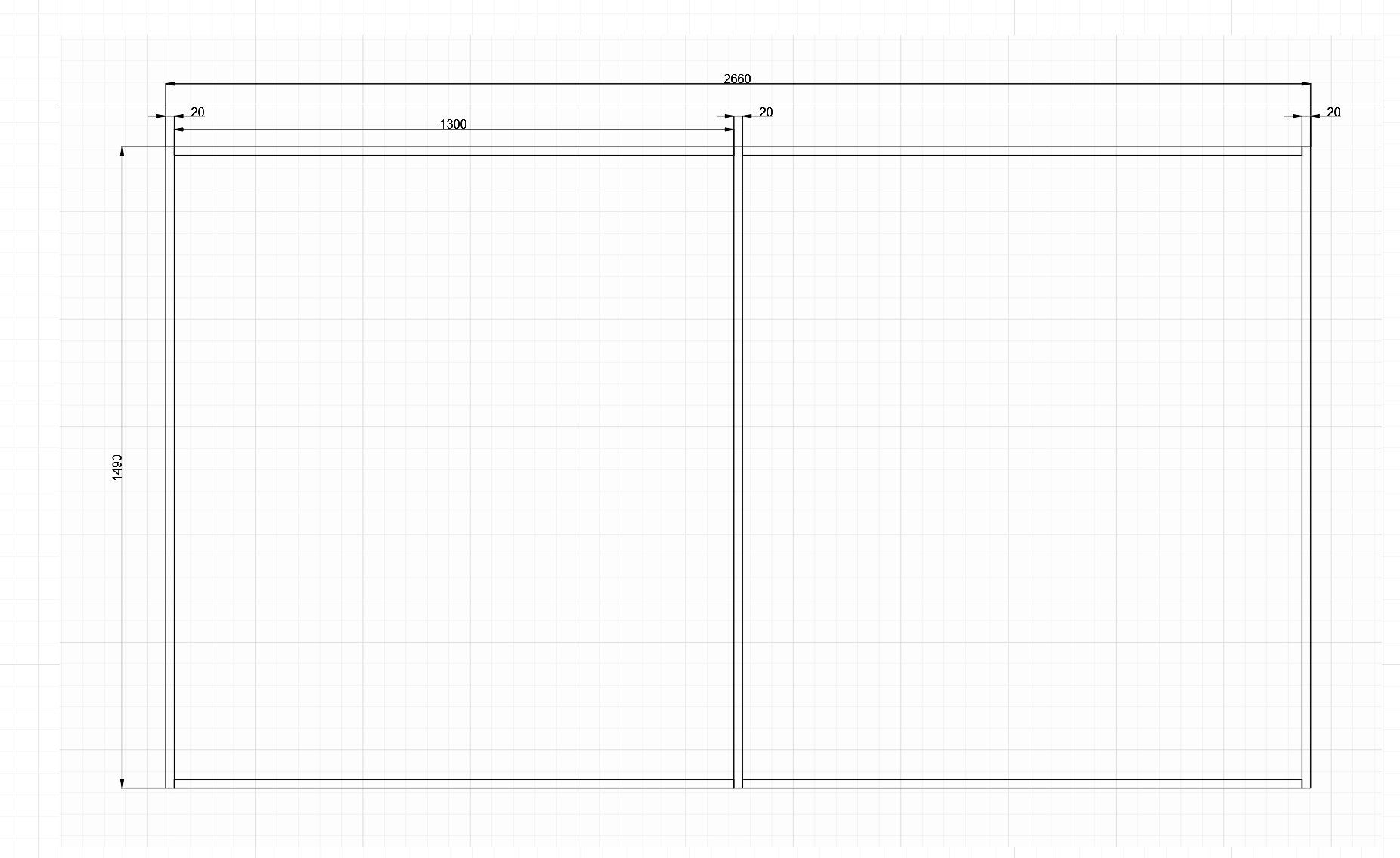

두번째 방법으로는 가로를 1300짜리로 1490짜리 세로프레임 사이에 끼워 넣는 식으로 조립하는 방법입니다.
알루미늄 프로파일 조립 영상을 보면 대부분 이런 식으로 조립을 하는데, 이 방법이 구조적으로 안정성이 보장되기 때문에 이렇게 하는건지 궁금합니다.
1안 처럼 조립했을 때 문제가 되는 부분이 있을까요? 전문가분들의 도움을 좀 구해봅니다.
댓글 4
/ 1 페이지
CG디자이너님의 댓글의 댓글
@Rebirth님에게 답글
공업사에서 2700mm 짜리 배송이 가능하다고 해서 그걸로 진행할려고 하는데, 그렇게 되면 뒤틀림 방지를 위해 가로 부재를 더 붙여야 겠죠?
Rebirth님의 댓글의 댓글
@CG디자이너님에게 답글
2700의 무게면 브라켓 만으로는
세울때 틀어질까 불안하네요.
저라면 벽에다 직접 프로파일을 고정해가며 작업할꺼 같습니다.
※ 저 크기를 구현 할 공간과 프로젝트가 부럽습니다~
ㅎㅎㅎ
세울때 틀어질까 불안하네요.
저라면 벽에다 직접 프로파일을 고정해가며 작업할꺼 같습니다.
※ 저 크기를 구현 할 공간과 프로젝트가 부럽습니다~
ㅎㅎㅎ
더높이님의 댓글
1안은 중간 부분이 조립할 때 위치 잡기가 어려우실 거에요.. 그리고 1안의 조립되는 3선이 하나로 만나는 것이 구조적으로 약간 약해보이고요. 결국 조립편의, 구조안정 생각하면 2안이 좋을 것 같습니다.
Rebirth님의 댓글
뒤틀림에 더 안정적이긴 하겠으나...
PU튜브 스크린 고정 정도라면 1안도 상관없을듯 합니다.
단, 브라켓은 프로파일 속으로 들어가는
이너브라켓 사용하시지 말고,
직각 잡아주는 일반 브라켓으로 사용하셔야
조립 후 기립할때 틀어짐이 없을꺼 같습니다.
