3DS 수리용 트랜지스터를 찾아주세요!

알림
|
X
GONY 14.♡.190.189
2024.08.07 23:28
186
4
0
쓰기

안녕하세요. 하화넵니다.


이번에 고장난 New 3ds XL을 구하게되었는데 소리가 안나는 증상이 있습니다.


일단 점검해서 트랜지스터 하나가 나가서 소리가 안난다는 것은 찾았는데 부품 구하기가 너무 어렵네요.

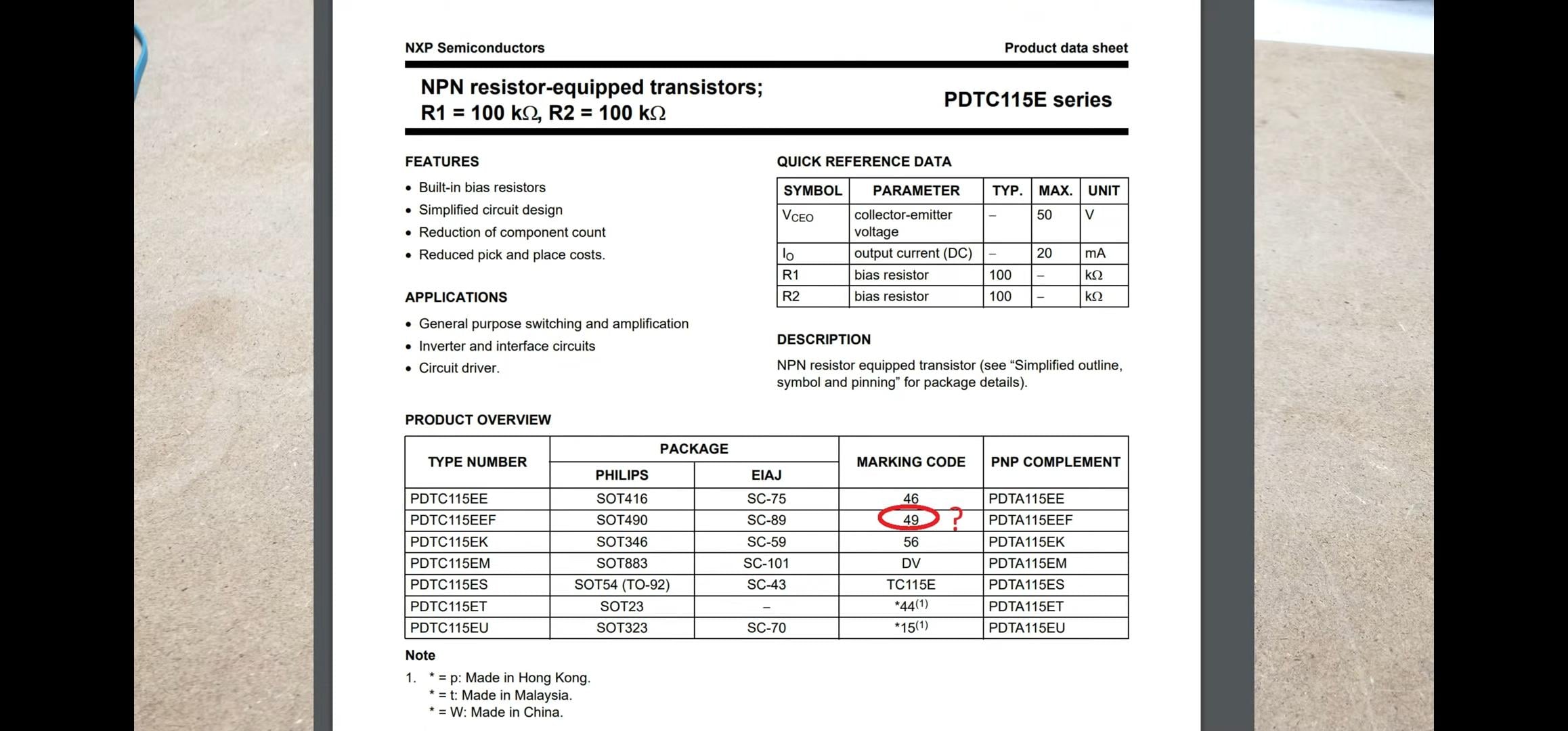

일단 저는 회로에 까막눈이라 어떻게 구해야할지 막막한데 PDTC115EEF 라는 모델명은 찾았습니다.


NXP사의 물건인데 이걸 파는 곳을 찾을 수가 없네요. 혹시 대체 가능한 구하기 쉬운(알리에서 손쉽게 구할 수 있는?) 모델을 찾으려면 어찌 해야 할까요?


댓글 4 / 1 페이지
no_profile 똥글 (220.♡.20.235)
08.08 00:45
거의 대부분의 부품은 데이터 시트가 있습니다. 거기에 보면 스펙(?)이 있으니 같은 스펙의 다른 부품을 찾아 쓰시면 됩니다.
전자부품 판매 사이트같은데서 데이터시트는 검색 할 수 있습니다.

그것보다 트랜지스터 문제인건 어떻게 확인하셨는지 궁금합니다.
회로판에 붙어 있을때는 다른 회로와 간섭으로 명확하게 나오지 않았던 기억이 있습니다.
GONY (118.♡.66.237)
08.08 15:07
@똥글님에게 답글 답변 감사합니다. 수많은 데이터시트를 다 보는 것운 어려울 것 같고 사실 뭐부터 봐야할지도 감이 안와서 그렇습니다 ㅠ

트랜지스터 문제인 것은 유튜브를 참고했고 쇼트시켜보니 사운드가 정상동작 하는 것을 보고 판단 했습니당
역불 (125.♡.111.17)
08.08 08:18
정확하게 PDTC115EEF TR이 나갔다고 확인된 전제하에....

이게 특이한게 TR에 바이어스 저항 100K가 내장된 형태네요
범용 npn TR에 바이어스 저항 100k 2개를 조합해서 사용하면 되겠네요
기존이 smd 타입인데 와이어나 저항 리드로 인출하여 tr은 to-92 타입으로 연결하면 대체가 가능 합니다.
범용 NPN TR은 널려있고.....
문제는 회로에 까막눈인 비전문가라서 직접 작업은 불가능하고 오히려 pcb를 망가뜨릴 가능성이 높습니다.
GONY (118.♡.66.237)
08.08 15:07
@역불님에게 답글 답변 주셔서 감사합니다. 결론은 동일한 트랜지스터를 구해야하는데... 찾아보니 PDTC115EE 모델은 구매가 가능해서 이걸로 대체할까 싶습니다. 다리 모양만 달라서 잘 붙여보면 될 것 같네요. 감사합니다!
