욕실 전기 문제 관련 문의드립니다.

보통 가정집 배선은 전열과 전등라인이 분리되어 있기 때문에 전등이 나갔어도 콘센트는 전기가 들어올수 있습니다.

저 분배기라는 것은 커넥터 인데... 과거에는 전선을 직접 연결해서 테이핑 처리 했는데...
커넥터를 사용하면 테이핑 할 필요가 없고 연결이 수월해서 요즘은 커넥터를 많이들 사용합니다만...
누수의 위험이 있거나 하면 테이핑 하는게 방수가 확실합니다.

차단기가 안떨어졌는데 전구가 나간건 좀 이상하긴 하네요.
어딘가 배선 연결이 제대로 안됐거나...
물이 들어가면서 전구가 손상을 입었거나 한듯 싶습니다.

@돌마루님에게 답글 말씀 감사합니다. 저 커넥터라는게 이해가 안되서요.
단순히 1:1 로 매칭이 되는 - 예전처럼 전선끼리 1:1로 꼬아서 연결하는 - 거면 콘센트에만 전기가 들어가고 전구는 전기가 공급이 될 일이 없는데,
전구에 전기가 들어왔던 걸 봐서는 전구#1로 나가는 선에도 연결이 되어 있는 것으로 보이는데요. 그럼 전구 #2로 나가는 선에도 연결이 되어 있는 것 같은데
뭔가 합선이 되는 게 아닌가 하는 생각이 들어서요.

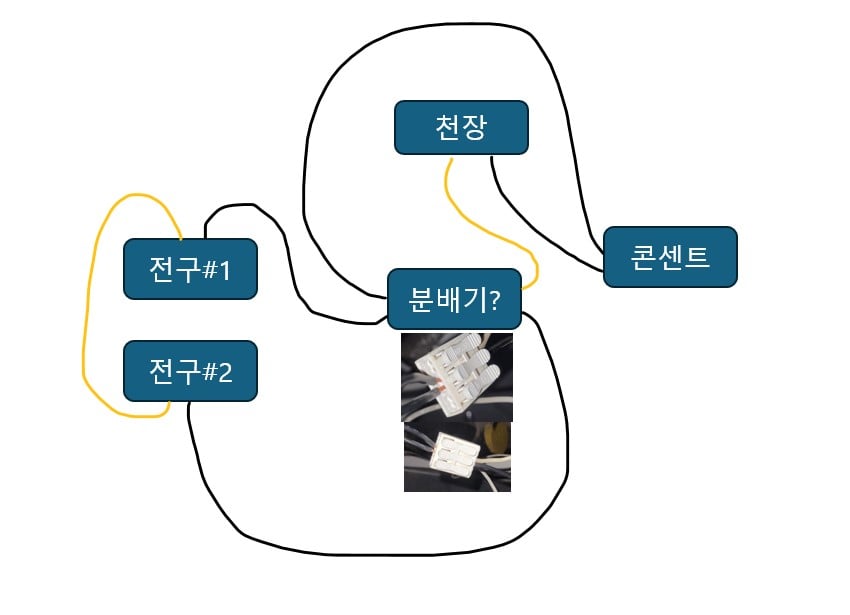

분배기라고 해두신건 단순 커넥터 3구 짜리네요.

그리고 사진을보니 1구에 다 꽂았으므로  분배기 양쪽으로 들어간 모든선이 단락되어있는 상태같습니다. 다 연결된거죠
제가 잘못본게 아니라면 그게 맞는 거 같습니다.

중간에 커넥터 선을 한번 건들진 않았나요?

커텍터 양단을 아래처럼
1  : 1-1
2 : 2-1
3 : 3-1
생각하면  1과 1:1은  서로 연결되어있는 거든요. 나머지도 그런식이고요.  각 숫자에는 두칸구멍이 같은하나입니다.
하나만 예를 들자면  1에 두구멍과 1-1에 두 구멍, 총 4구멍은 모두 같이 연결된거죠.

그런데 사진에 보이는 왼쪽 검은 두선은 2에 모두 꽂혀있으므로 서로 연결되어있습니다.

오른쪽은 잘 안보이는데 이것들이 2:1에 꽂혀있는 거로 보이므로    저 상태로는 모든선이 서로 연결된거나 마찬가집니다. 직렬연결전구 양선이  같이 붙어있으므로 동작하지 못하겠죠.


일단 저 사진대로보면 커넥터 3구를  본래 용도대로 쓴게 아닐거 같습니다(반대편끼리 연결).
도식상, 시설자 의도는 왼쪽은 왼쪽끼리, 오른쪽은 오른쪽끼리 붙게  꽂아두려고 한거 같아요.


제가볼땐 커넥터 오른쪽에 선을 1-1 이나 3-1로 옮기면  커넥터 양쪽 왼쪽선들과 오른선들이 분리되어
전구 1, 2, 콘센트  3개가 모두 직렬연결상태로되면서  스위치켰을때 모두 동작할 거 같습니다.

커넥터때문에 헷갈리면 커넥터는 안쓰고 왼쪽선은 왼쪽끼리 테이핑하고 오른쪽은 오른쪽선끼리 테이핑 연결하시면 될거예요.

그리고 제말대로 현재 커넨터에 꽂힌모든선이 다 연결된 저상태로는 전구가 안켜지는게 맞고요.

전구에 직접적으로 물이 들어가면 전구만 고장나기도 합니다. 그런데 제가 제시한 개선사항대로 셋모두 직렬연결상태로 만들면 하나만 나가도 모두 안되게 됩니다.

@KyleDev님에게 답글 말씀 감사합니다. 욕실 천장 뚜껑 열다가  불이 갑자기 꺼진 것 봐서는
제가 뚜겅 열면서 뭔가 건드렸거나, 아님 물어 닿았거나 인데, 저 커넥터 배송은 제가 따로 건든 게 아니라서 또 애매하긴 합니다.
전구 나간 줄 알고 버렸는데.. ㅠㅠ 일단 말씀하신대로 새 제품 배송오면 저 "커넥터" 왼쪽 것은 왼쪽끼리,  오른쪽 것은 오른쪽 끼리 따로 연결해 보겠습니다.
근데 지금 상태는 말씀하신 대로 다 연결된거면 합선 아닌가요? 두꺼비집이 내려가야 할 것 같은데.... 안내려가네요.
다시 한번 말씀 감사합니다.

@용가리11님에게 답글 현상태는 합선은 아니고 전구 관등회로가 없는 셈 치는 회로가 됩니다.

그림상 '분배기' 왼쪽위 전선과 오른쪽 전선이 합쳐져있기때문에  그부분이 저항이 0에 가까운 값이 되고
그와 병렬연결로 '분배기'왼쪽 아래전선과 오른쪽 아래전선이 관등회로를 이루는데 여기 값이 저항값이 큽니다.

-------------저항 0-----------
|                                    |
----------관등회로저항값----

전류가 왼쪽에서 오른쪽으로 흐를때 이런 병렬연결이므로, 전류가 모두  이론상 저항0인곳으로만 흐릅니다.
그래서 합선이고 뭐고 전구쪽으로는 전기가 흐르질 않습니다.


천장에서 나오는 선 두개가 단락되어야 합선인데 현재는 한쪽선은 콘센트에 연결되어있으므로 콘센트/환풍기 문제가 없으면 합선될일은 없습니다.
나머지는 하나의 선만가지고 얽힌것뿐입니다.

@KyleDev님에게 답글 말씀 감사합니다.!!!
대략 이해한 바로는 지금은 아래 왼쪽 처럼 구성되어 있어서, 전등 들이 동작을 안하는데,
아래 오른쪽 처럼 연결을 하면 전등이 작동을 할 수 있다 라는 말씀이신거요??? :)
근데 전등이랑,  환풍기랑 개별 스위치로 작동하는데 이렇게 연결하면 직렬이라서 둘 다 켜야 작동하는 것 아닌지요..
도대체 어떻게 처음 연결이 되어 있었길래 이렇게 됐는지 아직도 이해를 못하겠네요..
또 한번 말씀 감사합니다.!!

@용가리11님에게 답글 네 오른쪽처럼 하면 모두 직렬연결이라 하나라도 꺼지거나 고장나면 다 같이 안켜지는 예시입니다.

화장실이고 천장에서 나온 선이니까 '콘센트'는 부품이 콘센트일뿐 환풍기 연결하기 쉽게하려고 콘센트 달아놨을 거 같습니다. 백에달린 콘센트는 양선이 두개의 극이지만 저건 그냥 한쪽극 선이 지나가는 구조일거예요.

보통 천장에서 나온 한선은 스위치로 제어되는 극이라서 스위치를 켜줘야 제품들이 동작할 수 있는 구조가 맞아요.
공사가 예외적이거나 도식도를 잘못그린게 아니라면  그렇습니다.

화장실 불켜는 스위치 하나 아닌가요? 환풍기 스위치가 따로 있다면 좀 다를거 같긴 합니다.

그리고 물론 선배열을 바꾸면 병렬연결도 가능은 합니다만 애초에 보통 천장선 한쪽은 스위치로 끊기고 연결되고 하기때문에 저런상태는 병렬연결이어도 다같이 켜지고 꺼지고 할 수 밖에 없어요. 그리고 뭔가 고장났을 때, 물들어갔을때 합선 리스크가 직렬보다 큽니다.

@KyleDev님에게 답글 말씀 감사합니다.
불행하게도 전구#1, 전구#2 같이 작동하는 스위치가 하나, 환풍기가 작동하는 스위치가 하나 해서 총 2개의 스위치가 있습니다.
배선 그림은 아무리 확인해도 저게 맞습니다. 천장에서 선 하나가 더 내려와 있긴한데, 아무 것도 연결 안되어 있었던 것으로 생각되서
(이제 생각해보면 어디선가에서 빠졌을 수도 있었겠네요..ㅠㅠ 단순히 접지로만 생각했었네요.)
결국 사람을 불러서 수리를 해야하지 않을까 싶습니다. ㅜㅜ 뭔가 빠져서 문제가 생긴 것 같은데 도저히 이유를 못찾겠네요..
감사합니다.

@용가리11님에게 답글 스워치 두개 따로 동작하고 천장선이 3개면 접지없이
전원선 극하나 직으로 연결 1과
스위치에서 각각나온 두선 (전원극은 같음)
이렇게 일거예요.
그러면 배선도가 일단 안맞네요

@KyleDev님에게 답글 감사합니다.  저 커넥터에 연결된 선 4개는 제가 건든게 하나도 없는 거라서,
제가 접지라고 생각하고 있던 천장에서 내려온 제 3의 선(녹색선)이 어딘가에 간당간당 연결되어 있다가
제가 뚜껑을 들면서 빠져서 이 사단이 난 것으로 생각되네요. 저 커넥터에 억지로 끼워 놓았던 거였나? 하는 생각이 듭니다.

설상가상이라고, 저희 아랫집에 누수가 발생했다고 관리소에서 확인하러 오셨고 오신김에 여쭤봤더니,
이래저래 선 배선을 다시 잡으시더니 아래와 같이 연결을 해주시네요. 배선도는 아래와 같이 구성이 수정? 되었습니다.
전기도 전등, 환붕기 개별로 잘 들어오네요. 이제 누수만.. ㅠㅠ
도움 진심으로 감사드립니다.!

도식도가 틀린상황에 속단하기 이르고
일단 천장선 3개를 구분해내는게 우선이겠네요

교류 극 구분은 없지만 나뉴기위해 +,- 로 나누자면

보통 선구조는
하나는 전원 +극 다이렉트 연결로 상시 전기를 먹는 선일거고 이개 공통일거예요


나머지 두개는 다른 마이너스극 이겠지만 스위로 끊었다 붙였다 하는 걸고요.


그럼 스위치에서 나온 두선을 구분해야하니 뭔가 전원이 들어오는 전기제품 코드에 두 선씩 연결해 보면서 찾아야겠죠.

제품 플러그에 두선을 각각 연결해놓고  스워치를 다 켰을때 안켜지는게  스위치 1, 2에서 온 선일겁니다.

나머지는 +극 상시 전원 선일거고요.

그럼 +극 선은  콘센트 한쪽,  전구직렬회로 한쪽  공통으로 연결하고

-극 두개는 각각 콘세트에 하나,  전구직렬회로 빈대쪽에 연굘하면 되겠죠.

@KyleDev님에게 답글 아 해결하셨구나 ㅎㅎ 고생하셨습니다

@KyleDev님에게 답글 도움 말씀 감사합니다. 번거로우시겠지만. 쪽지함 확인 부탁드리겠습니다.~

고치셨다는 새로 그려 올리신 거  천장 노란색선이  제가 +로 말씀드린 상시전원 공통선이겠네요

나머지 두개는 -극으로 스위치 두개에서 나온거고요

전구 둘은 병렬연결이고요
