구형 Sharp의 턴테이블을 하나 구했는데... 이게 5pin DIN 하나로만 연결되어 있습니다.

알림
|
X
삶은다모앙 242.♡.221.5
2024.10.08 09:33
167
8
0
쓰기

전원은 12V인것 같고 Copilot을 통해 물어보니..



Sharp RP-6100의 5핀 DIN 커넥터 핀 배열은 다음과 같습니다:

  1. 핀 1: 왼쪽 채널 신호 (Left Channel Signal)
  2. 핀 2: 접지 (Ground)
  3. 핀 3: 오른쪽 채널 신호 (Right Channel Signal)
  4. 핀 4: 전원 공급 (+12V) (Power Supply +12V)
  5. 핀 5: 전원 접지 (Power Ground)

이 배열은 오디오 신호와 전원 공급을 모두 포함하고 있습니다.따라서, 4번 핀이 12V 전원을 공급하는 것이 맞습니다12


이렇게 나오는데... 맞나 모르겠습니다. RCA 잭과 5.5미리 DC jack을 달려고 하는데...

일단 Pin 번호를 알아야 하는데 어렵네요

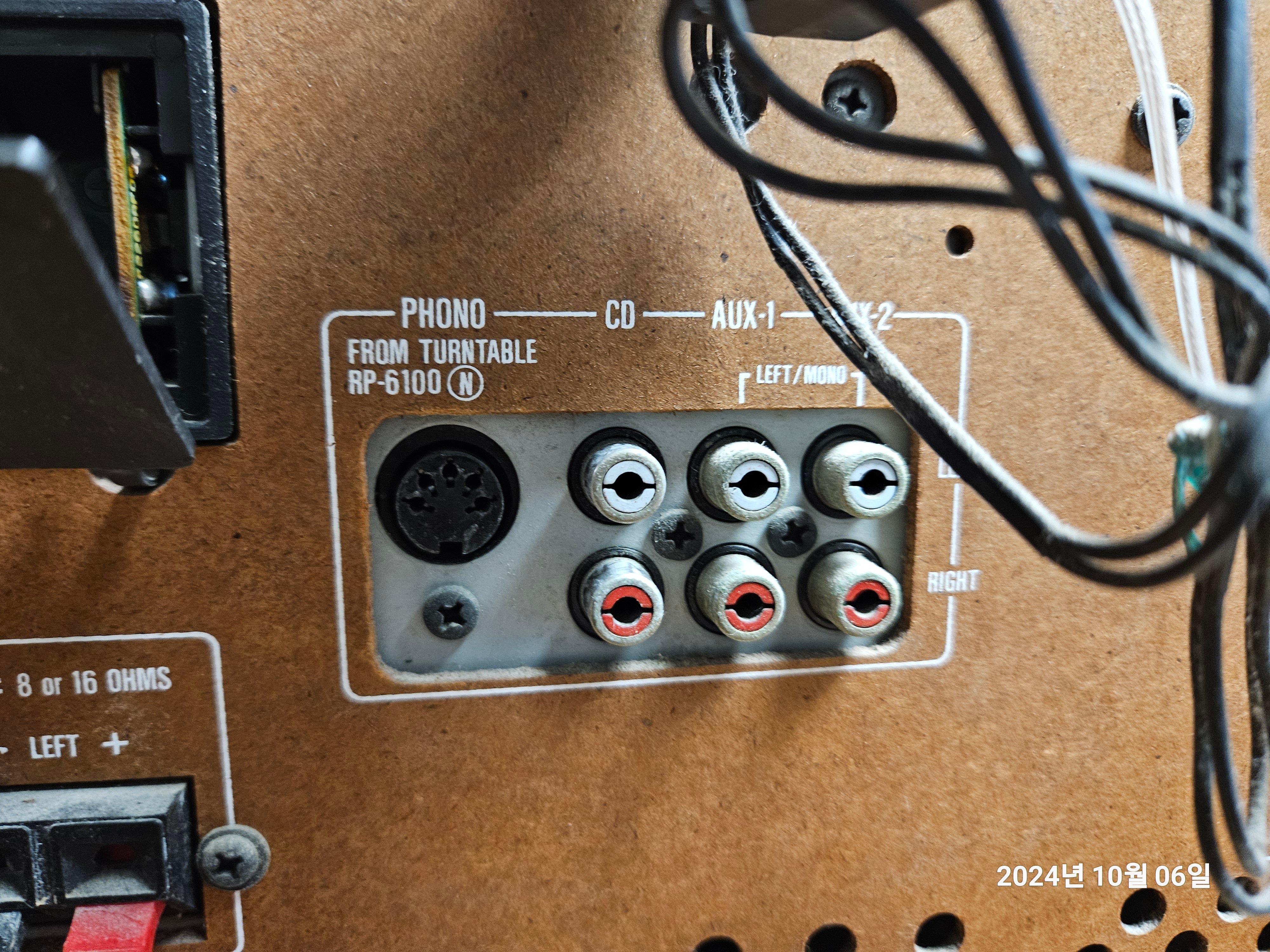

오디오 본체는 SC-6100  턴테이블은 RP-6100 입니다.


본체가 전원이 안들어 오는 고장이라.. 핀번호 확인 못하고 폐기 되었어요 ㅠㅠ

댓글 8 / 1 페이지
기적 (211.♡.43.130)
10.08 11:49
이미지에 있는 5핀 DIN 커넥터를 RCA와 DC 잭으로 변환하려면 핀 배열을 정확히 이해해야 해요. Copilot에서 제공한 정보가 맞다면, 다음과 같이 연결할 수 있어요:

    핀 1 (왼쪽 채널 신호): RCA의 왼쪽 채널에 연결
    핀 2 (접지): RCA의 접지와 DC 잭의 접지에 연결
    핀 3 (오른쪽 채널 신호): RCA의 오른쪽 채널에 연결
    핀 4 (전원 공급 +12V): DC 잭의 +12V에 연결
    핀 5 (전원 접지): DC 잭의 접지에 연결

이렇게 연결하면 오디오 신호와 전원을 모두 사용할 수 있게 되죠. 하지만, 실제로 연결하기 전에 멀티미터로 각 핀의 전압과 신호를 확인하는 것이 안전해요. 잘못 연결하면 장비에 손상이 갈 수 있으니 주의하세요.

---------
gpt 4o 답변입니다.
삶은다모앙 (242.♡.221.5)
10.08 11:52
@기적님에게 답글 AI 2r개가 같은 pin으로..설명하니..
전원 한번 넣어 봐야 겠어요

DIN pin 순서가 참 특이했기에.. 순서대로 12345가 아니더궁요

창고 뒤지면 5pin female이 있을지 모르겠네요 ㅋ
no_profile 자비 (121.♡.181.136)
10.08 19:28
잘 알지도 못하면서, 또한 원하는 답도 아닌데.... 댓글 달아 봅니다.
결론은 버리고 새 것 사세요.
앰프랑 전원을 공유하는 cdp, 턴테이블, 안 봐도....
그것 살리겠다고 찾아 보고, 머리 굴려가면서 이래 저래 할 시간이면 훨씬 효율적인 다른 대안이 있을 겁니다.
삶은다모앙 (61.♡.223.158)
10.08 20:11
@자비님에게 답글 취미 생활입니다. ㅋ
no_profile 자비 (121.♡.181.136)
10.08 20:23
@삶은다모앙님에게 답글 오잉?.... 취미, 그게 다양하다고 말이야 들었는데....
저라면 머리 쥐 뜯어야.... ㅎㅎ
삶은다모앙 (223.♡.218.24)
10.09 06:00
@자비님에게 답글 지금까지 저 핀 번호 확인한다고 뒤지는 것과 이런 질문을 통해 알아 가는것 또.. 막상 해보고 성공도 하고 실패도 하지요
실제 음악을 좋아 하는게 아니라
된다는 거에요 재미를 느끼는지를...

lp의.소리 나는 원리를 보다 보면 이걸 어떻게 찍어 낼까 찾아보고

3d 프린터로 lp를 찍을 수 있는 시절이 오겠지만 의미는 앖겠지요

ROI 안나오는 짓이 취미지요
no_profile 자비 (121.♡.181.136)
10.09 06:11
@삶은다모앙님에게 답글 취미만 다양한게 아니라 생각도 신박하네요?
lp를 3d 프린트로 찍어 낸다?.... 가능할까? 불가능일까? cd 쩜져 먹는 소리가 날까? 안 날까?
취미도 부럽고, 신박한 생각은 좀 더.... ㅎㅎ
의미?.... 디저털 음원 뭐시기는 저는 취급 안하고, 오로지 cd, lp만 취급하는 저는,
cd 쩜져 먹는 소리가 가능한게 lp인데, 이 lp 쩜져 먹는 3d 뭐시기가 나온다면?.... 의미있고, 가능도 하리라 봅니다.
삶은다모앙 (223.♡.218.24)
10.09 06:15
@자비님에게 답글 음을 저장하고 꺼내는 방식이 다양하지요.

이미지를 소리로 저장하는 것이 fax죠..

터미네이터 3인가 여자 터미네이터가 x.25 프로토콜을 입으로 휘파람 불어서 접속하는 장면 보고.. 감동 받았었지요
