Ssd 외장케이스 써멀 패드 붙이는 것 좀 알려 주세요.

팀홀튼
2025.04.09 00:56
336
13
0

그냥 상식적으로는

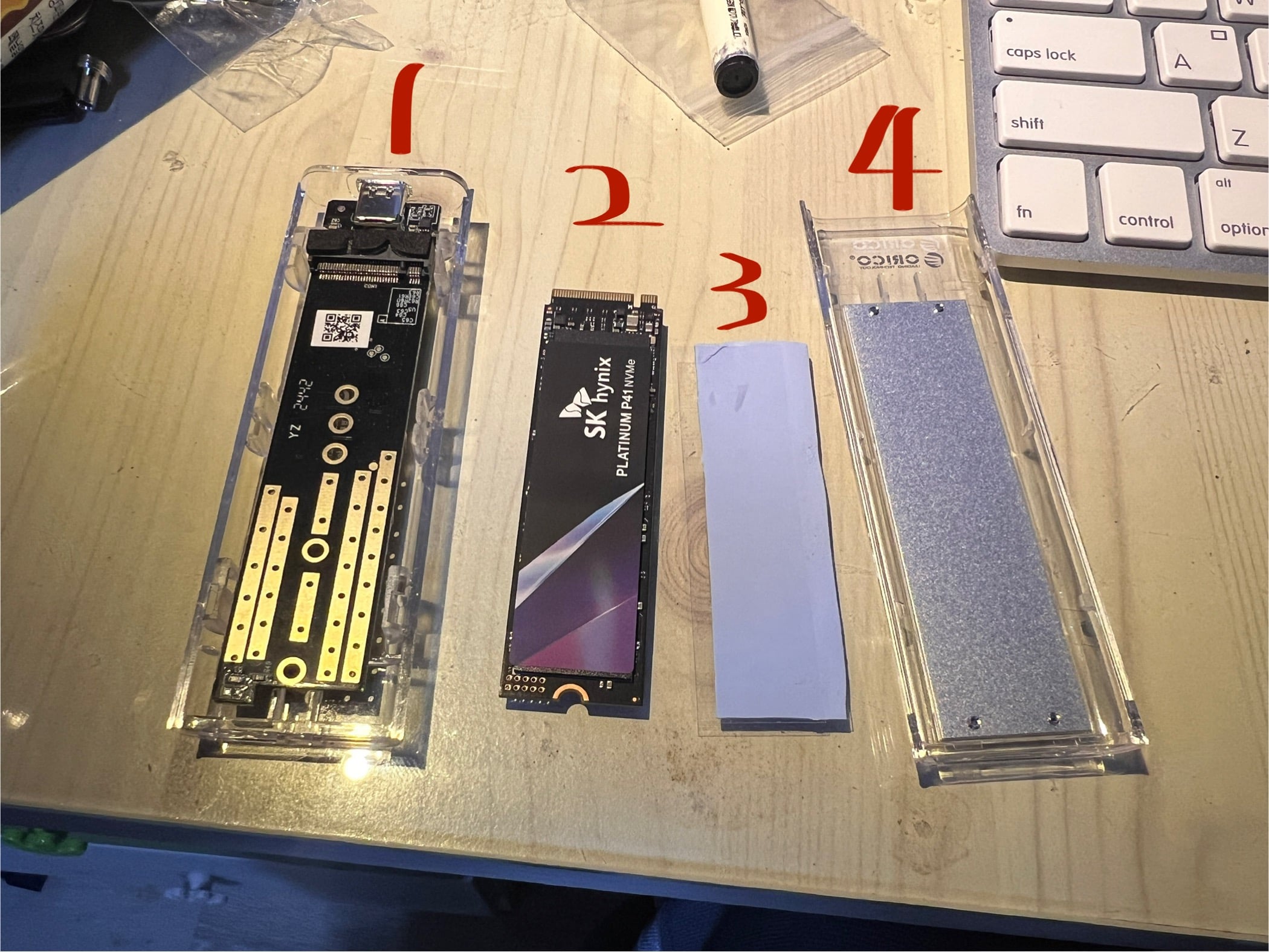

아래쪽부터 1-2-3-4 순으로 쌓으면 될 듯한데,

(4에 알루미늄 붙어 있어요)

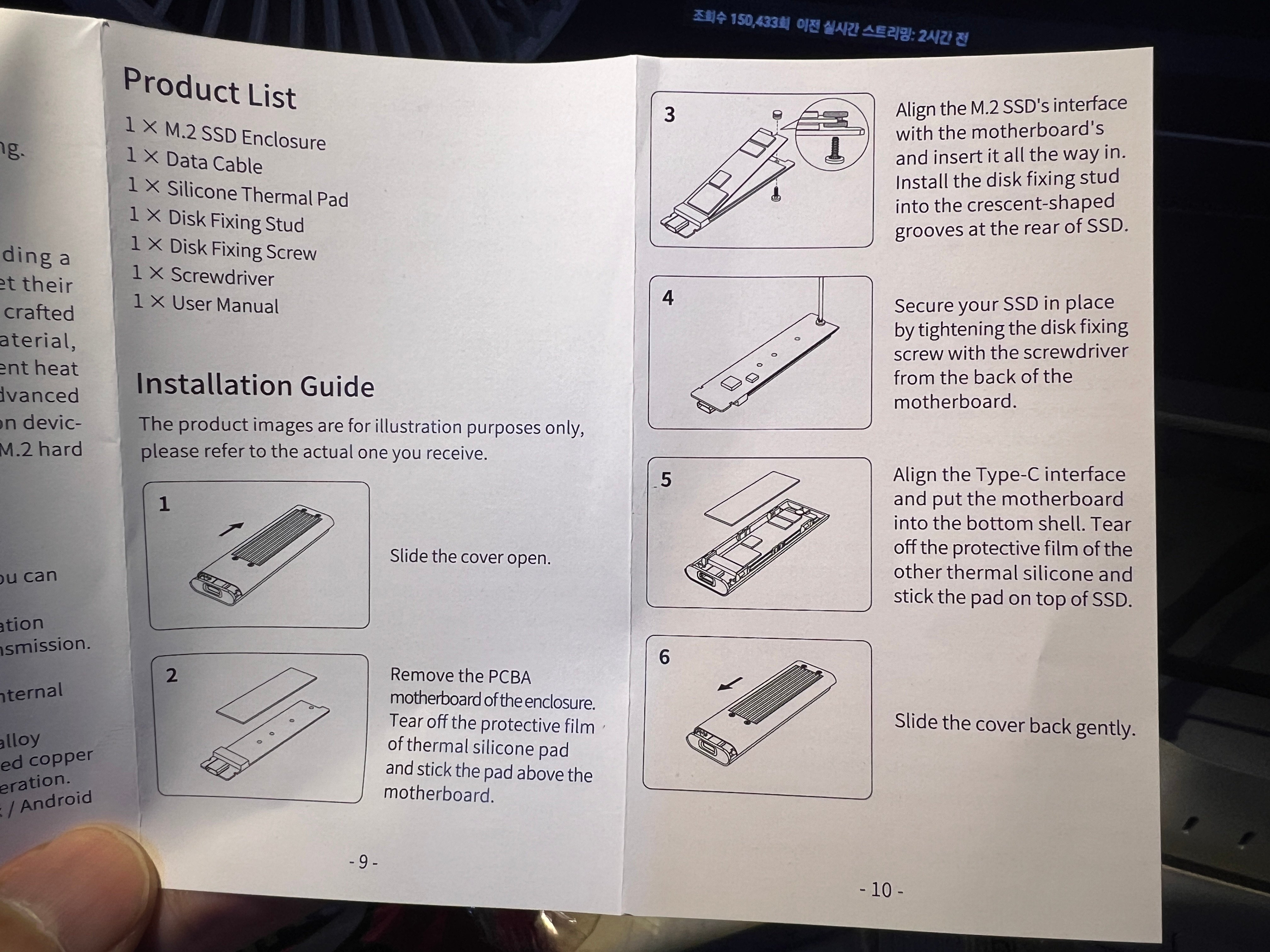

제품 설명서에는 pcb기판을 들어 내고 써멀을 붙이라고 되어 있어서요.

어떻게 해야 할까요?


0명
댓글 13 / 1 페이지
돌마루
04.09 07:02
헐... 저도 1-2-3-4 인줄 알았는데... 아니었군요 ^^;;
제조사 메뉴얼 따르는게 가장 좋을듯 싶습니다 ㅎㅎ

추가로 번역을 보니까...
실리콘을 앞뒤로 붙이는거 같습니다.
팀홀튼
04.09 09:21
@돌마루님에게 답글 복불복으로 1장만 당첨된 듯합니다.
다른 분들 후기에 보면 저랑 똑같은 제품인데 써멀이 2장 들어 있는 분도 있더라고요.
그냥 알루미늄 방열판과 맞닿을 위쪽에 붙이기로 했습니다. ㅎㅎ
no_profile 코파니코피나
04.09 07:17
1.  커버를 열어주세요.
2.  외장 케이스에서 PCBA 메인보드를 분리합니다.
써멀 실리콘 패드의 보호 필름을 제거하고 메인보드 위에 붙여주세요.
3.  M.2 SSD의 인터페이스를 메인보드에 정렬한 후 끝까지 삽입합니다.
디스크 고정 스터드를 SSD 뒷부분의 반달 모양 홈에 맞춰 끼워주세요.
4. 드라이버를 사용하여 메인보드 뒷면에서 디스크 고정 나사를 조여 SSD를 고정하세요.
5. Type-C 인터페이스를 정렬한 뒤 메인보드를 하단 셸에 넣습니다.
다른 써멀 실리콘 패드의 보호 필름을 제거하고 SSD 상단에 붙여주세요.
6. 커버를 부드럽게 다시 닫아주세요.
chatgpt가 번역해준건데, 설명서에 따르면 써멀 패드가 2장이어야 합니다.
설명서 대로 하자면 써멀패드를 잘라서 쓰라는 의도인지....
잘라서 쓰면 컨트롤칩쪽에 붙여주면 되겠습니다.
팀홀튼
04.09 09:18
@코파니코피나님에게 답글 음… 저는 써멀패드가 1장밖에 안들어있네요 ㅠ.ㅠ
다른 분 블로그 리뷰 보니까 2장 들어 있는 게 맞는 듯해요.
그래서 그냥 알루미늄 방열판과 닿을 윗부분에만 붙이기로 했습니다.
팀홀튼
04.09 09:20
@코파니코피나님에게 답글 컨트럴칩 쪽이면, 어느 부분을 말씀하시는 건지요?
제가 ssd는 처음이라서 ;;
조언 좀 부탁드리겠습니다.
no_profile 코파니코피나
04.09 09:26
@팀홀튼님에게 답글 SSD m.2 커넥트 근처에 컨트롤러 칩이 있습니다.
거기에서 열이 많이 발생합니다.
팀홀튼
04.09 13:11
@코파니코피나님에게 답글 감사합니다 ^^
도깨비방뫙
04.09 08:12
3번이 두겹인지 보시고, 두장이면 위아래로, 한장이면 위에만 붙이세요.
팀홀튼
04.09 09:19
@도깨비방뫙님에게 답글 한겹이네요 ㅎㅎ
다른 블로그 리뷰에 보면 패드가 2개인 분도 있고, 1개인 분도 있고… 복불복이네요 ㅎㅎ
no_profile 아찌
04.09 08:47
pcb기판 뒷면에 스크류를 조여야해서 어쨌든 빼긴빼야됩니다
써멀이 한장이면 위에만 붙이면 되지 싶습니다
팀홀튼
04.09 09:19
@아찌님에게 답글 감사합니다. 선택의 여지가 없네요 ㅎㅎ
윗부분에 붙였습니다.
LiNE
04.09 08:54
해당 인클로져 많이 써봤는데 닫을때 6번처럼 밀어서 닫지 마시고 정위치에 놓으신다음 눌러서 닫으세요.
써멀패드와 제대로 밀착되어 있는 경우 저렇게 닫으면 써멀패드가 밀립니다.
팀홀튼
04.09 13:10
@LiNE님에게 답글 오~ 좋은 정보 감사합니다.
안그래도 어떤 후기 보니까 슬라이딩으로 닫으면서 써멀패드가 밀리는 경우도 있더라고요.
