커넥터 이름. 궁금해서 사진 올립니다.
오
오비완 (68.♡.121.158)
2025년 8월 30일 AM 06:01 · 수정됨(08. 31. 02:16)
조회 643 공감 0

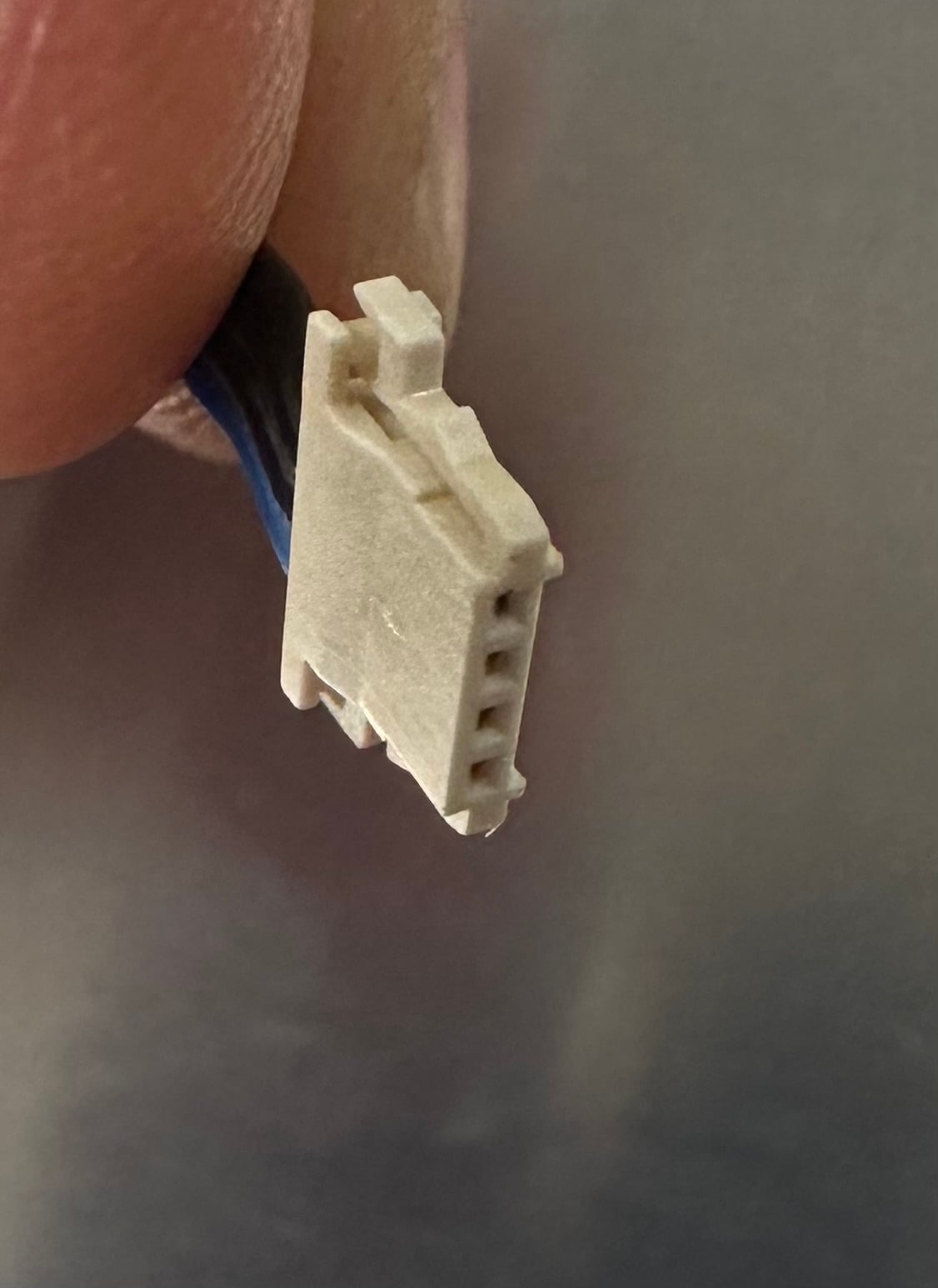

혹시.. 이 커넥터 이름 아시는 분 계신가요?
모니터 분해해서 led 바꿔보려는데, 커넥터 찾고 있습니다.
댓글 (6)
-
도도깨비방뫙
25.08.30 · 222.♡.161.205
- 오
오비완
→ 도깨비방뫙 작성자 25.08.30 · 68.♡.121.158
앗.. 저도.. 챗지피티 돌려봤는데요.. 동일한 결과과 나왔는데요.. 좀 의심스러워서 글 올렸습니다. 감사합니다. -
Ggeonex
25.08.30 · 211.♡.8.214
Gemini도 같은 의견입니다.
사진 속 커넥터는 JST-XH 시리즈 4핀 커넥터일 가능성이 매우 높습니다.
JST-XH 커넥터의 특징
핀 간격(Pitch): 일반적으로 2.54mm (또는 2.5mm) 규격을 사용합니다. 이는 전자회로 기판(PCB)이나 브레드보드에서 흔히 사용되는 간격과 동일합니다.
용도: 배터리 밸런싱 케이블, RC 서보, PC 팬, 3D 프린터의 스테핑 모터 등 다양한 전자기기에서 널리 사용됩니다.
형태: 사진에서 보시는 것처럼 플라스틱 하우징(암)과 기판에 장착하는 헤더(수)로 구성됩니다. 사진의 부품은 전선이 연결된 암(Female) 커넥터 하우징입니다.
구매 시 확인할 점
정확한 부품을 구매하시려면 가지고 계신 커넥터의 **핀과 핀 사이의 간격(피치)**을 자로 측정해 보시는 것이 가장 좋습니다. 만약 2.54mm가 맞다면 'JST-XH 4핀 커넥터' 또는 '2.54mm 피치 4핀 커넥터'로 검색하여 구매하시면 됩니다.
온라인 전자부품 쇼핑몰이나 관련 DIY 쇼핑몰에서 쉽게 찾으실 수 있습니다. - G
geonex
→ geonex 25.08.31 · 104.♡.68.24
이 글이 @오비완 님에게 혼선을 더해드린 것 같네요. 죄송합니다. ㅠㅠ -
폭폭설고양이
25.08.30 · 211.♡.174.127
위에 AI 답변들은 참 이상하네요. 제안된 JST-PH나 XH 계열로 한 번만이라도 직접 찾아보시면 커넥터 외형이나 잠금장치 위치부터가 아예 다른데... 제가 보기에는 단종된 Molex IllumiMate 계열인거같고 가장 비슷한 하우징 품번은 1040850400 인데 확실하지는 않네요. 핀 사이 간격이나 커넥터 바로 옆에 자 대고 찍은 사진이 있으면 좀 더 확실하게 파악가능할 것 같습니다. - 오
오비완
→ 폭설고양이 작성자 25.08.30 · 207.♡.5.127
그렇죠.. 저도 지피티가 찾아준 커넥터가 영 모양이 이상해서, 글 올렸습니다. 댓글 주신걸로 더 찾아보겠습니다. 감사합니다
댓글을 작성하려면 이 필요합니다.
알리에서 jst connector로 검색해보세요. 비숫한게 많네요.
