메인보드 - ASUS ROG CROSSHAIR X870E HERO

M.2 슬롯이 총 5개

-- 1,2,3 번은 PCIe 5.0

4,5번은 PCIe 4.0 입니다.

1번 슬롯에 PCIe 5.0 방식의 M.2를 꽂고

2, 3번은 비우고

4, 5번은 PCIe 4.0 방식의 M.2 두 개를 꽂아

총 3개를 사용하고

그래픽카드는 PCIEX16_1 슬롯 하나만 사용한다면

SSD와 그래픽카드 모두

지원하는 최고속도를 그대로 사용이 가능하다는 뜻이겠죠?

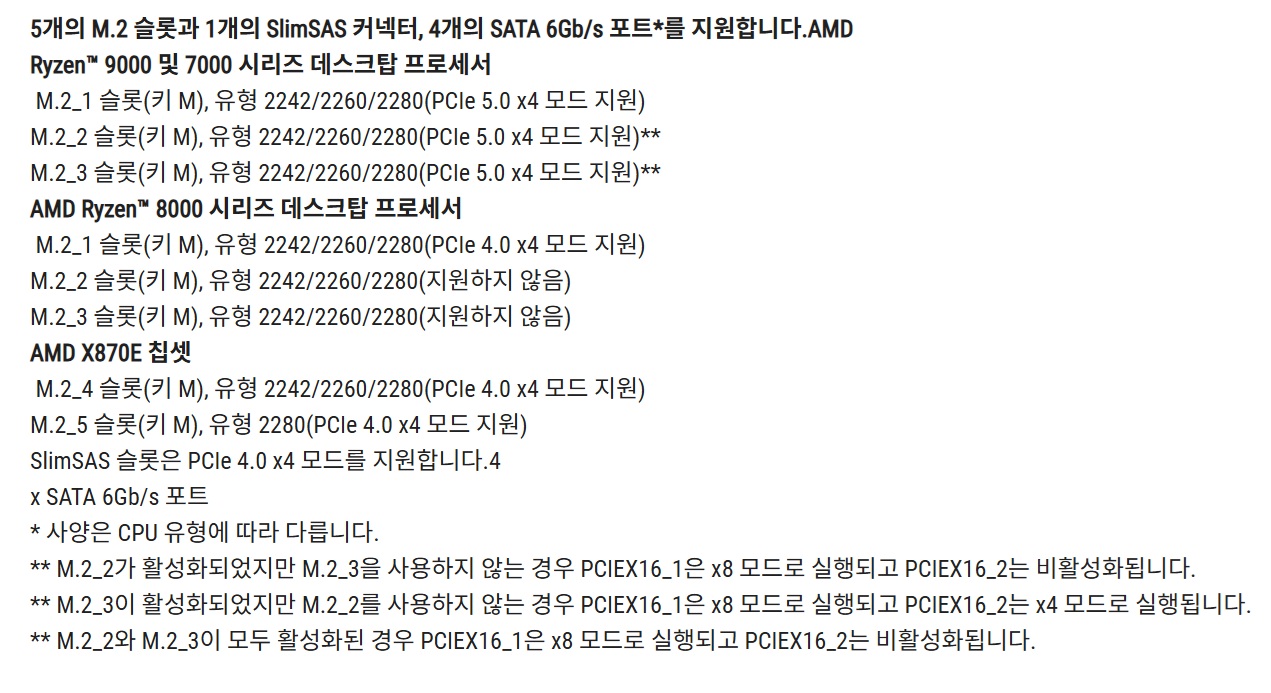

추가로 그림의 내용을 옳게 해석한 거라면

M.2 슬롯 2, 3번 어디든,

SSD를 추가하면

그래픽카드는 8배속으로 떨어진다는 뜻으로 이해하면 되겠죠?
