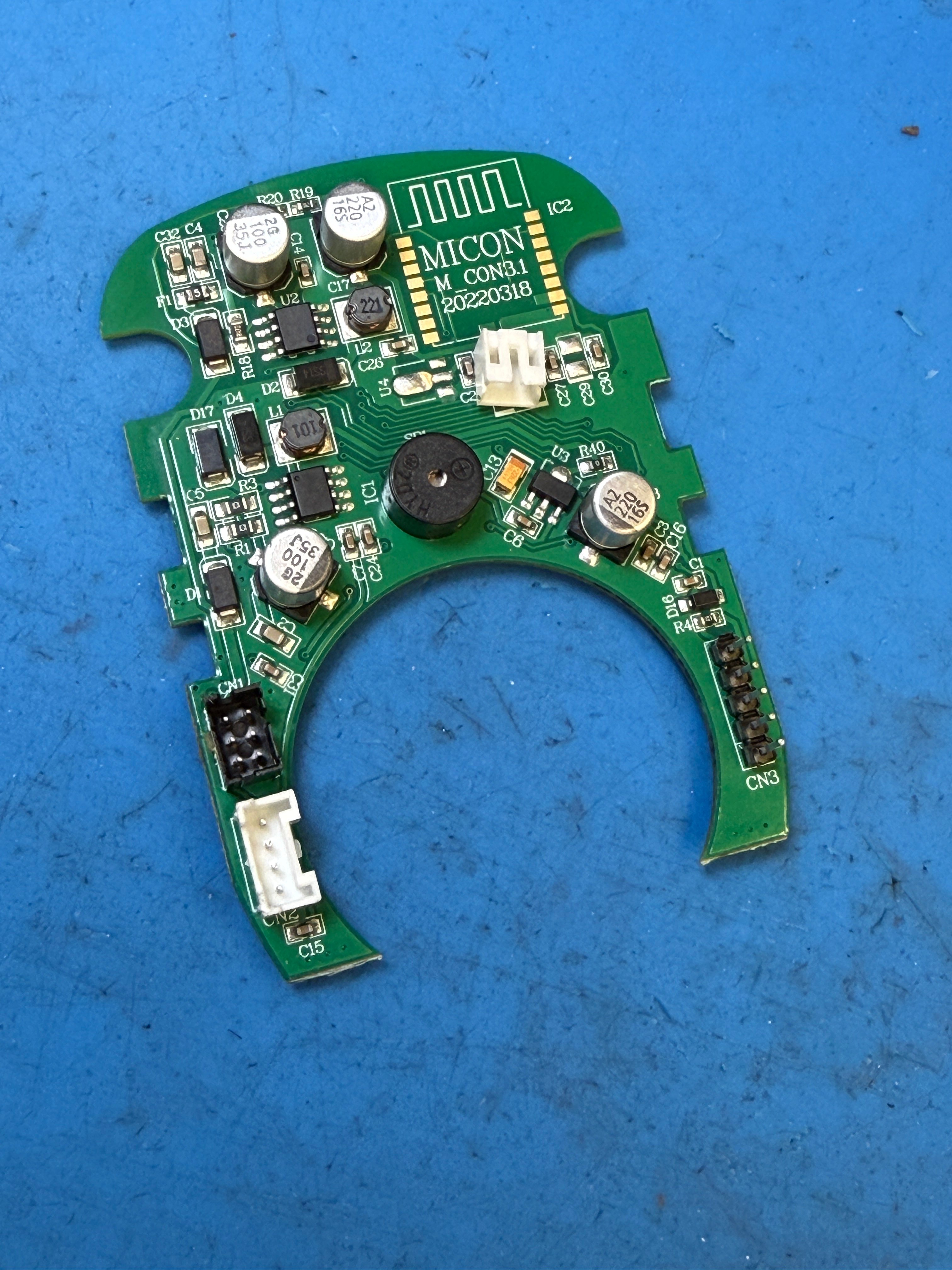

전동 휠체어 조이스틱인데 여기에 배터리 전원이 들어와서 콘트롤러에 전원이 들어오고 작동하게 하는겁니다.
제가 전화기 수리를 해서 지인이 부탁한거지만 이건 어디서 봐야되는지 통 모르겠네요.
일단 제가 확인해본건 배터리가 24볼트가 충전되있고 전압이 여기 콘트롤러까지 들어오는건 확인했습니다.
왼쪽 검정꼬타리에 전원이 들어오는데 여기서 보드로 연결이 안됩니다.
어디부터 검사를 해야되는지 도움을 받을 수 있나해서 문의드립니다. 감사합니다.
댓글 (8)
-
하하드리셋
05.26 · 223.♡.91.200
- T
todesto
→ 하드리셋 작성자 05.26 · 146.♡.136.45
감사합니다. 뒷면도 부품이 있습니다.
다이오드에서 입출력확인은 어떻게 하난요. 전원24볼트 연결하고 전압울 재야되는건지요.
제가 이쪽으론 무외한이라…. 죄송합니다.
- 하
하드리셋
→ todesto 05.26 · 223.♡.91.200
뒷면 사진도 올려주세요 ^^
다이오드는 단방향 부품입니다
띠가 없는 부분에서 띠 있는 부분으로만 전기가 흐릅니다...
띠 없는 쪽에 24V가 걸리는지 보고 반대편엔 보통 0.2~0.5V정도 drop이 되는데 24V언저리가 나오면 정상 부품이라는 거고 안나오면 망가진 겁니다
- T
todesto
→ 하드리셋 작성자 05.26 · 104.♡.48.98
내일 해보겠습니다. 그리고 제가 쪽지 보내드려도 될까요?
- 하
하드리셋
→ todesto 05.26 · 223.♡.91.200
넵 .^^
- T
todesto
→ 하드리셋 작성자 05.27 · 146.♡.146.40

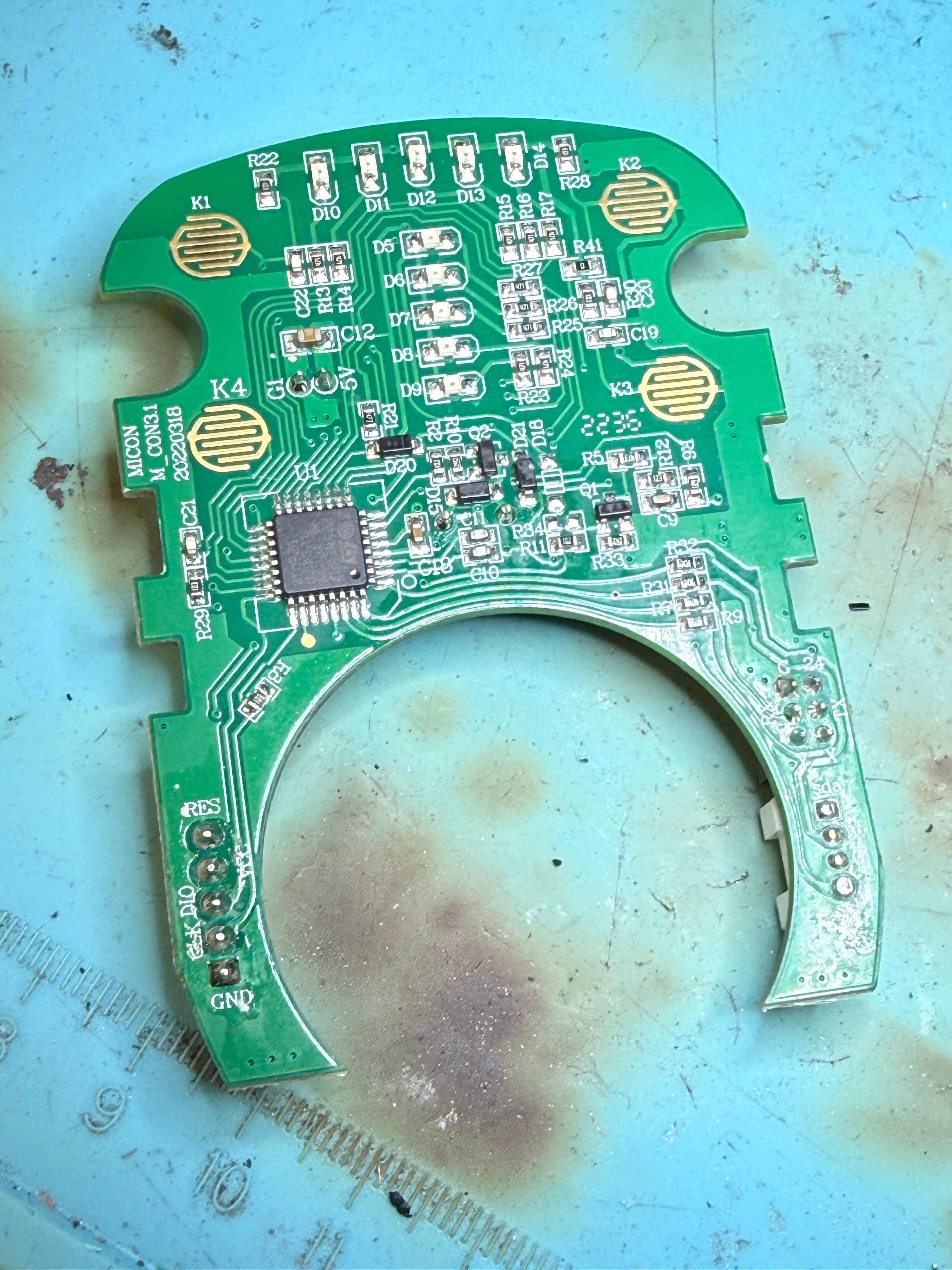

뒷면입니다. - 하
하드리셋
→ todesto 05.27 · 223.♡.91.175
여긴 모터 제어 컨트롤러랑 스위치 (K1~4), LED (백라이트용도?) 정도 있네요..
- 하
하드리셋
05.26 · 223.♡.91.200
그리고 IC2에 부품 달면 무선 리모컨 이런거 쓸 수 있나 보네요 ㅎㅎㅎㅎ
댓글을 작성하려면 이 필요합니다.
왼쪽 6핀에서 전원이 들어오고 D1 (다이오드)를 통해서 나가는데요
다이오드 입출력 확인해보세요
보드 뒷면에도 부품이 있나여?
그리고 IC1, U2가 전원 buck ic 같고요
U3는 LDO같습니다
각각 전원 출력이 되는지 봐야 할거 같네요
일단 메인 전원이 보드쪽으로 들어가지 않는다 하니 Diode위주로 함 보시기 바랍니다
