안녕하세요 반갑습니다 소소하게 집안에 스위치를 IOT로 변경해 보려고 합니다.
1차로 화장실을 대상으로
습도가 높아지면 환풍이 돌고 사람이 들어가면 불이 켜지고 정도로 구상중입니다
아파트 화장실 스위치가 3구 스위치를 Tuya 스마트 스위치로 변경해 보려고
기존 스위치를 열어보니 1.2.3. 스위치 마다 개별의 전원선이 내려와 있습니다.
스마트 스위치 관련 영상을 보면 1구 에서 받은 전원선을 2구와 3구로 점프한 세팅으로 되어 있던데.
저희집을 각 스위치마다 전원선이 내려와 있습니다..
1구 화장실 등 / 2부 샤워실 등 / 3구 환풍기
스마트 스위치 상품들을 살펴보면 전원선 입력은 1개만 있고
각 전구로 나가는 선연결구만 있는것 으로 보입니다.
이경우 제가 선택할수 있는 스마트 스위치 방법이 있을까요 ?
단순하게 조명에 연결된 전원선3개를 1개로 묶어서
스마트 스위치 입력 전원선1개에 연결하는 방법에는 문제가 없을지 요 ?
혹은 스마트 스위치가 아니면
최소한 환풍기 1개만 스마트 스위치 모듈로 연결해서 사용하는 방법이 있을까요?
=========추=가========

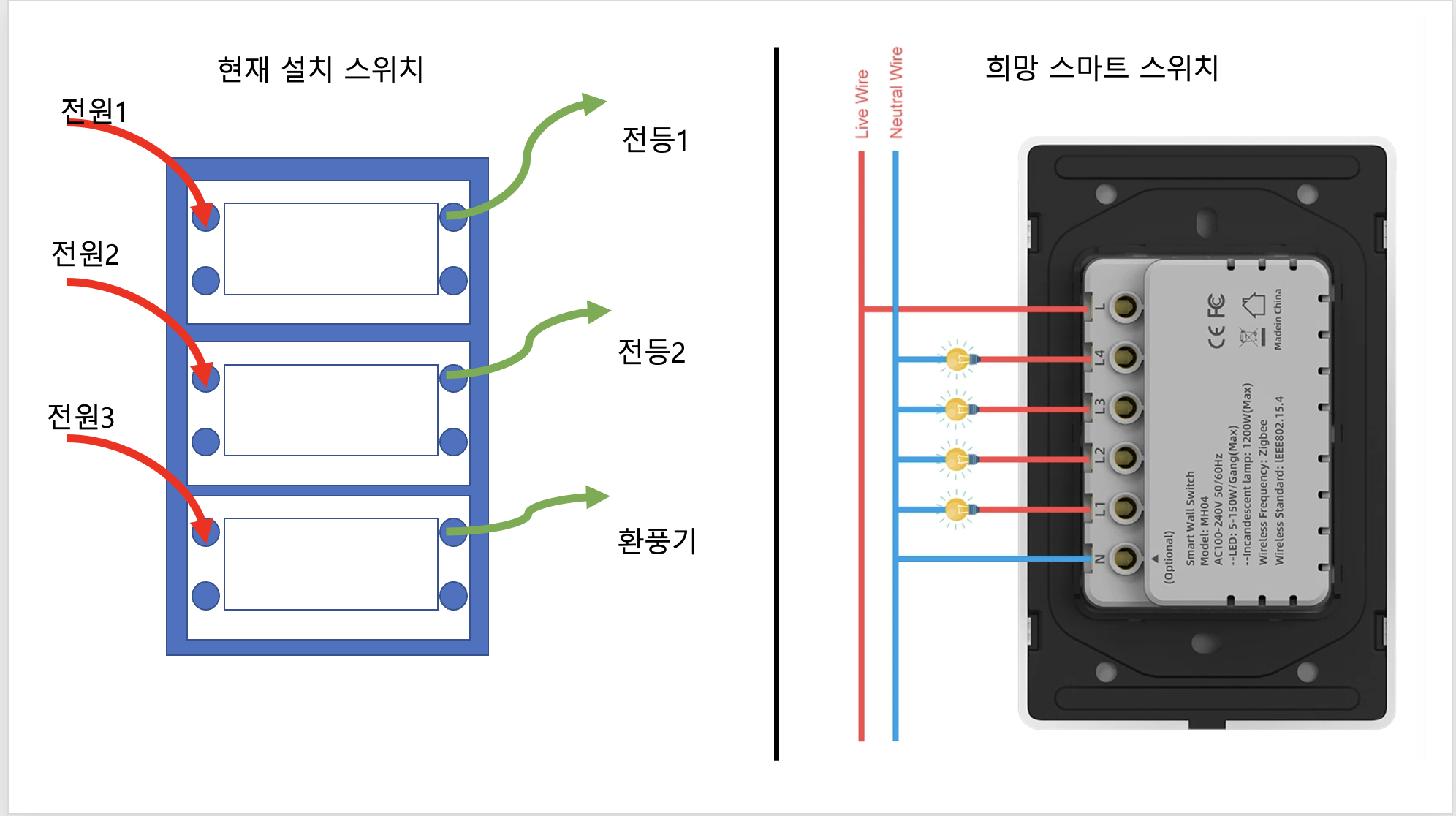

사진으로 남기면 좋다고 하시는데 지금 스위치를 여는것은 상황이 여의치 않아서
대충그림으로 남겨봅니다.
현재 설치 스위치의 전원 선 1.2.3.을
스마트 스위치의 L 에 3개를 묶어서 붙이면 되는지 ? 가 질문의 요지입니다.
생각해보면 따로 전원선을 3개를 한 이유가 있는것 같기도 하고 말입니다.
댓글 (9)
-
하하드리셋
07.02 · 223.♡.51.155
- 광
광야에외치는소리
→ 하드리셋 작성자 07.02 · 182.♡.247.245
스위치는 보통의 3구 스위치입니다 /. 스마트 스위치는 아직 구매전입니다.
스위치 1 전원선 1 --- 리턴선 전구
스위치 2 전원선 2 --- 리턴선 전구
스위치 3 전원선 3 --- 리턴선 환풍기
요런 구조입니다 - 하
하드리셋
→ 광야에외치는소리 07.02 · 223.♡.51.155
혹은 스마트 스위치가 아니면
최소한 환풍기 1개만 스마트 스위치 모듈로 연결해서 사용하는 방법이 있을까요?
요 말씀을 제가 이해를 못해서요 ㅎㅎㅎㅎ
기존 스위치 대신에 스마트 스위치(1구)가 꼽히는 거라면 한번에 키고 껴야 하는 구조라서요
그래서 어떤 스마트 스위치가 형태인가 문의드려봤습니다.
-
건건더기
07.02 · 112.♡.35.146
설명만 놓고보면 중립선까지 있는게 아닌가 싶네요....
-
UUnd3r9r0unD
07.02 · 118.♡.62.3
사진을 찍어서 보여주시면 더 좋을 것 같은데..
그러니까, 전기가 들어오는(?)쪽은 하나이고, 각각의 스위치에 또 다른선이 하나씩 그러니까 총 4개의 선이 있는거죠?
- 광
광야에외치는소리
→ Und3r9r0unD 작성자 07.04 · 182.♡.247.245
전기가 들어오는 쪽이 스위치 마다 각각 해서 3개요.
그림으로 그려서 첨부했습니다 한번 살펴봐주세요 -
쩝쩝쩝박사
07.03 · 222.♡.88.247
이런거 말로 하시면 안되고 촤소한 스위치 결선을 사진으로 보여주시고 스마트 스위치 결선부도 사진으로 보여주셔야 전기 사고가 안납니다.
말로만 하면 각자 상상하는게 다를 수 있어서 스위치 펑 또는 차단기 떨어져요.
- 광
광야에외치는소리
→ 쩝쩝박사 작성자 07.04 · 182.♡.247.245
사진은 아니지만 그림으로 올려봤습니다.
- 쩝
쩝쩝박사
→ 광야에외치는소리 07.04 · 222.♡.88.247
보여주신 그림은 정말 이해가 안됩니다.
일반적으로는 다음과 같이 결선합니다.
노란선은 스위치 점프선입니다. 스위치 좌측 구멍 2개는 내부적으로 쇼트되어 있습니다. 우측도 마찬가지입니다.
스위치에는 상선 하나만 와야하는데 왜 상선이 3개가 따로 왔는지 알 수가 없네요.
이걸 확인하려면 스위치로 온 상선 3개가 하나의 차단기에 묶여 있는지 도통테스터기로 시험해보는 수 밖에 없습니다.
상선 3개를 묶었다가 차단기가 떨어지는 이유를 전기업자가 못 찾는 상황이 생기면 업자가 도망가거나 댁내 배전을 싹 뜯어고쳐야 하는 엄청난 공사가 발생 가능성이 있습니다.
도통테스터기 하나 사셔서 차단기 다 내리시고 스위치 상선 3개가 같은 차단기 부하측에 연결된 건지 확인하시는 수 밖에 없습니다.
댓글을 작성하려면 이 필요합니다.
단순하게 조명에 연결된 전원선3개를 1개로 묶어서 스마트 스위치 전원선1개에 연결하는 방법에는 문제가 없을지 요 ? ===> 이러면 다같이 켜지고 다같이 꺼지죠....
스위치가 어떤 구조? 형태인가여?
