안녕하세요.
현재 K7 프리미어 X에디션운행하고 있습니다.
X에디션에는 리어 전동커튼이 없어서 중고로 부품을 구매해서 DIY하려고 준비하고 있습니다.
배선이 없기 때문에 회로도를 보며 배선 구매 및 커넥터를 구입했습니다. 근데 여기서 문제가 있습니다.
회로도만 보고 리어커튼 모터와 BCM을 연결해주는 배선을 넉넉하게 0.5SQ(20AWG)로 준비했습니다.
(BCM쪽 커넥터도 구매했는데 0.5SQ짜리더라구요)
근데 정작 리어커튼과 연결되는 AS용 커넥터를 구매해서 확인하니 무려 3SQ짜리 배선으로 되어 있습니다.
이 경우 그냥 0.5SQ 배선으로 결선해서 BCM까지 연결해도 무방한지 궁금합니다.
리어커튼 모터에서 MF11(메인 커넥터와 플로어 커넥터 연결)을 거쳐 BCM으로 가도록 되어 있습니다. 어차피 DIY할 예정이니 커넥터를 거치지 않고 BCM으로 직결해도 될지요?
댓글 (5)
-
하하드리셋
07.03 · 223.♡.94.193
- R
RYUEK
→ 하드리셋 작성자 07.03 · 155.♡.174.131
답변 감사드립니다.
1. 연선처럼 2선을 꼬아 하나의 배선에 연결해서 배선 용량을 늘려 사용하라는 말씀이시죠?
사실 용량이 문제라기보단 회로도와 다르게 AS용 커넥터에 붙어있는 배선은 두꺼울까 궁금했습니다. ㅎㅎ
2. MF11 커넥터에서 BCM까지 가는 배선이 살아있을거라고는 생각 못했습니다.
열어보고 살아있다면 모터->MF11 커넥터까지만 연결해야겠네요.
- 하
하드리셋
→ RYUEK 07.03 · 223.♡.94.193
모터 구동 전선이라 두꺼울수록 좋아요 ^^
모터 구동전류가 높지는 않겠지만 ^^
그리고 AS용 커넥터가 여기저기 쓰여서 아마 배선 두꺼운걸로 했을거에요
차량 제조시 들어가는 배선은 이미 정해졌으니 다를꺼고요 ^^
배선은 살아 있는지 부터 확인해보세요 ^^
- R
RYUEK
→ 하드리셋 작성자 07.03 · 155.♡.174.131
두꺼운 배선도 그냥 준비해야겠습니다. 배선이 살아있을 가능성은 생각도 안하고 있었는데 커넥터 핀도 찾아봐야겠구요. ㅎㅎ
답변 감사드립니다~
-
쩝쩝쩝박사
07.04 · 222.♡.88.247

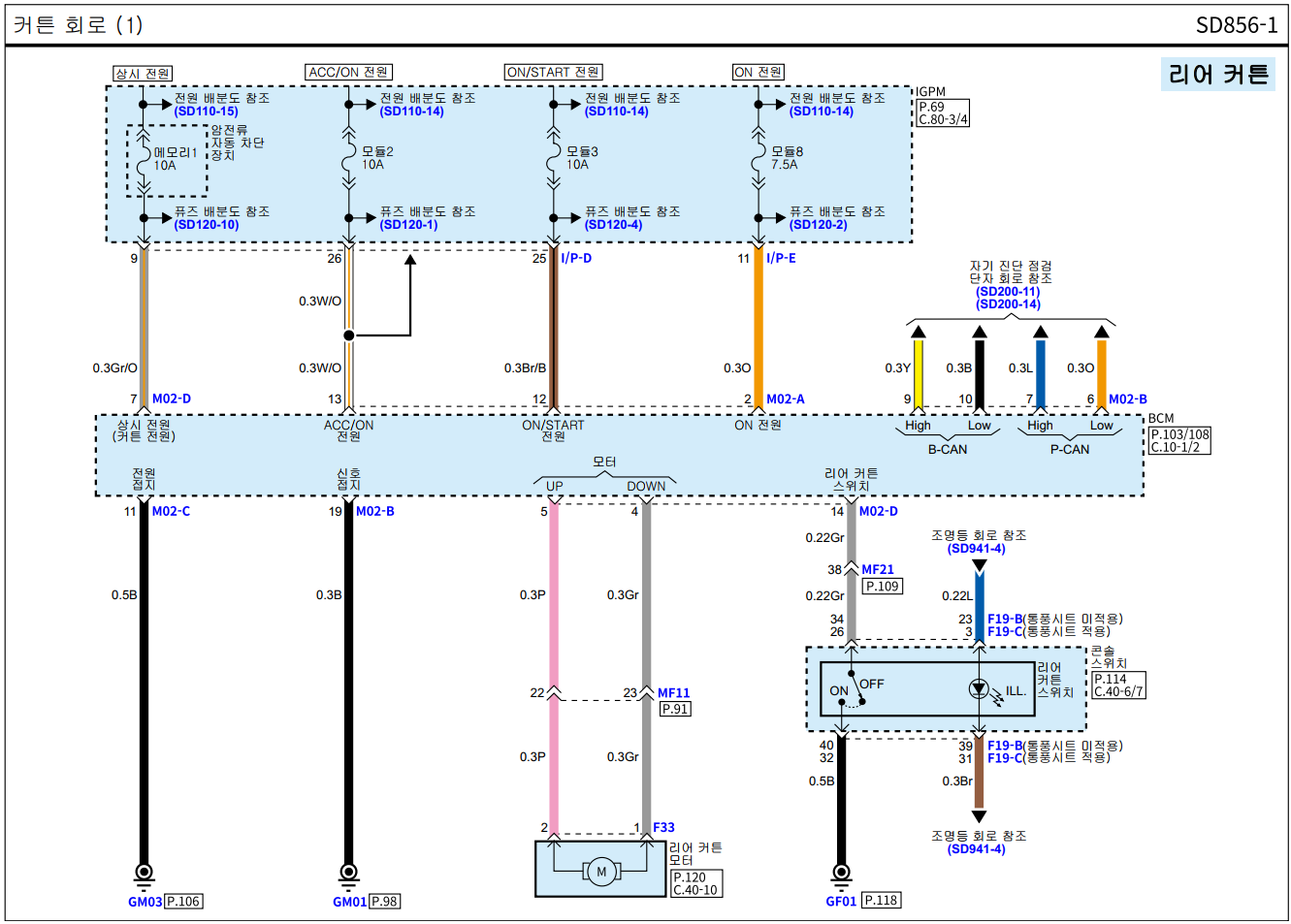

결선도에는 모터선이 0.5로 되어 있네요.
댓글을 작성하려면 이 필요합니다.
이 경우 그냥 0.5SQ 배선으로 결선해서 BCM까지 연결해도 무방한지 궁금합니다.
==> 배선이 넉넉하다면 병렬로 더 연결해도 됩니다 기존 2선 --> 각각 2선씩 해서 4선이 되는거죠
이러면 전류가 나눠져서 가니 기존 배선이 얇다하더라도 괜찮을 겁니다
리어커튼 모터에서 MF11(메인 커넥터와 플로어 커넥터 연결)을 거쳐 BCM으로 가도록 되어 있습니다. 어차피 DIY할 예정이니 커넥터를 거치지 않고 BCM으로 직결해도 될지요?
===> 모터랑 BCM이 연결만 되면 되는데 아마 MF11 배선은 나와 있을거 같으니 여기로 연결하면 자연스럽게 BCM하고 연결이 되지 않나 싶네요? 안그러면 BMC에서 직접 배선 물어야 하는데 말이죠
