-케이스
미도리(MIDORI) 5L-V2.2
가로 103mm X 높이 197 X 깊이 266
샌드위치 구조의 알루미늄 케이스 입니다.
이런 스타일 케이스 답게 전부 분해되서 얇은 박스에 포장되어 옵니다.
주문하고 1주일 정도 걸려서 받았습니다. (일본 발송 EMS)

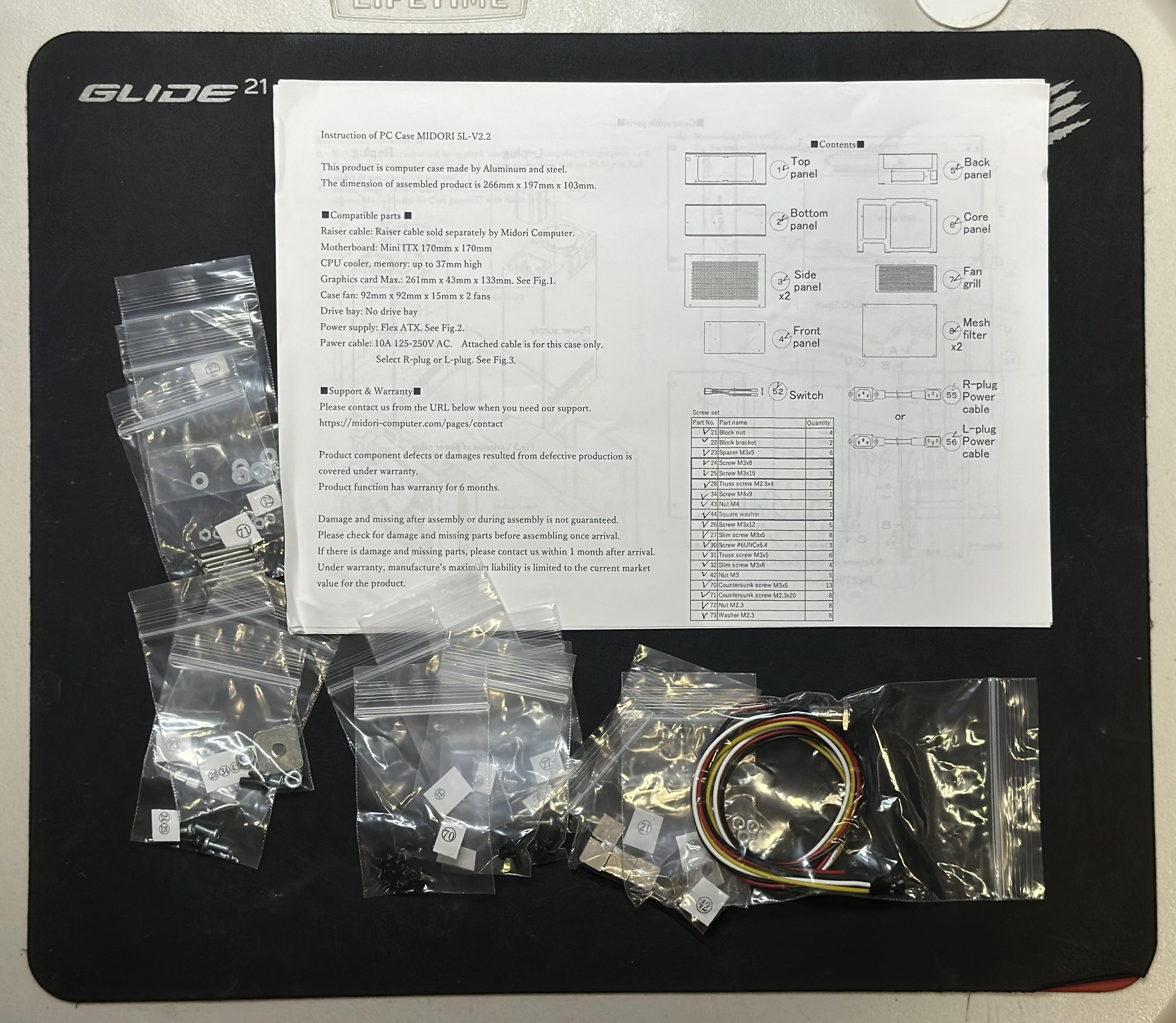

조립에 필요한 볼트 세트 입니다.
설명서에 인쇄된 번호와 부품 개수 전부 이상없나 체크를 해야 합니다.
체크 결과 여유분 1개도 없이 딱 맞습니다.
조립할 때 전부 사용하기 때문에 잃어버리면 안 됩니다.
설명서에 필요한 번호와 부품을 자세하게 알려주기 때문에 그대로 따라만 하면 되긴 합니다.
-코어 패널 + 후면패널 조립

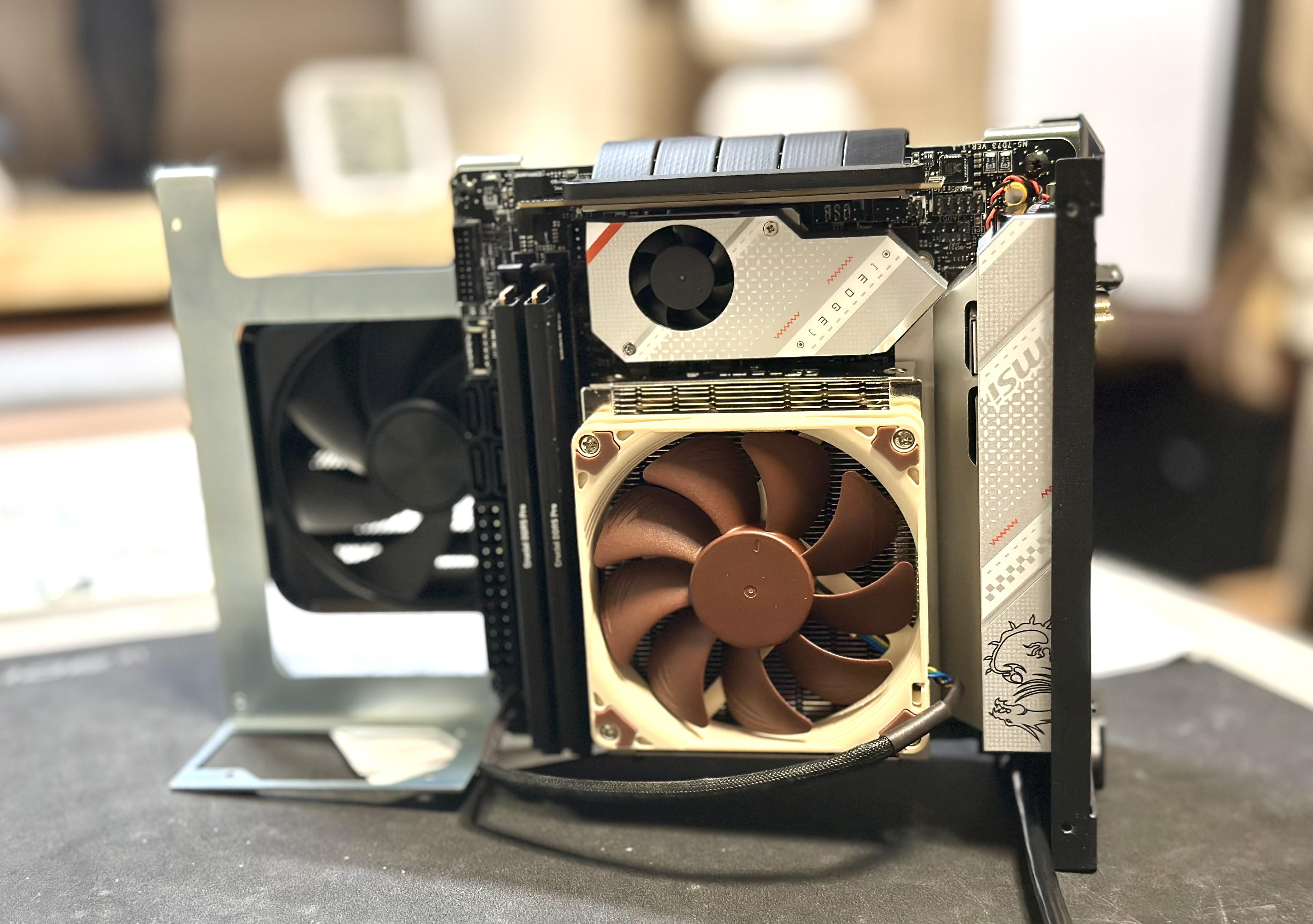

메인보드에 CPU와 쿨러 , 램, SSD를 미리 장착한 후에 스탠드 오프 장착 후 (도구 필요) 설치하면 됩니다.

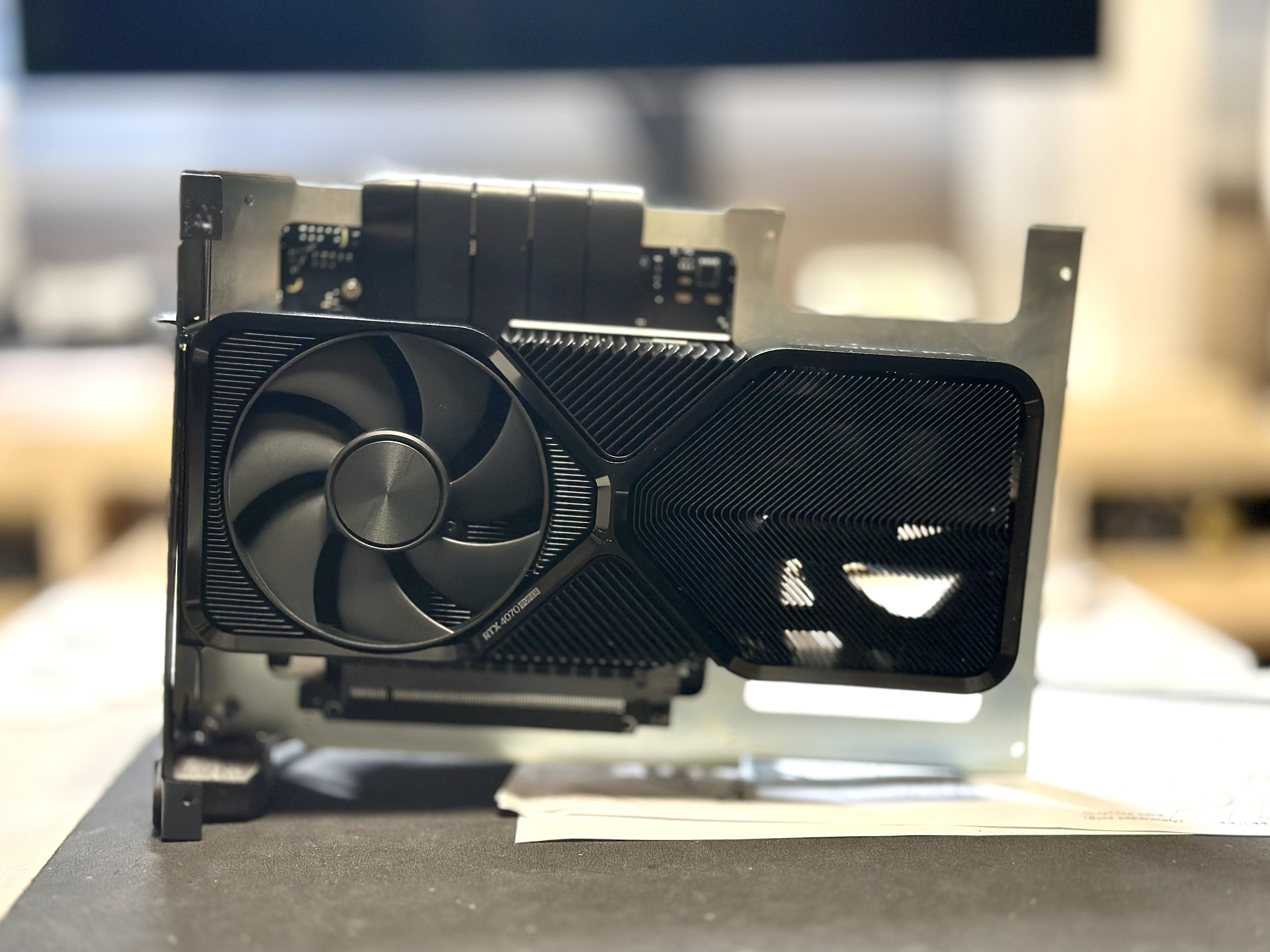

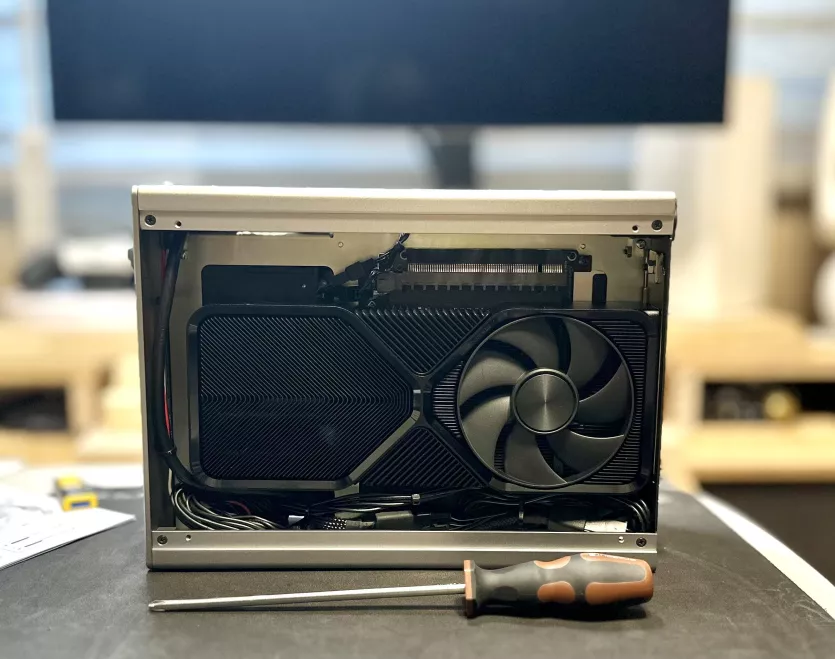

라이저 카드와 그래픽카드를 결합해서 뒷면에다가 설치합니다.
마지막으로 후면패널을 달아줍니다.

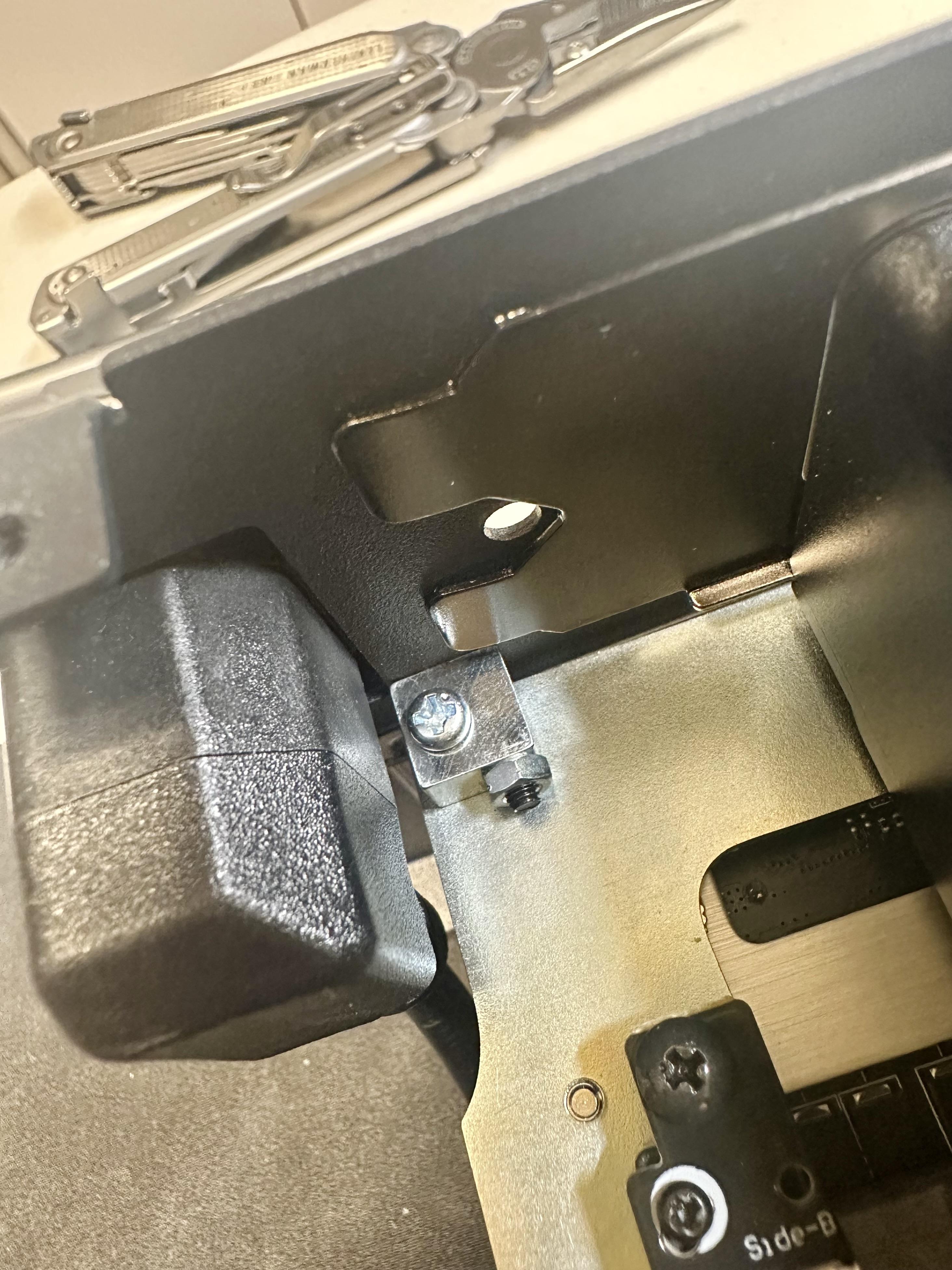

다만 이제부터 '블록 너트'기 나오기 시작합니다.
블록 너트로 고정할 부위를 만들어주고 거기에 볼트를 조여주고 그 볼트가 고정되도록 너트로 다시 조여줘야 합니다. 롱노우즈 같은 도구 없이는 좀 힘듭니다.

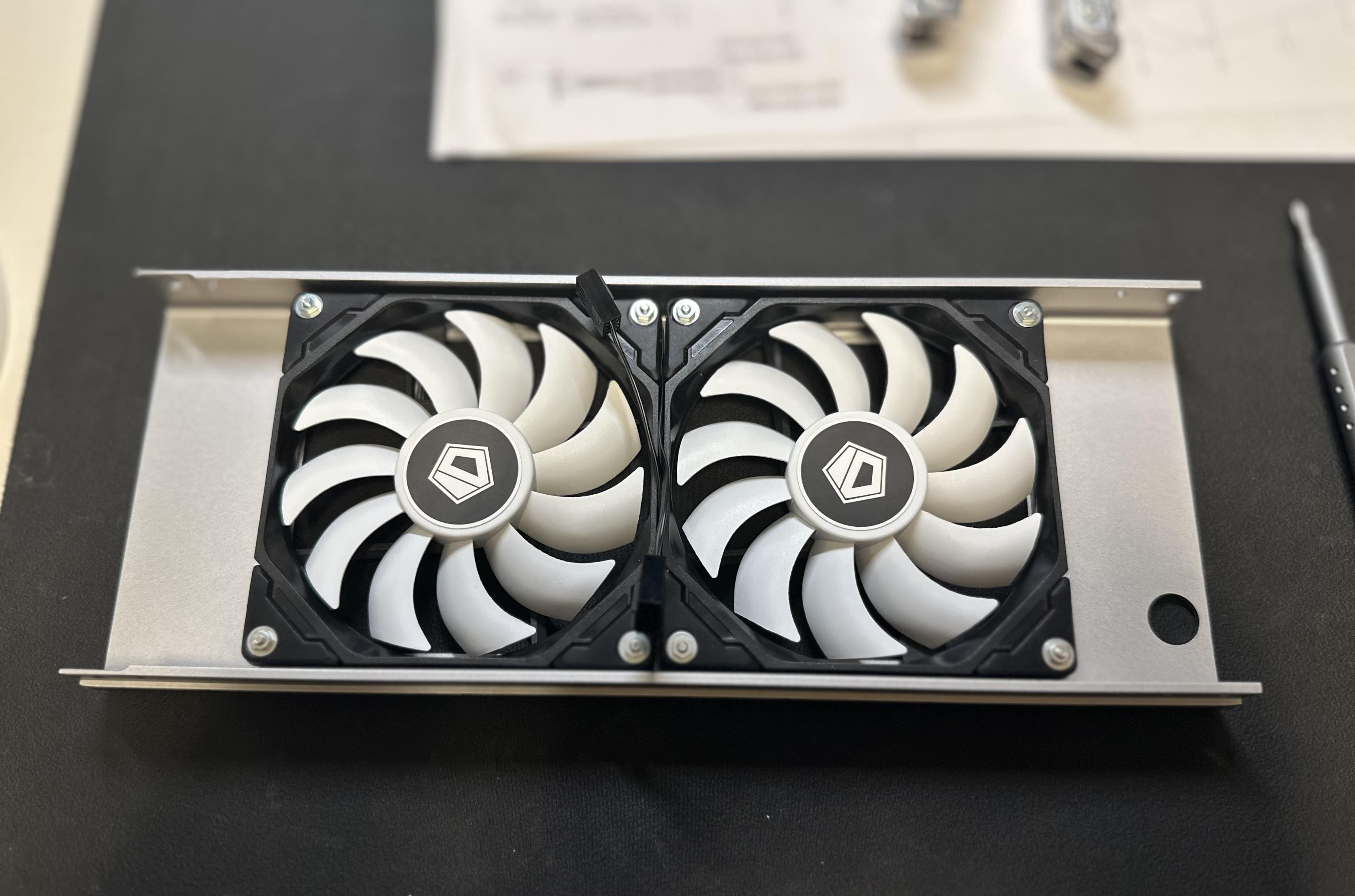

-상단 패널 + 팬 준비하기
보통 시스템 쿨러 장착할 때는 쿨러에 동봉된 나사를 이용하기 마련이지만 이 케이스는 그러면 안 됩니다.
쿨러 장착용 볼트와 너트 와샤 까지 세트로 들어있습니다. 이걸 8번 조이면 밑의 사진 처럼 됩니다.
전원 케이블 길이 조정 잘 못하면 처음부터 다시 조립해야합니다. (2번 재조립했습니다........)

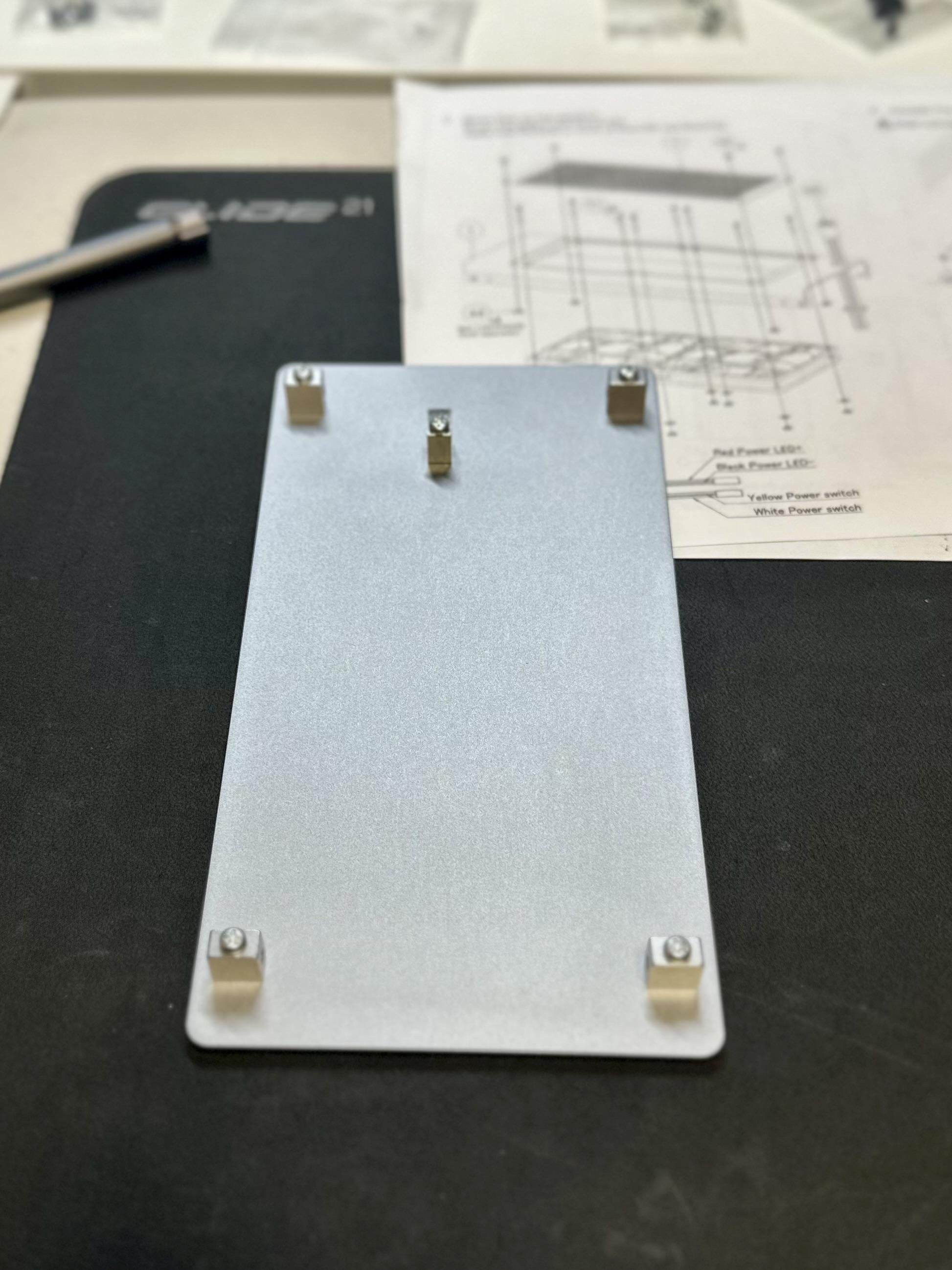

-전면 패널 + 블록너트 조립
알루미늄 마감과 품질은 진짜 끝내주게 좋습니다. 정말 좋습니다!
맥북 알루미늄이 100이라면 이 케이스 퀄리티는 90정도 수준입니다. 어지간한 메이저 알루미늄 케이스 보다도 마감이 훨씬 좋습니다.
다만 그 좋은 장점을 조립성이 전부 (산산)조각내 버리네요.

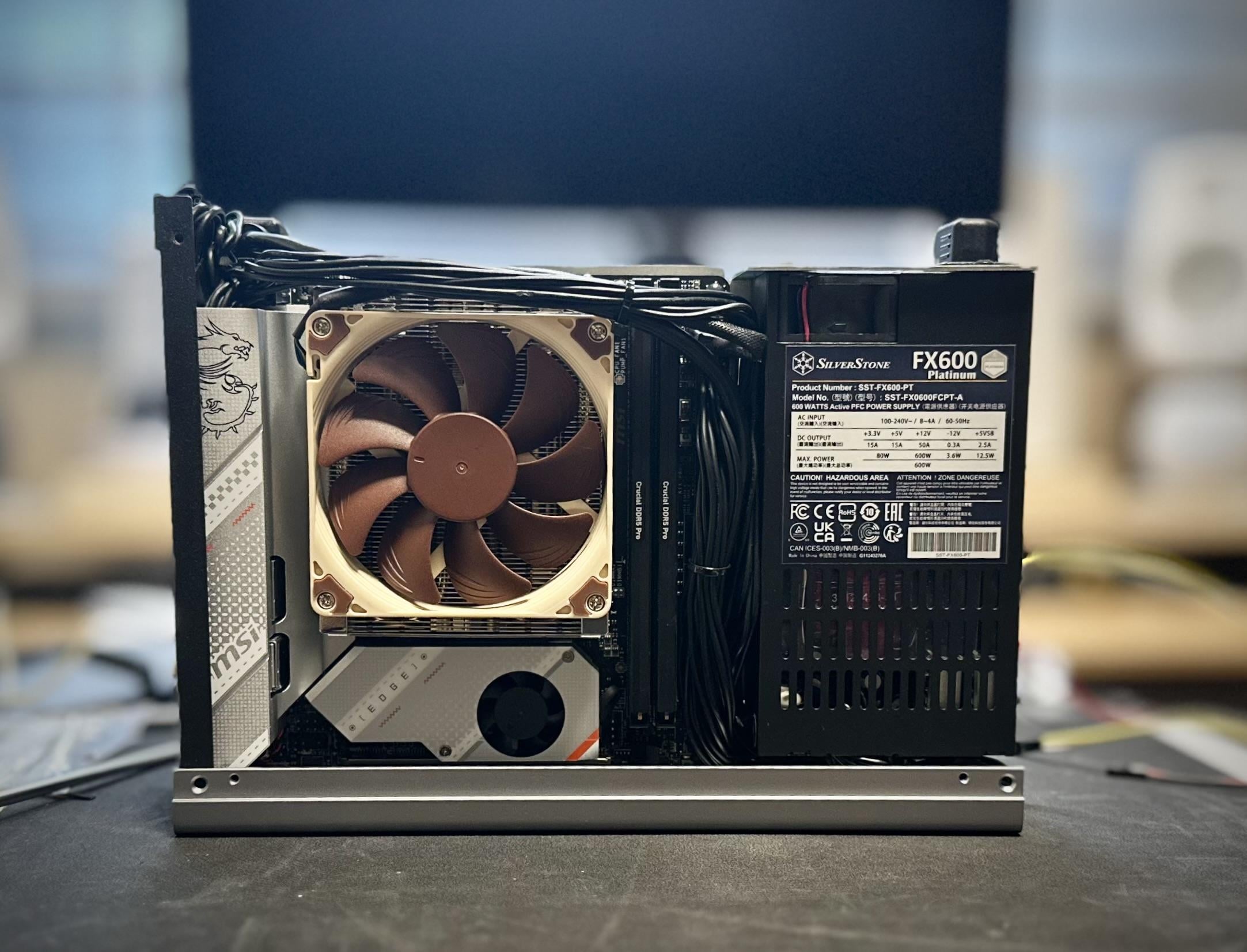

-파워 설치하기
패널 준비가 끝났으면 파워부터 설치합니다.
(선정리) 지옥의 시작이었습니다.
이 케이스 구매하실 분은 파워는 꼭 '모듈러' 방식을 추천드립니다.
케이스 하단 패널을 조립하면 안 보이는 밑공간으로 선정리 스페이스가 나오기는 하는데 턱없이 부족합니다.
물론 대충 쑤셔 넣으면 그렇게 부족하지는 않은데 이쁘게 쑤셔넣기가 힘듭니다.
-상단 패널 , 전면 패널 설치하기
상단, 하단 패널을 설치할 때 안으로 후면 패널이 들어가야 하는데 맞지 않아서 억지로 는다고 1시간은 씨름한 것 같습니다. 블록너트 5개 달린 전면 패널은 우려와는 달리 비교적 부드럽게 잘 맞아서 다행이었습니다.
12VHPWR 은 그래픽카드에 동봉된 문어발(PCIE 2구)을 이용했습니다.
이거 때문에 선정리 난이도가 또 올라갔습니다.
미도리 5L 2.2 케이스에서 최대 그래픽 성능을 경험하고 싶다면
INNO3D에서 나온 4070Ti SUPER TWIN 모델을 장착할 수 있습니다.

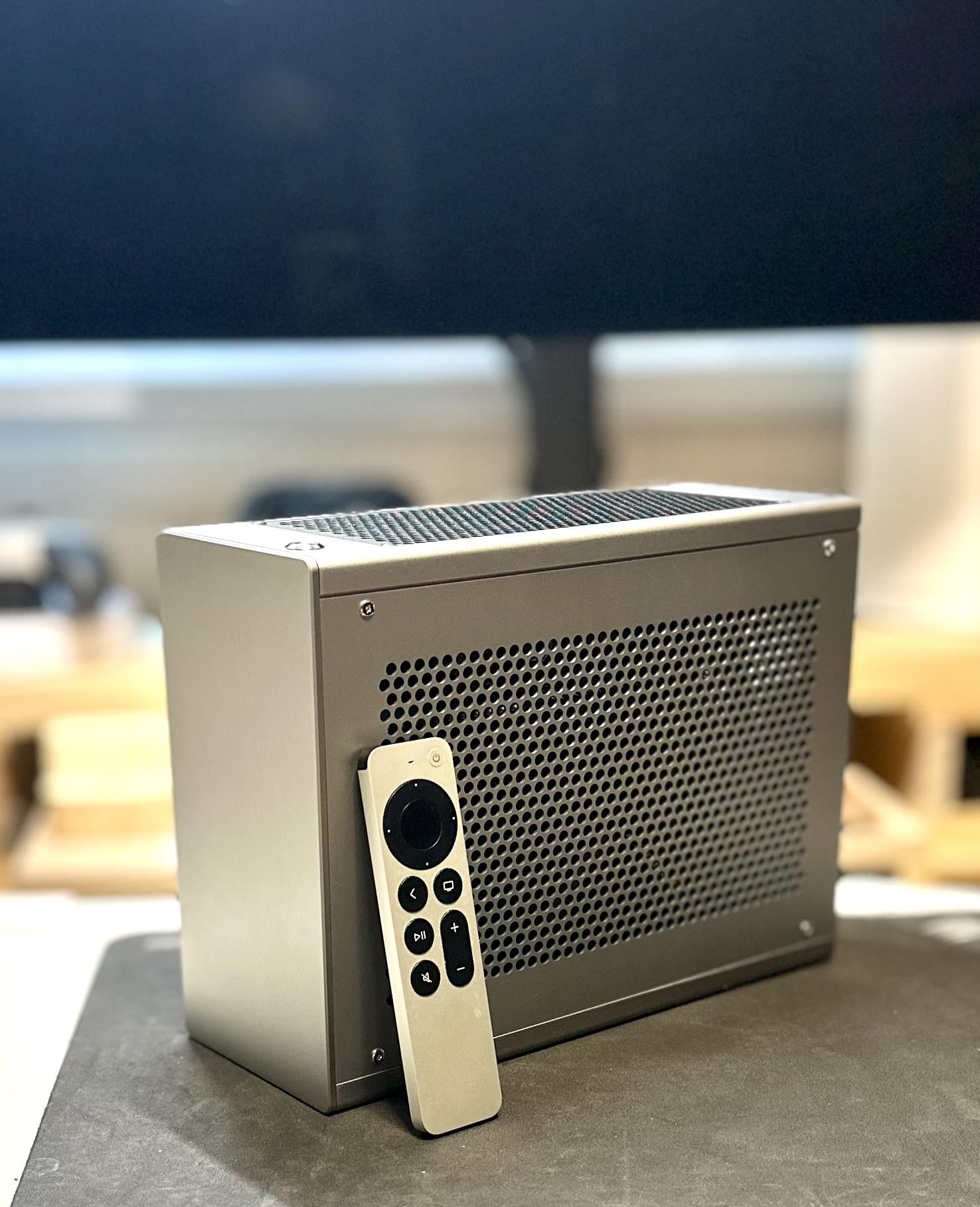

-완성
순수 조립 + 뒷정리까지 끝내는데 6시간 걸렸습니다.
누구나 그럴 듯한 계획은 있다고 하죠.
1시간 정도면 충분할 거라 생각했던 제 자신을 반성해 봅니다.
아무튼 선정리만 진짜 수십번 이리 했다 저리 했다 5시간은 한 것 같습니다.
사양은 대충 이렇습니다.
라이젠 7800X3D , 녹투아 L9a-AM5 (37mm)
4070 SUPER FE
마이크론 16기가 2개 (5600)
마이크론 T500 2테라
MSI B650i 엣지 와이파이 보드
실버스톤 FX600 플래티넘 Flex-ATX 파워
간단하게 테스트해봤습니다.
CPU, GPU 기본세팅 (커옵X, 언더볼팅X, 온도제한X)
실내온도 29도, 습도 54%
시네벤치 R23 멀티 점수 17000으로 시작해서 16000으로 마무리.
3D마크 타임스파이 베이직 그래픽카드 점수 19,500~20,000점
(GPU 피크온도 76도, 오픈 테스트에서 피크온도 70도)
(추가수정)
8.15일자 메인보드 최신 바이오스 업데이트 후
타임스파이 베이직 그래픽점수 21,000점 정도로 상승.
윈도우 11 23H2 아이들, 본체 전체 전력 47~50와트
유튜브 4k 뮤직비디오 재생(엣지) 55~60와트
3D마크 타임스파이 벤치마킹 270~280와트 (피크 약 300와트)
그래도 완성된 결과물은 괜찮은 것 같습니다.
SFF 중에서도 특히 작은 공간에 최대한 쑤셔넣는 거 좋아하는 분들에게 한 번쯤은 조립해봐도 좋을 케이스라고 생각합니다.
단, 한 번 더 조립하라고 하면 그건 절대 사양하고 싶습니다.
