안녕하세요.
지구인 입니다.

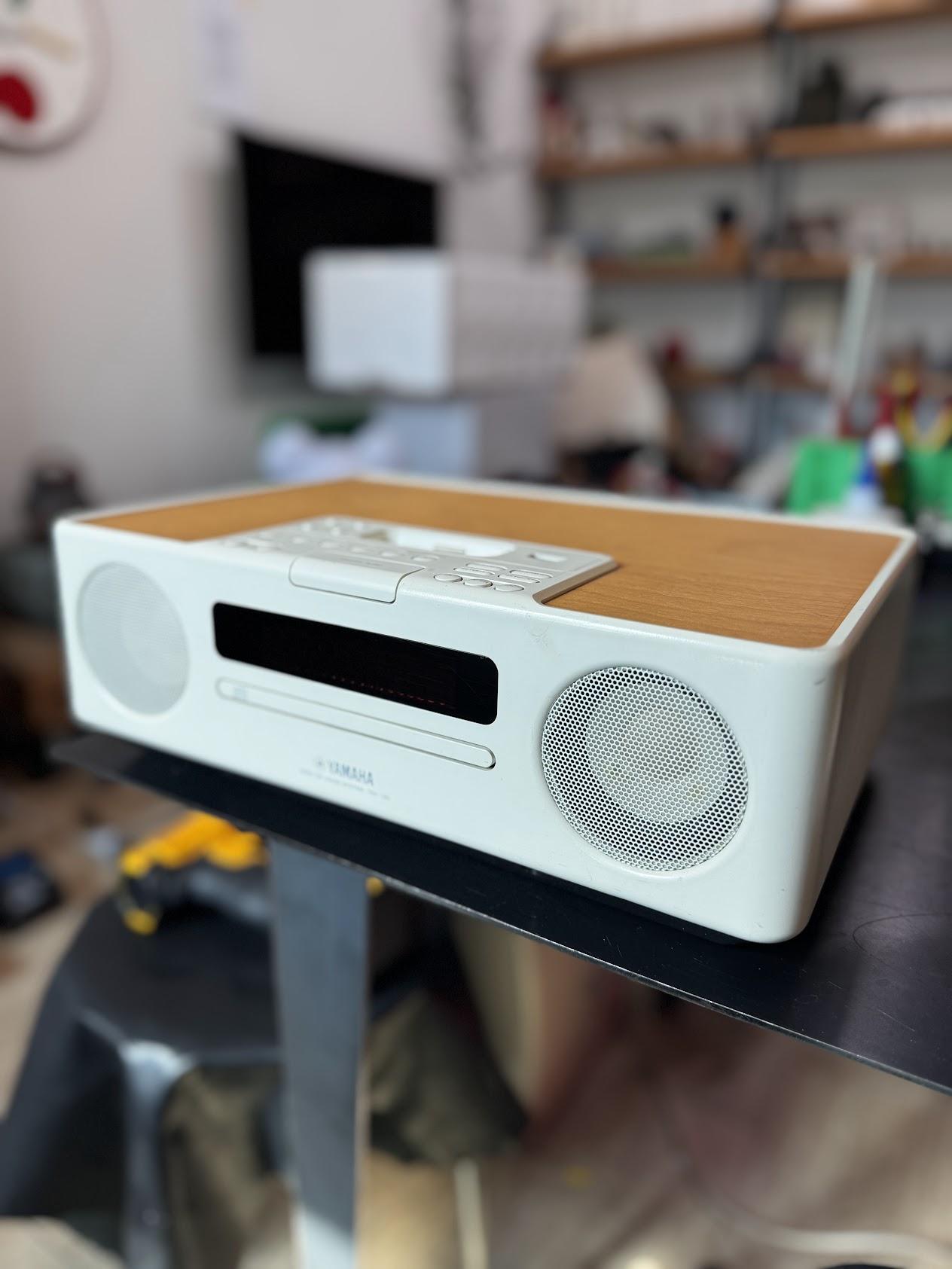

오늘의 주인공은 2011년인가 2012년에 구매했던 아이팟 도킹 스피커, 야마하 TXS-130 입니다.
아이팟, USB, CD, 라디오 등등 왠만한 기능은 다 있고
소리도 저역에서 고역까지 꽤 준수한 성능을 보여주는 스피커입니다.
여전히 모든 기능은 다 잘 작동하는데

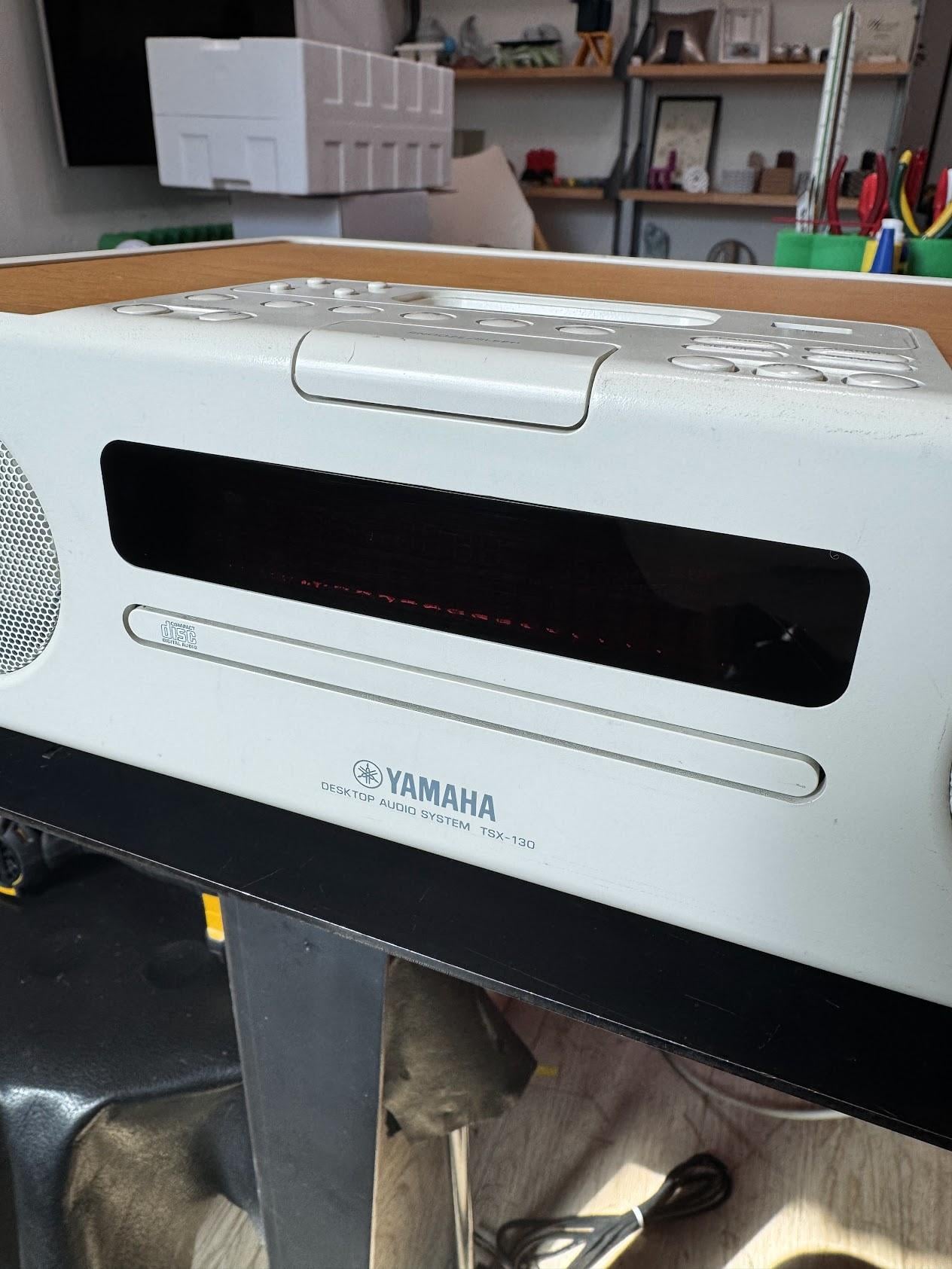

하나 문제가 액정이 안나온다는 것 입니다. ㅜ.ㅜ
그리고, 아이팟을 주력으로 사용하지 않게 되면서
집에서 작업실로..
작업실에서 프린터실로..
차츰 주 생활권에서 소외되어가고 있었습니다.
물론 액정은 고장났지만 프린트실에서 작업할 때
라디오로 여전히 잘 사용하고 있었습니다.
그러다 얼마전 아이팟을 고치고 난 후에
혹시 '이 스피커도 고칠 수 있지 않을까?!' 하는 생각이 떠올라 검색해보니
역시!!!
https://m.blog.naver.com/tt_zone/221221799816
숨은 고수가 올려두신 포스팅을 발견 할 수 있었습니다.
한 줄기 희망을 발견했다면 바로 진행시켜야죠!!!

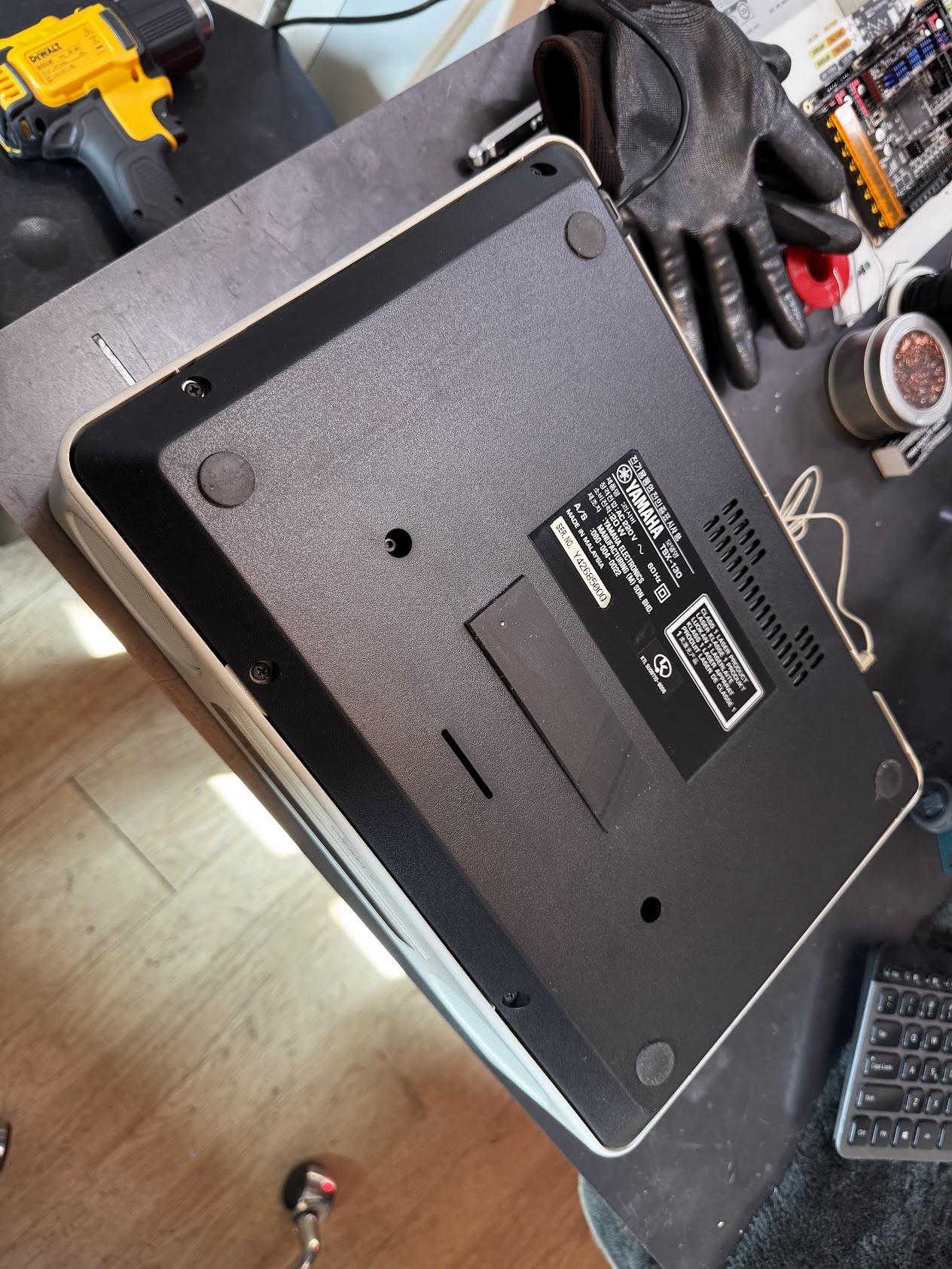

본체를 뒤집어 보면 바닥에 바닥에 + 드라이버 7개가 있습니다.

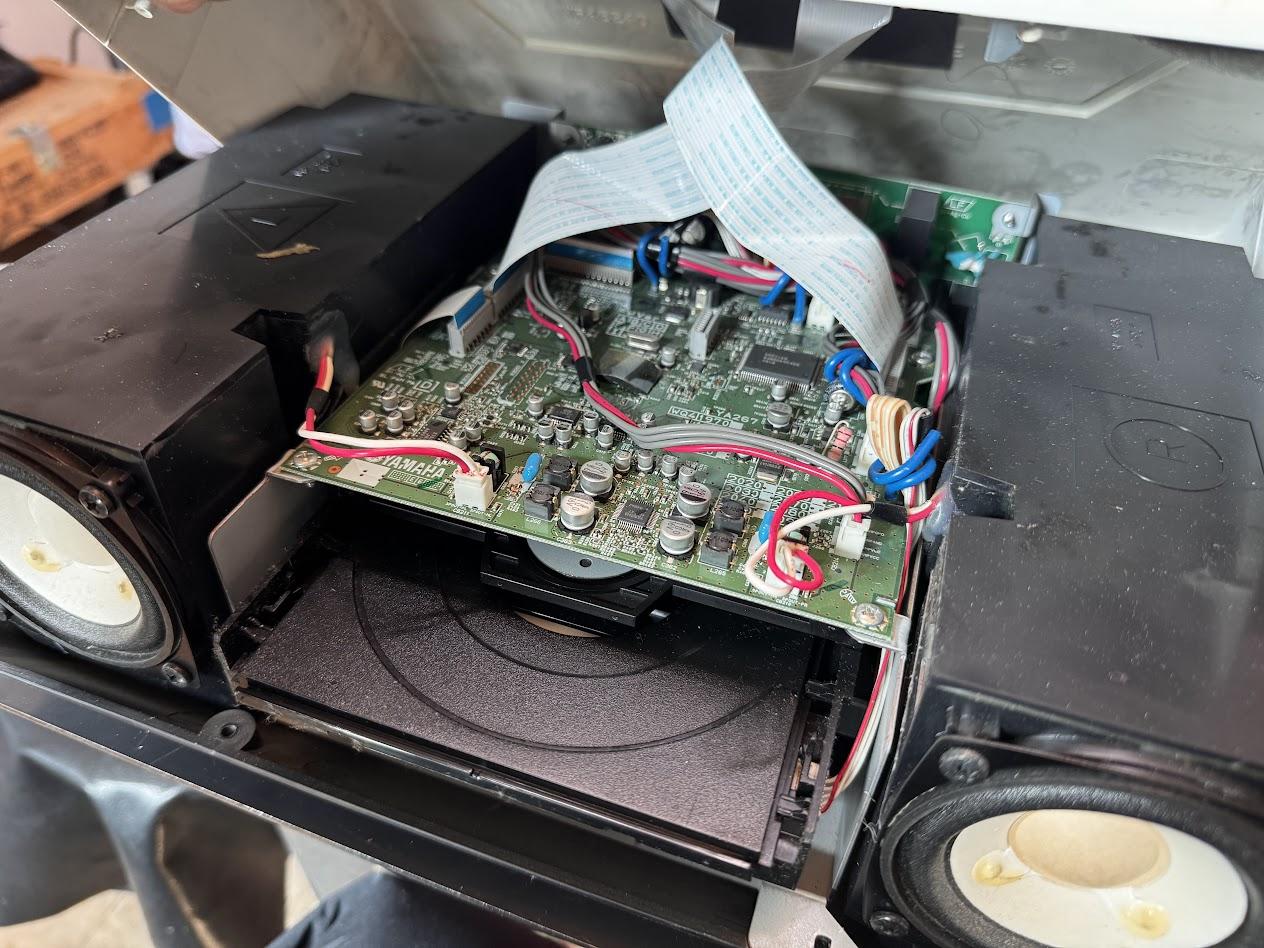

나사를 풀고 커버를 위로 들어올리면 됩니다.
커버와 보드를 연결하는 2개의 필름 케이블이 있으니
주의하면서 커버를 들어올인 후에 필름 케이블 2개를 조심히 빼주면 됩니다.

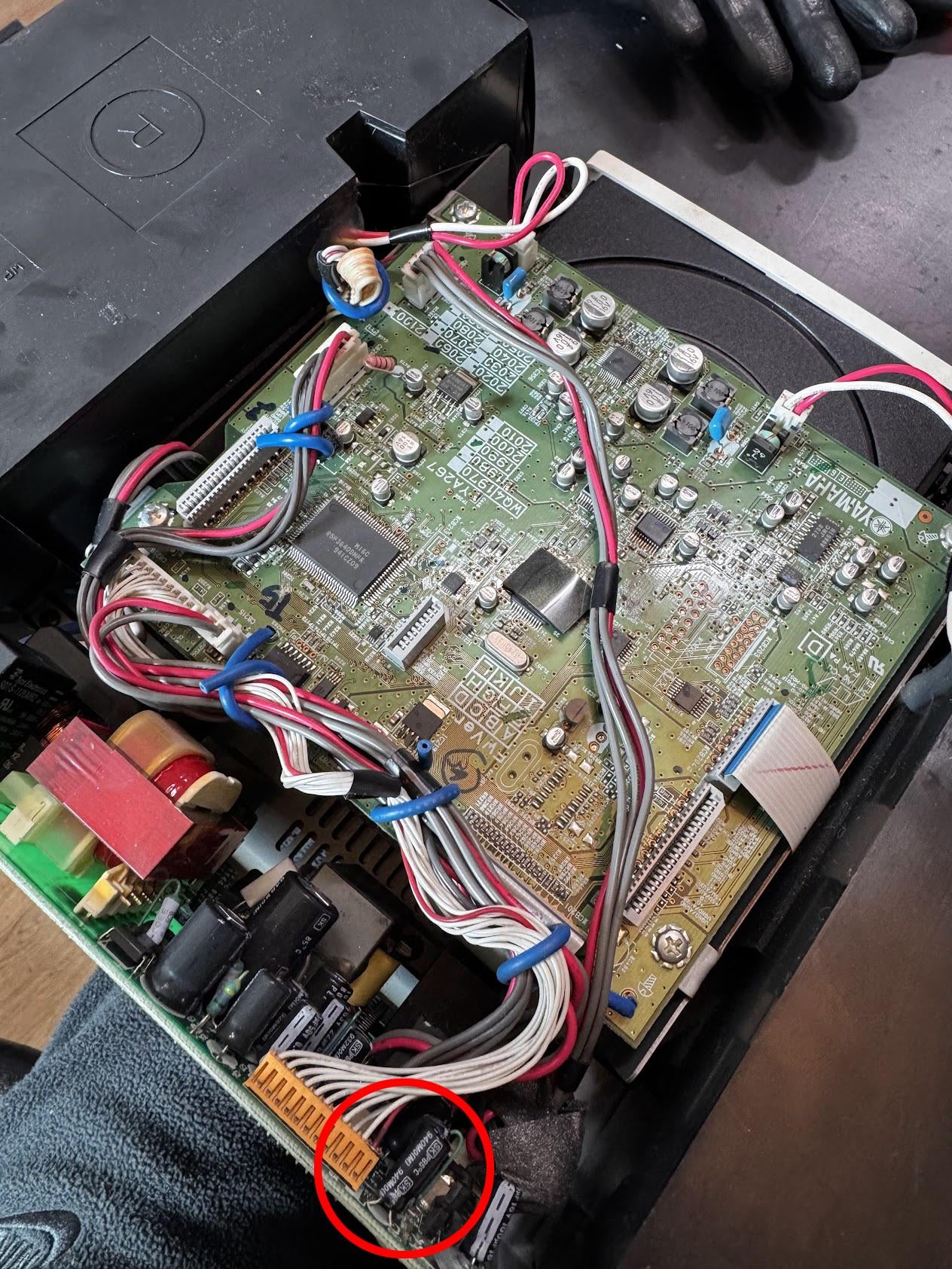

본체 뒤쪽에 있는 수직으로 설치된 보드에 있는
콘덴서 2개가 액정에 안정적인 전력을 공급해주는 녀석들인데
이게 문제가 생겨 액정이 제대로 작동하지 않는게 주요 원인이라고 합니다.
(출처 : https://m.blog.naver.com/tt_zone/221221799816)

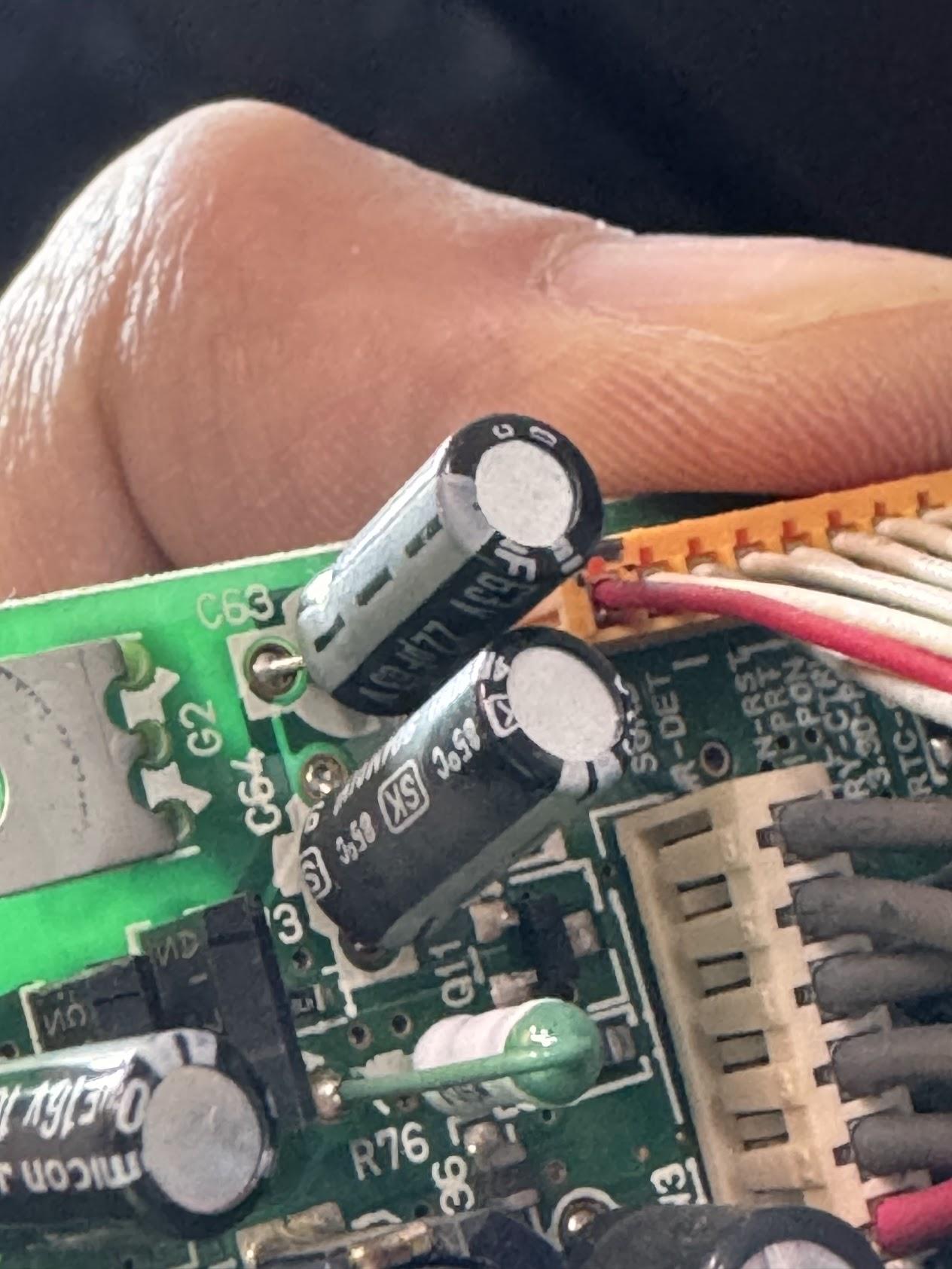

규격은 63V 22uf 입니다.
저는 알리에서 구매했습니다.

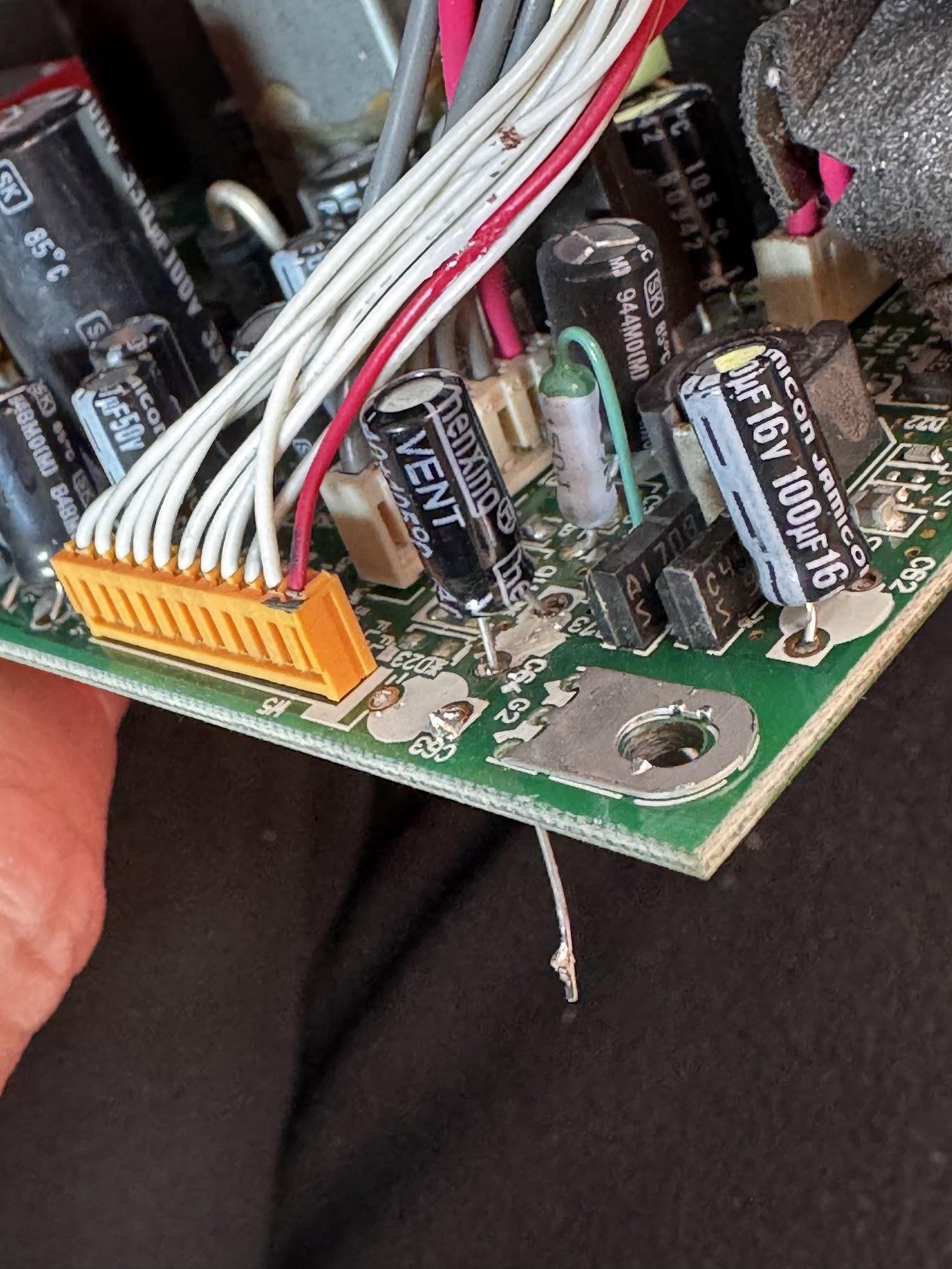

제거하기 전에 콘덴서의 극성을 확인해둡니다!
잘 모르겠으면 콘덴서 옆면에 회색에 점선이 그어진 부분을 기억하고
동일한 방향으로 맞춰주면 됩니다.
작업은 간단합니다.
기존에 있던 콘덴서를 제거하고 새 콘덴서를 끼우고 납땜하면 끝!

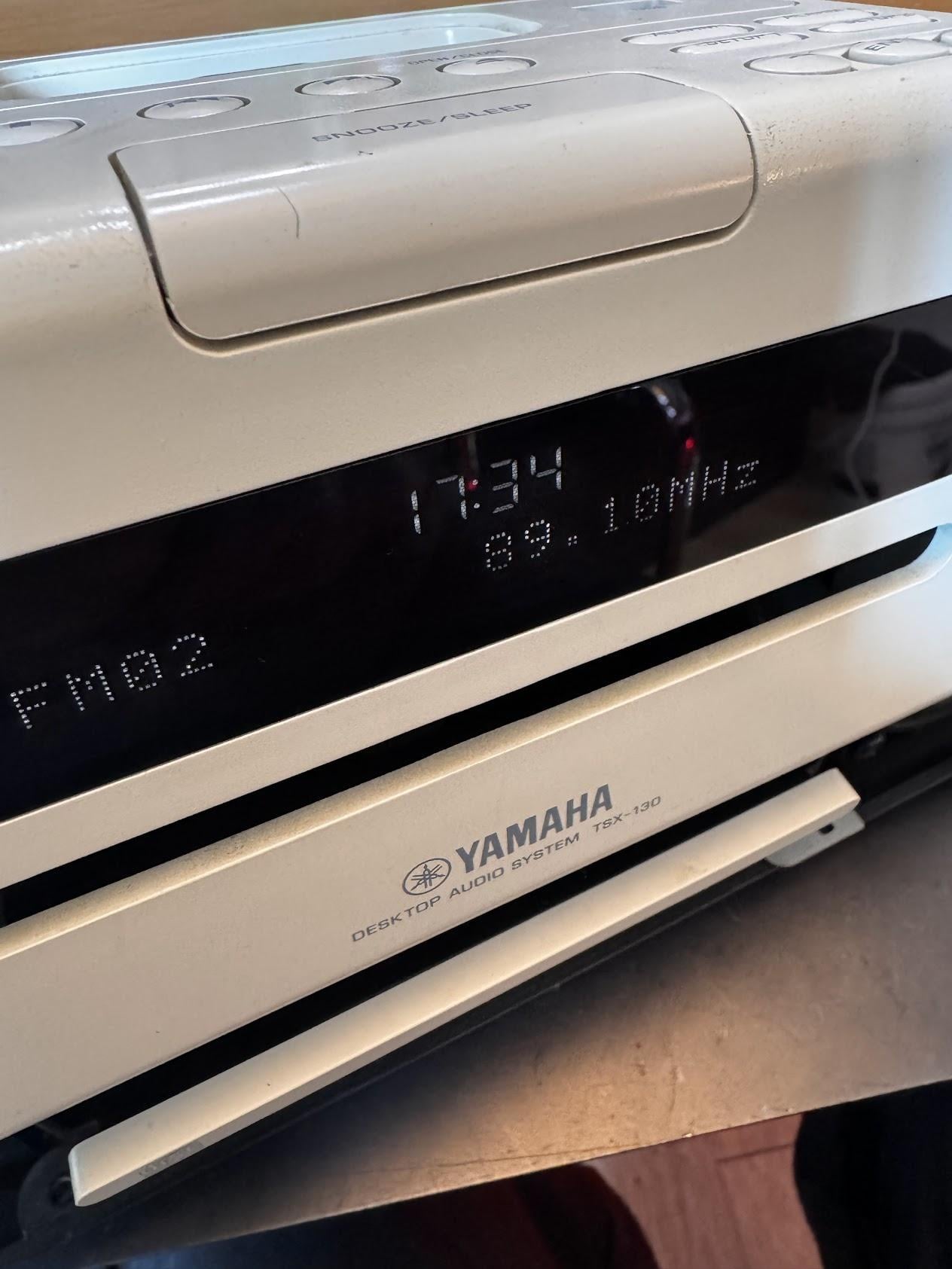

뚜껑닫기 전에 전원을 넣어보니 액정이 돌아왔습니다! ㅠ.ㅠ
이제 다시 조립하고
얼마전 되살린 아이팟과 함께 다시 잘 사용해봐야겠습니다. ^^
오늘도 긴 글 읽어주셔서 너무 감사합니다.
요즘 작업하는 것들은 인스타그램에 많이 올립니다. ^^
인스타그램도 많이 놀러와주세요.
