안녕하세요.

지구인 입니다.

오늘은 오랜만에 3D 프린터로 뭘하지? 시리즈 9번째로

죽어가는 Logitech MX Master 2S를 곱게 보내줄 수 없는 마음을 담아

'끝날때까지 끝난게 아니야!' 라는 강인한 정신 무장을 실천으로 옮긴 사용기입니다.

이 내용은 아래의 포스팅을 합친 내용 입니다.

​Logitech MX Master 2S 휠... 플라스틱 커버 만들기?! part 1.​

​Logitech MX Master 2S 휠... 플라스틱 커버 만들기?! part 2.​

그럼 시작해보겠습니다.

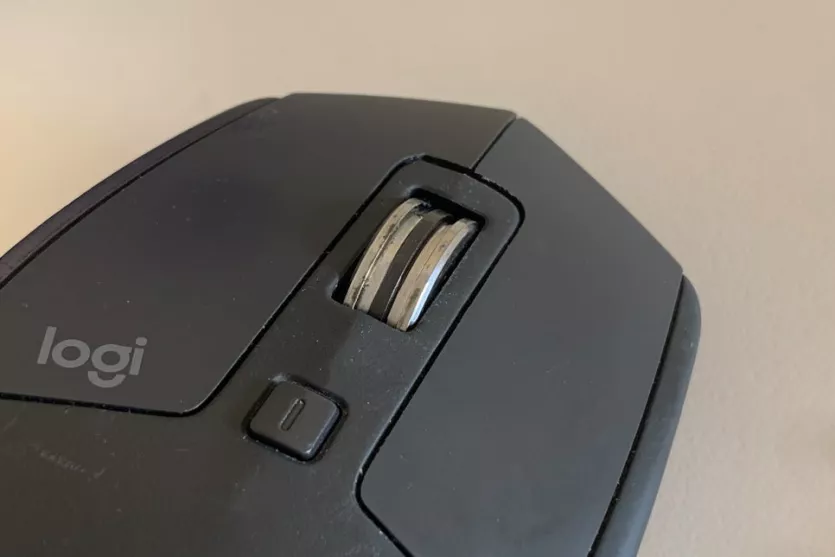

너무나도 이상하게 (?!) 더블클릭 문제 없이

몇 년째 잘 사용중인 Logitech MX Master 2S의 휠을 감싸고 있는

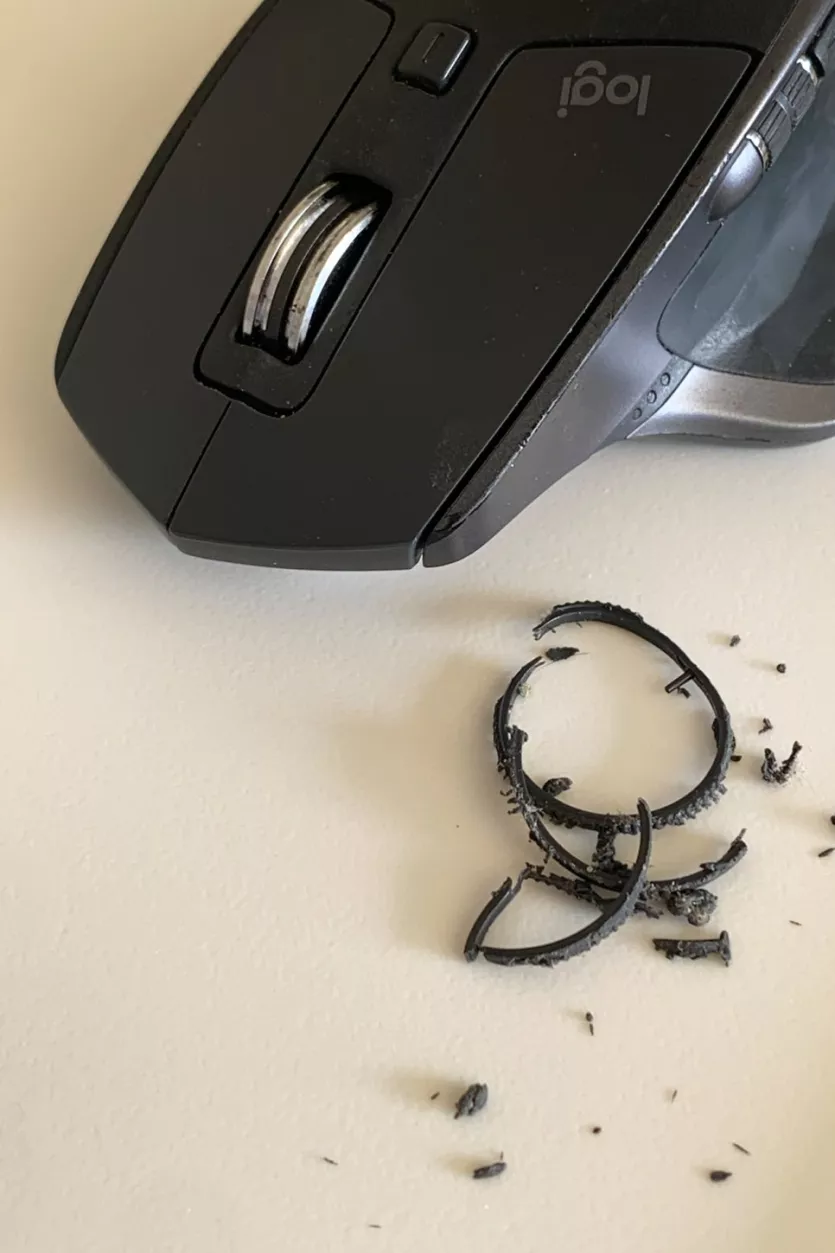

저 고무 부분이 언제부턴가 다 삭아서 끈적이다 조금씩 가루가 떨어지다

결국 완전히 떨어져버렸습니다. ㅡ.ㅡ;

'이참에 마우스를 바꿔야겠다!' 했는데, 괜한 호기심이 발동했습니다. ㅠ.ㅠ

혹시... 만들 수 있을까?!

그래서 일단 찌꺼기가 남지 않도록 최대한 깨끗하게 삭은 고무를 제거한 후에

바로 분해준비를 했습니다!

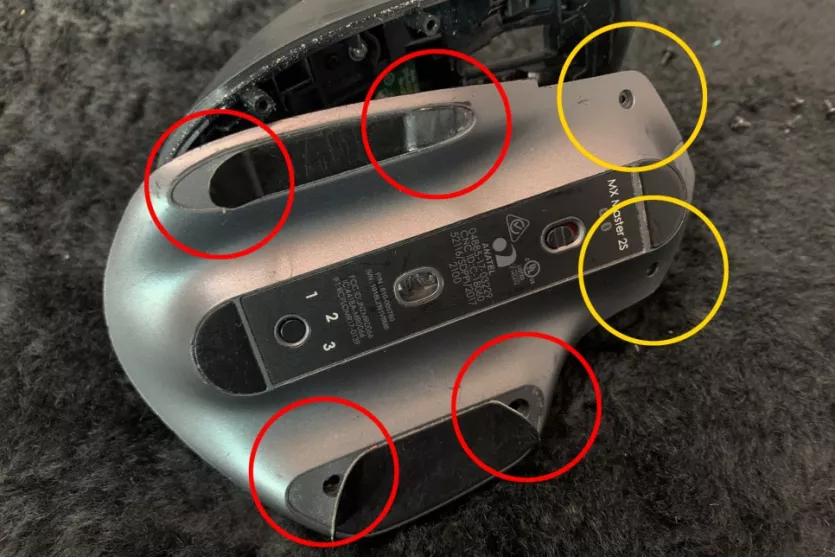

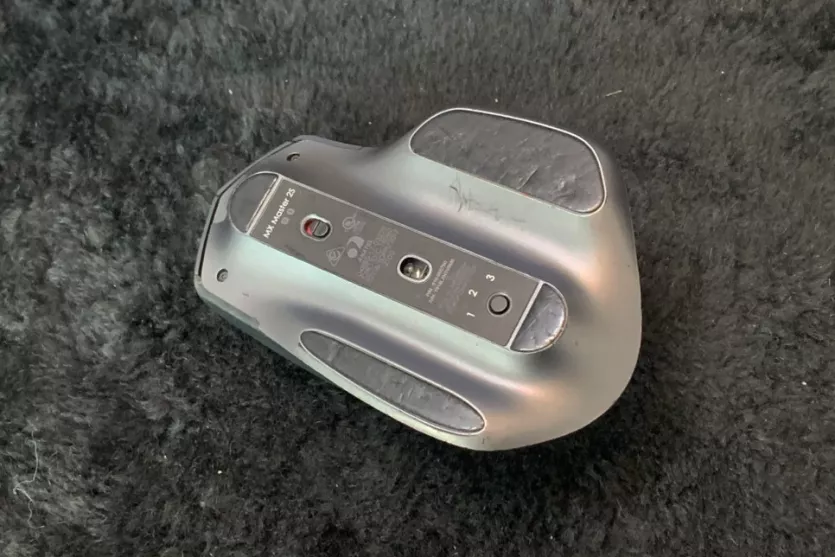

바닥에 총 6개의 나사가 있는데

슬라이더를 살짝 떼면 나오는 빨간원 4개는 + 모양이고

노란원 2개는 작은 별나사 입니다.

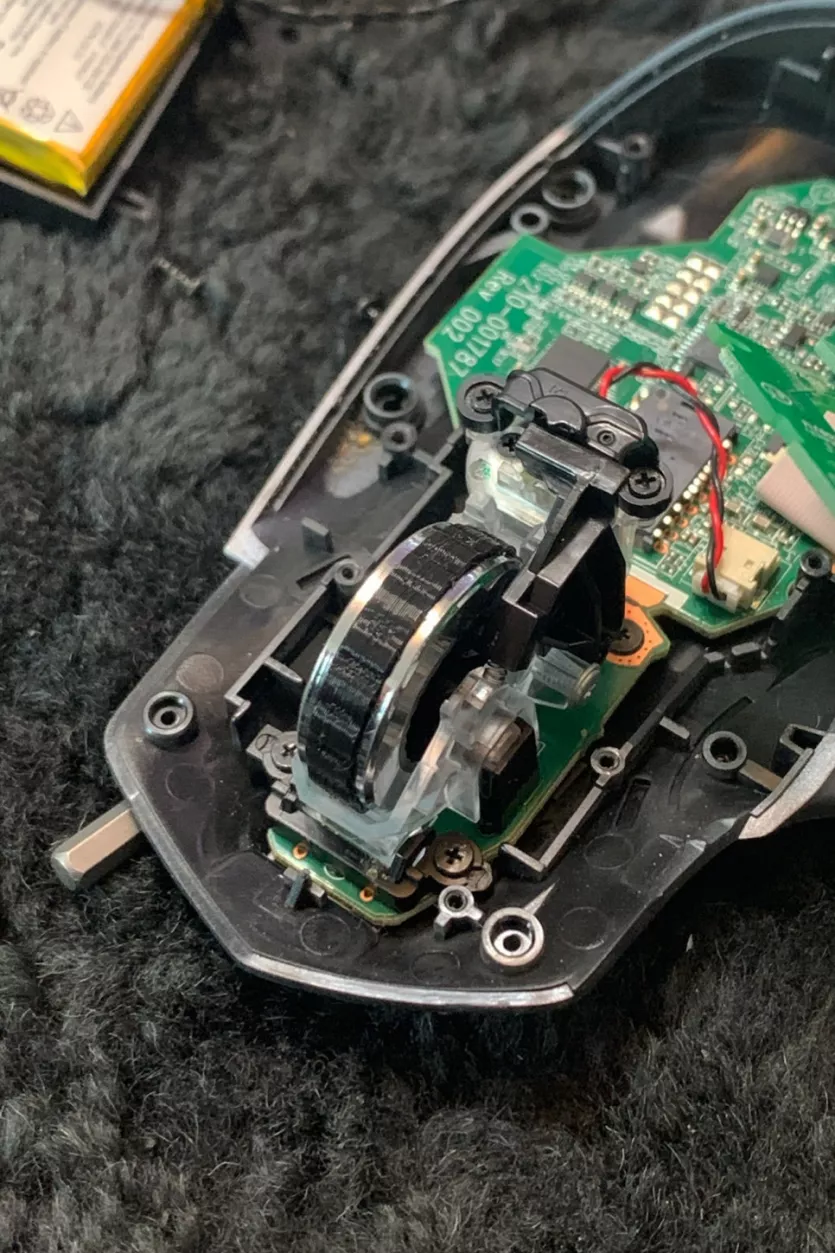

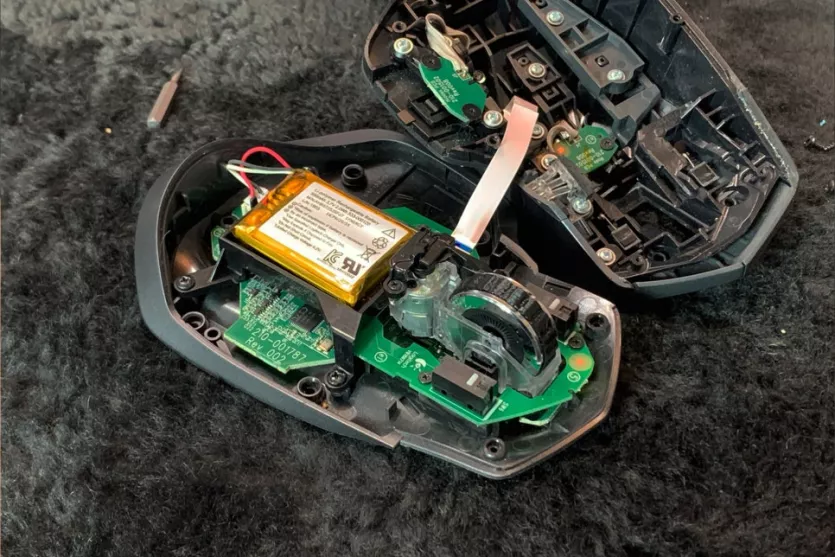

바닥에 있는 6개의 나사를 제거하고 하판을 열어 준 후에

배터리는 고정하고 있는 3개의 나사를 풀고

작은 기판을 고정하고 있는 4개의 나사를 풀고

휠을 고정하고 있는 2개의 나사를 풀어주면 (대충 눈에 보이는건 다 풀어주면 됩니다. ^^;)

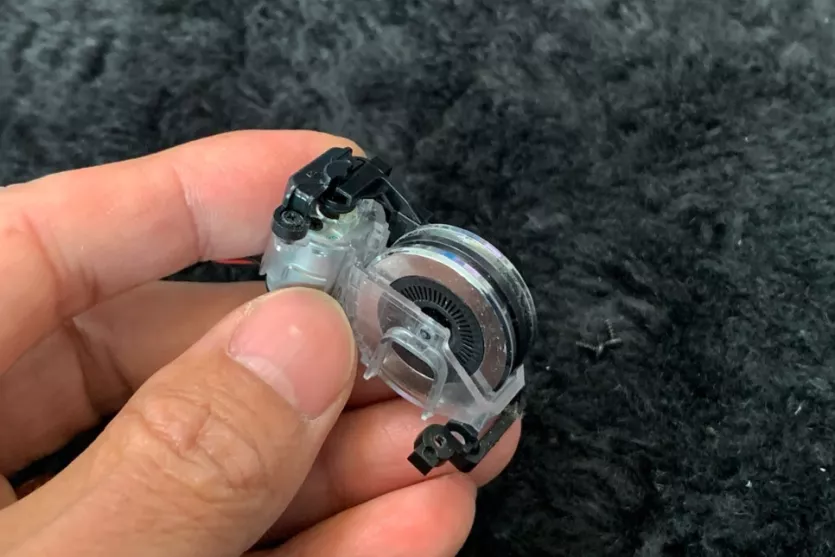

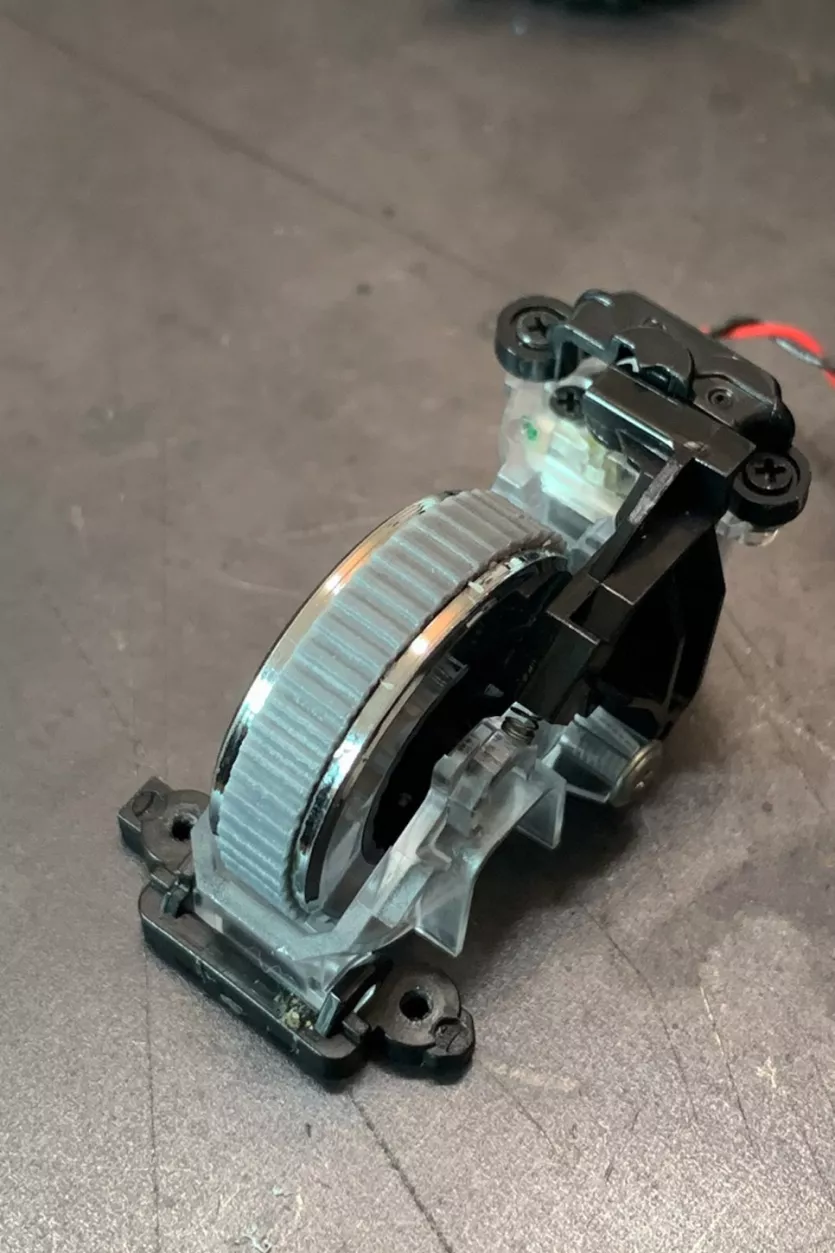

이렇게 휠 뭉치가 분리됩니다.

휠 뭉치 아래에 아주 작은 스프링이 있으니 분해 후 갑자기 나타난 스프링에 놀라지 마시길 바랍니다! ㅎㅎㅎ

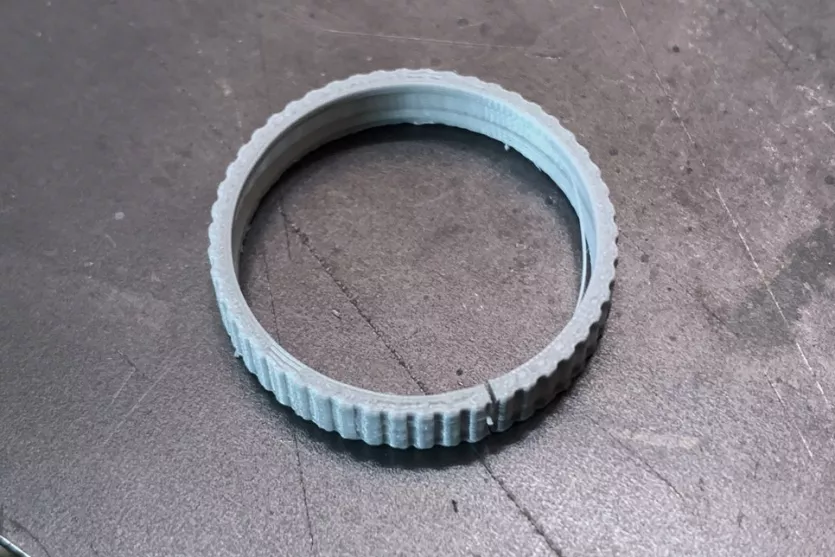

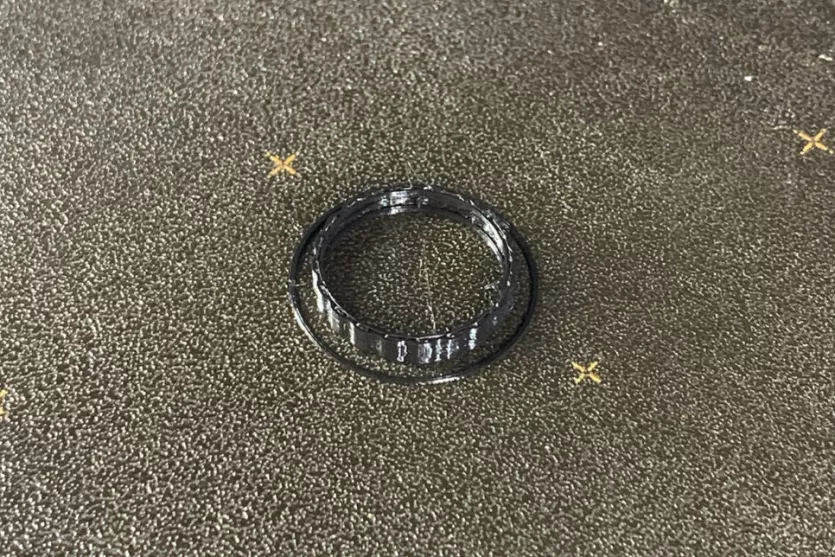

후다닥 사이즈를 측정하고, 모델링을 진행한 후에 출력!

출력은 대략 7분정도 걸린 듯 합니다!

끼우는 방법은 칼로 출력물의 한쪽을 자른 후 휠 틈에 맞춰 밀어넣으며 끼워준 후

맞닿는 부분에 살짝 강력접착제를 사용해 붙여주면 됩니다!!!

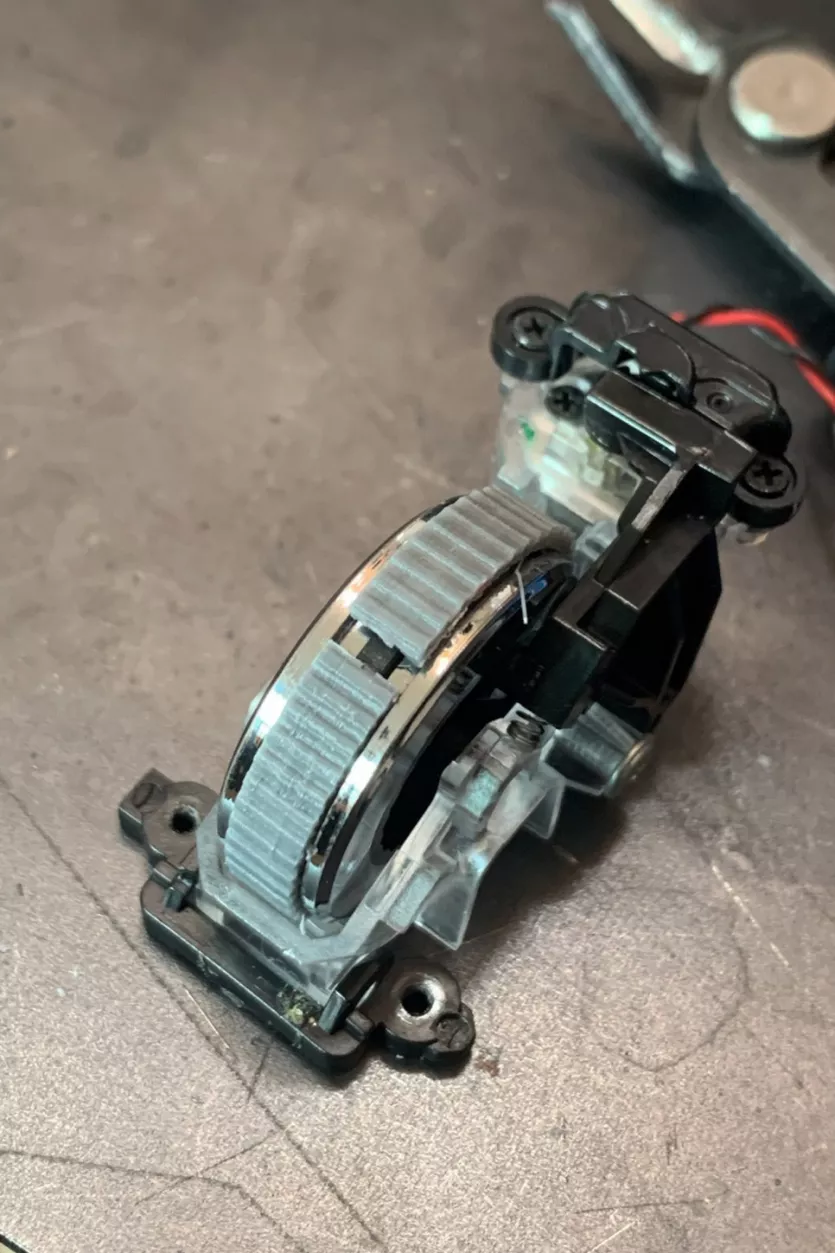

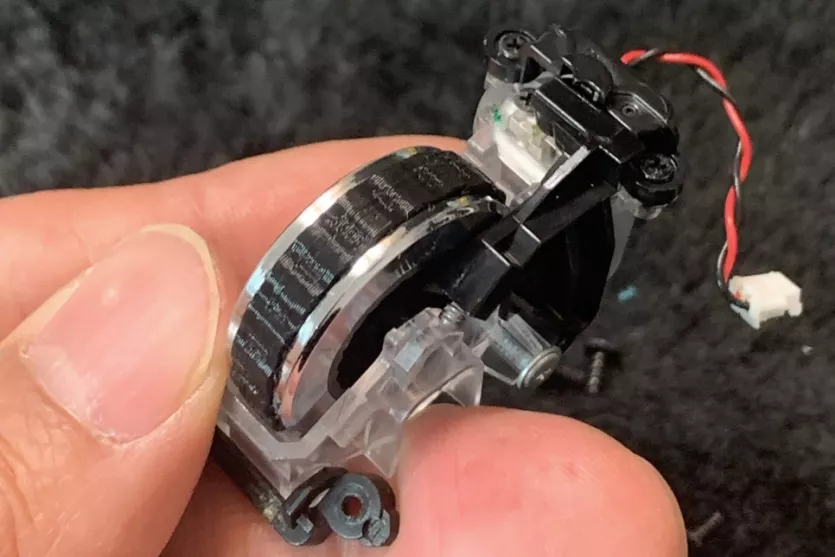

다행히 사이즈도 잘 맞는군요! 후훗!!!

다시 휠 뭉치를 조립해주고

클릭 버튼이 달려있는 작은 기판과

배터리를 분해의 역순으로 조립해줍니다!

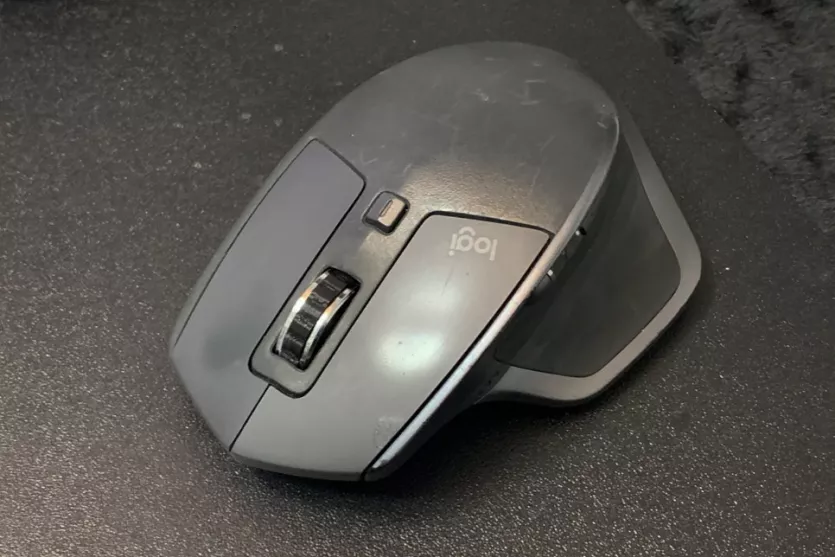

일단 완성!

이제 고무가 아니기 때문에 닳거나 삭을 이유도 없고, 휠 작동도 이상없이 잘 되길래

당분간은 이렇게 써야지 마음먹었는데...

기능만 되면 된다고 생각했지만 막상 만들고 보니 모양이 별로 입니다! ㅡ.ㅡ;

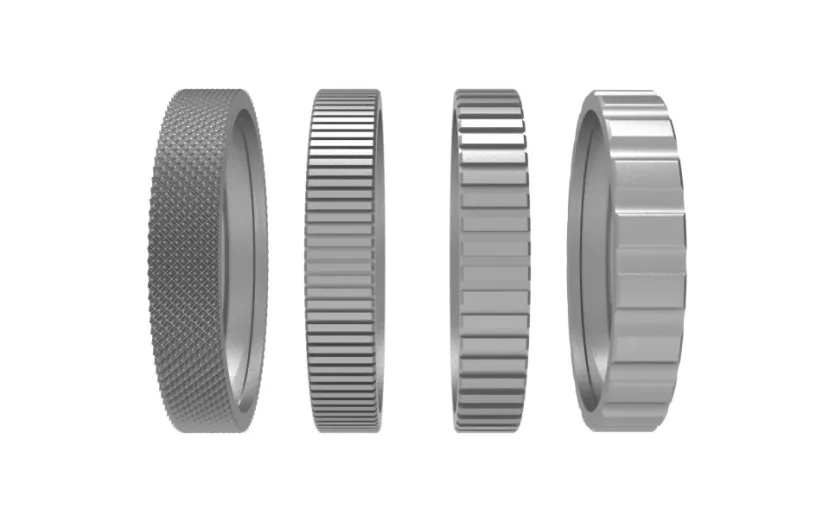

바로 다른 패턴으로 디자인하고, 후다닥 모델링 하고 랜더링 해봤습니다.

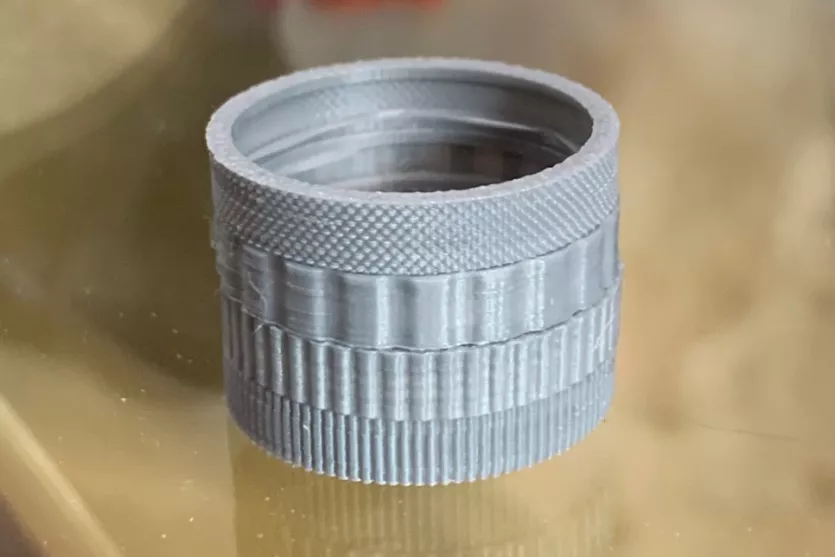

그리고, 디테일한 출력을 위해 0.25mm 노즐로 교체한 후 출력을 진행했습니다.

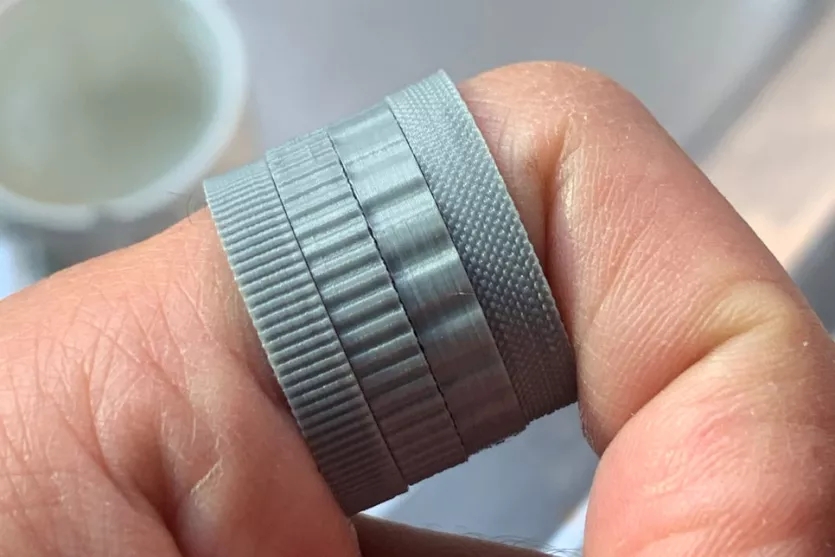

굉장히 작은 사이즈의 패턴인데, 잘 나온거 같습니다! ㅎㅎㅎ

교체를 위해 다시 분해합니다!

뭐 이제 한 번 해봤던거라 너무 간단합니다.

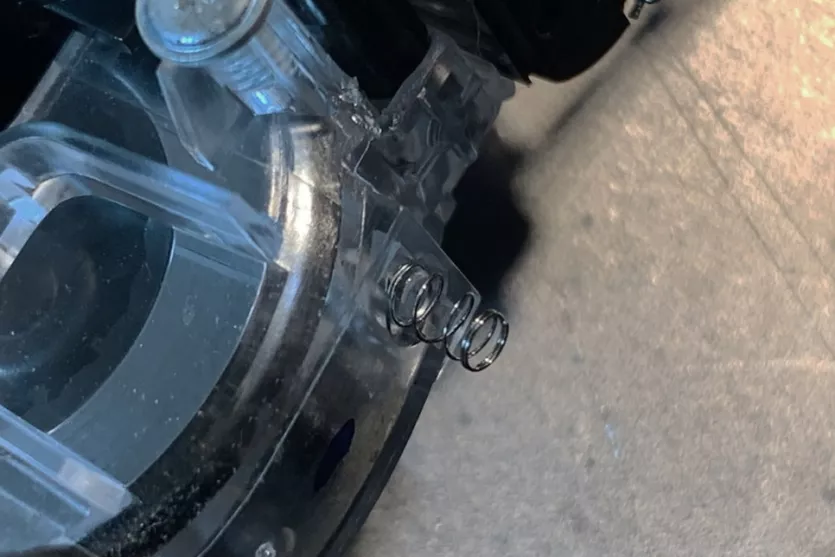

지난 번에 찍지 못했던 바로 그 스프링입니다.

휠 뭉치 아래 있는 저 작은 스피링만 잘 챙기면

분해 조립에 어려운 점은 별로 없습니다.

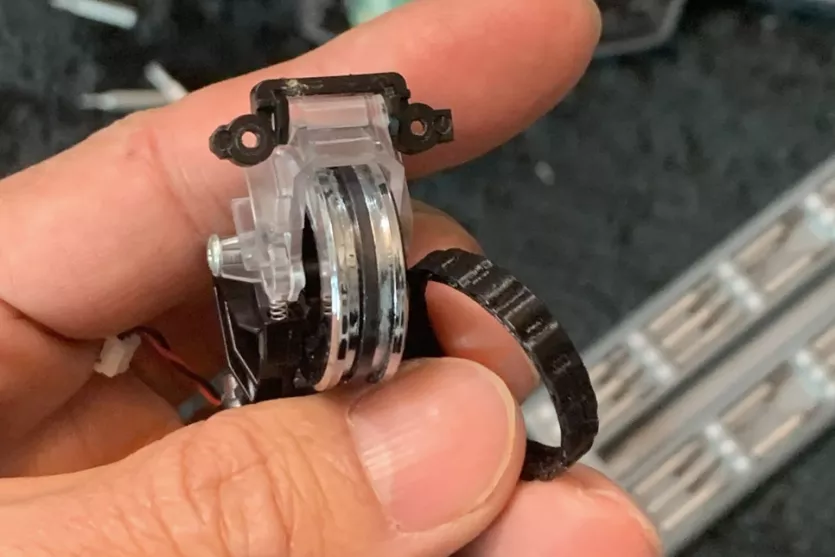

끼우는 방법은 출력한 휠 커버 플라스틱의 한쪽을 칼로 잘라줍니다!

휠 틈에 맞춰 끼워주고 자른 부분을 록타이트 401을 살짝 발라서 붙여주면 끝!

핏하게 아주 잘 맞습니다.

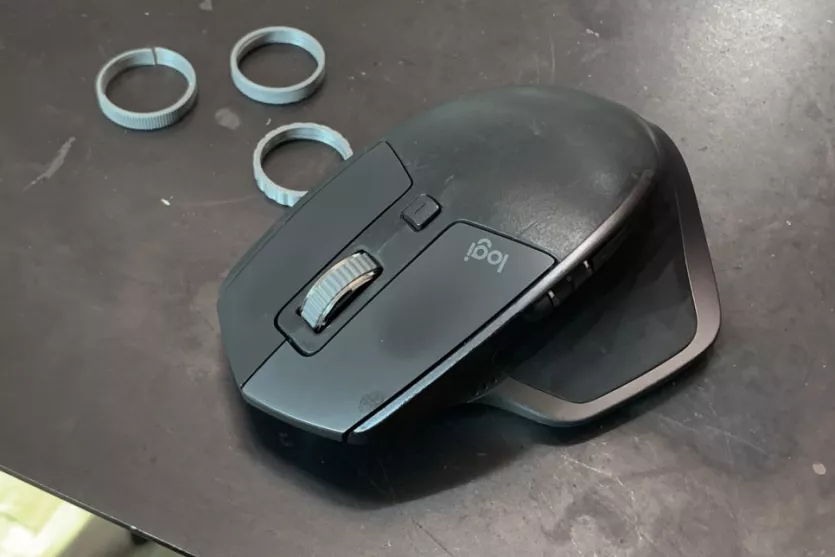

출력한 4가지 중 중간 사이즈를 장착하고 마무리했습니다.

손가락에 걸리는 느낌도 괜찮고, 적당히 잘 어울리는 것 같습니다. ㅎㅎ
