ASM2464PD 40Gbps NVME 인클로저 사용기

시스템을 애플 실리콘 맥미니로 전환하면서 인텔 JHL6340 Thunderbolt 3 컨트롤러가 사용된 NVME 인클로저 제품에

SK 하이닉스 P41 2TB 조합으로 사용했으나 애플 실리콘 혹은 하이닉스 SSD와의 호환성 문제로 지속해서 연결이 끊어져 새로운 인클로저를 구매해야 했습니다.

구매하는김에 40Gbps를 지원하는 썬더볼트4 혹은 USB4 제품을 구매하기로 생각했고 찾아본 결과 아래 2가지 정도로 나뉘었습니다.

1) 인텔 JHL7440 썬더볼트 +JMicron JMS583혹은 Realteck RTL9210B 조합의 제품

2) ASMedia ASM2464PD

2개의 차이점으로 1번의 제품은 썬더볼트 기반에 USB 호환을 위해 컨트롤러가 2개 사용된 제품이고

2번의 제품은 USB4 기반으로 썬더볼트와 USB 모두 지원하여 1개의 컨트롤러로 구성된 제품입니다.

세세하게 다루면 대역폭 차이 등 여러 가지가 있습니다만 범용성이나

가격에서 2번이 저렴하기에 2번 제품을 구매해 봤습니다.

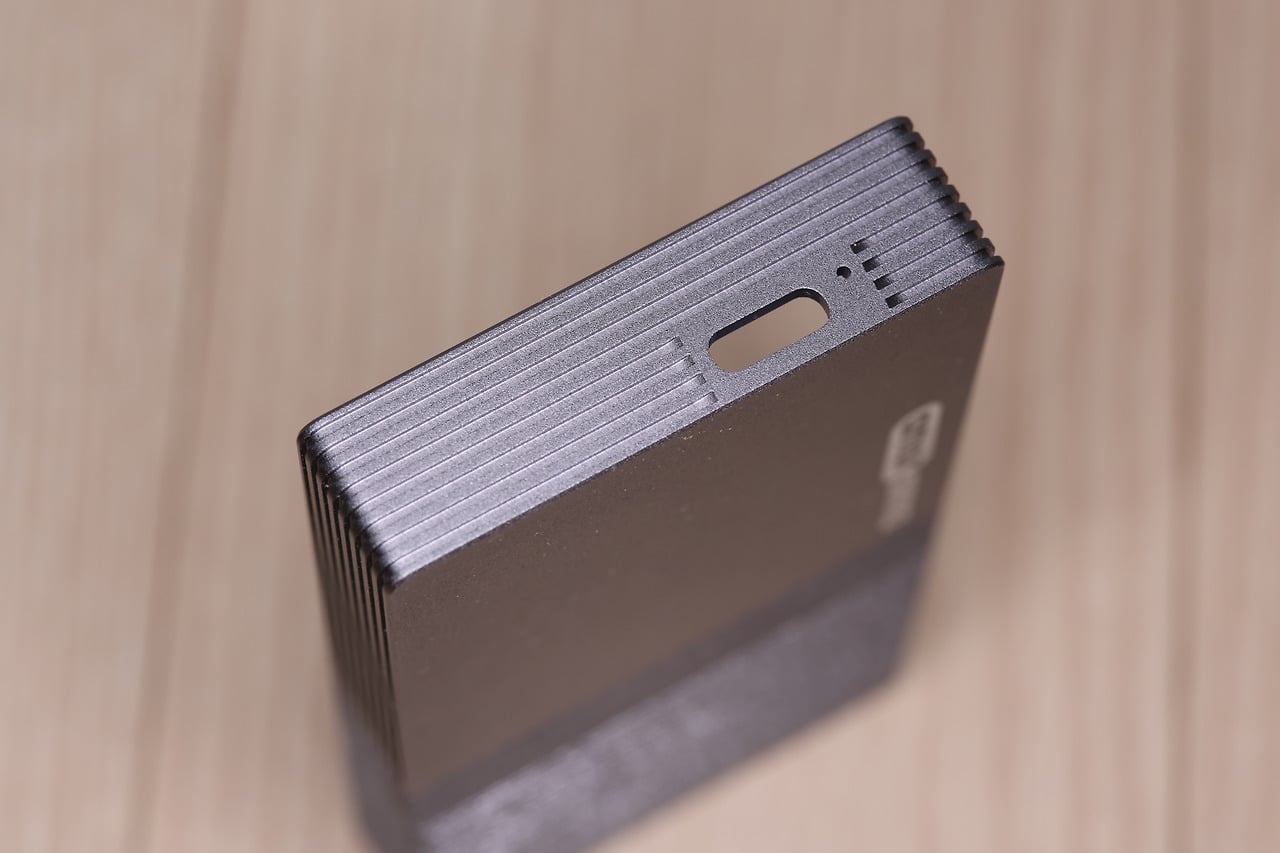

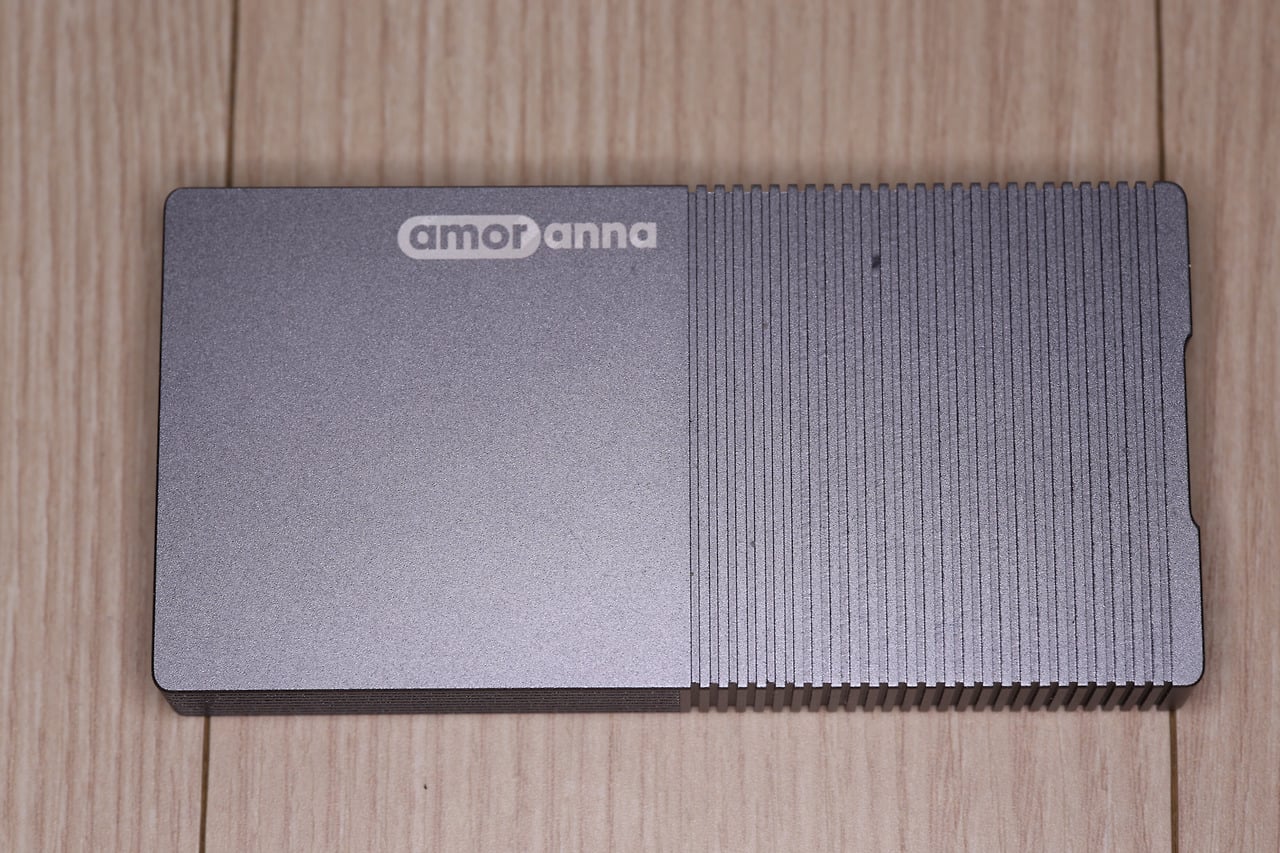

구매한 제품은 국내에 판매중인 아모란나 인클로저 제품입니다.

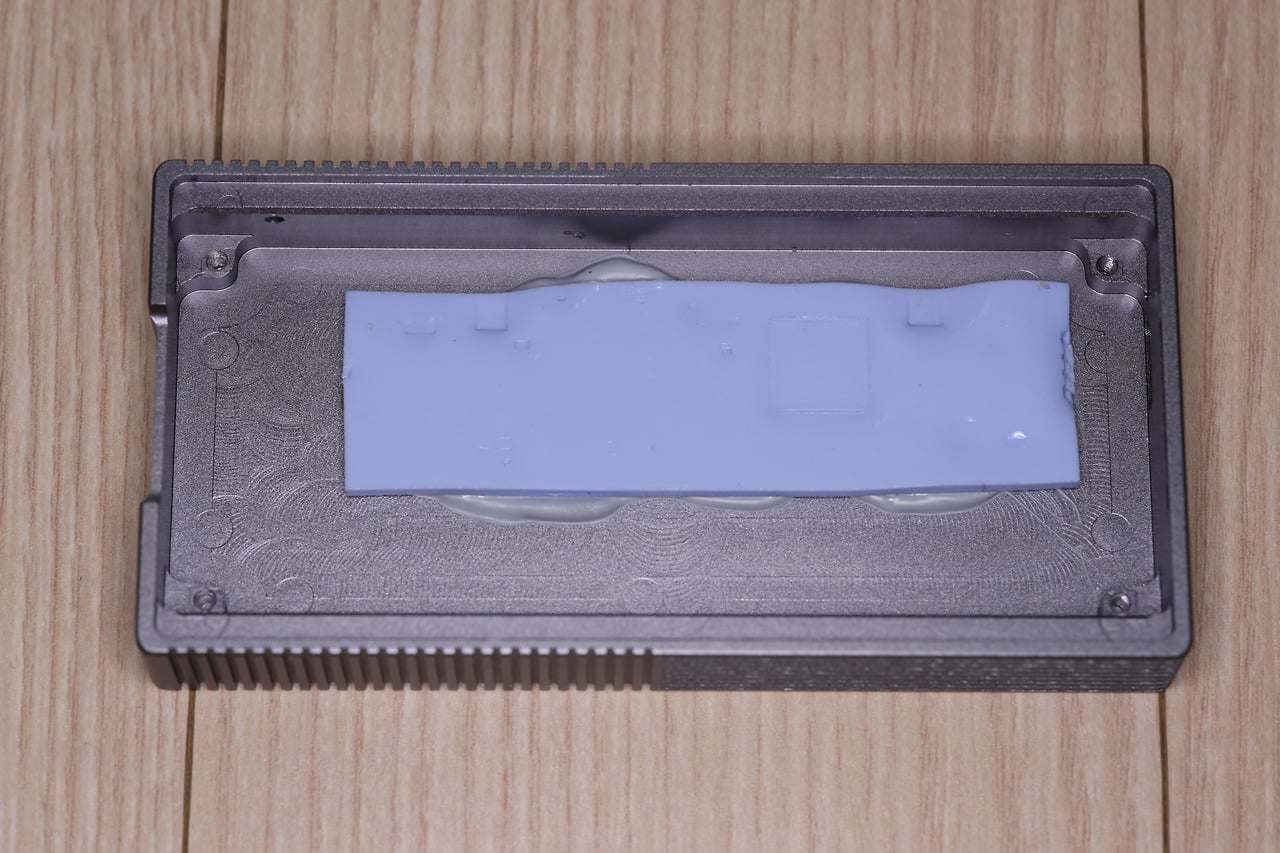

컨트롤러 쪽 써멀패드는 방열 실리콘으로 아예 고정된 형태입니다.

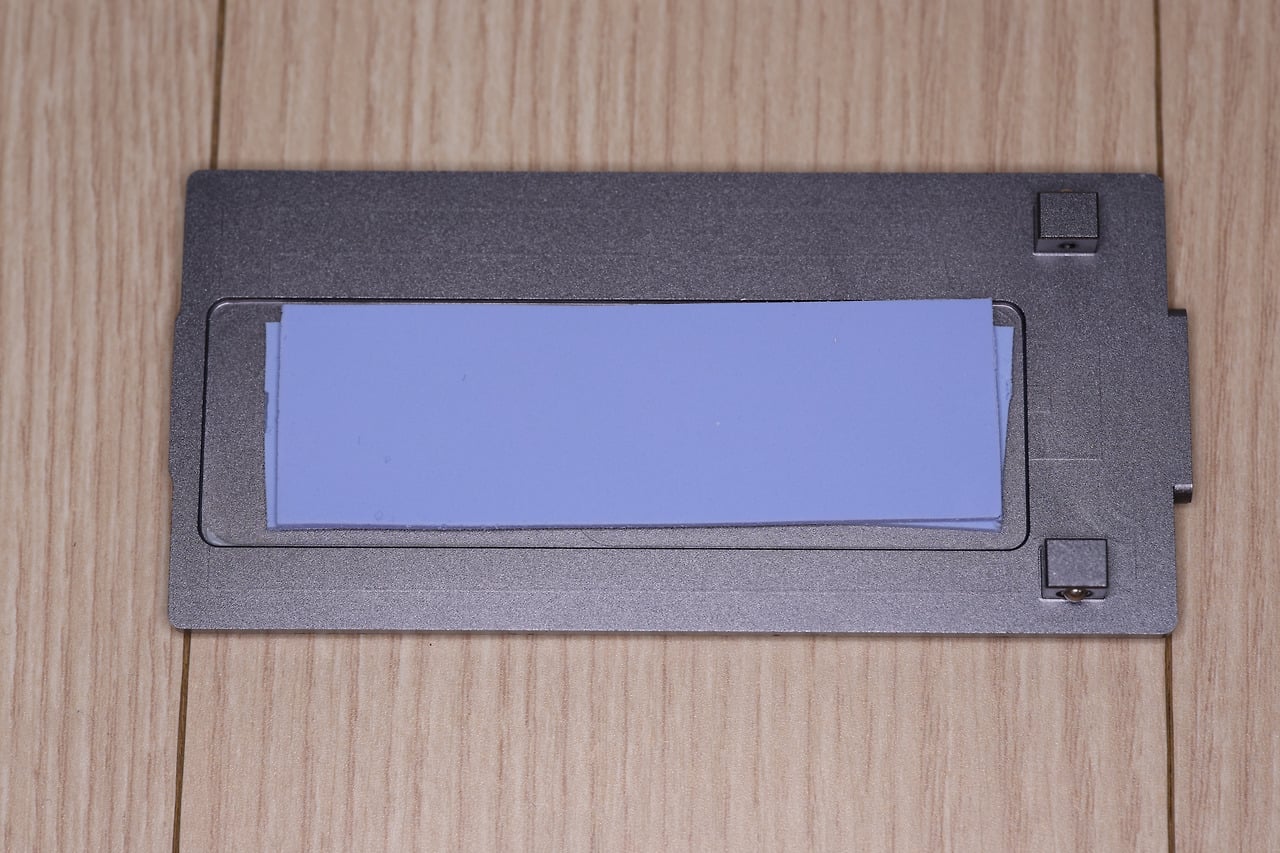

하단에는 SSD가 장착되며 SSD에도 써멀패드를 붙여 하단으로 열이 나갈 수 있도록 되어있습니다.

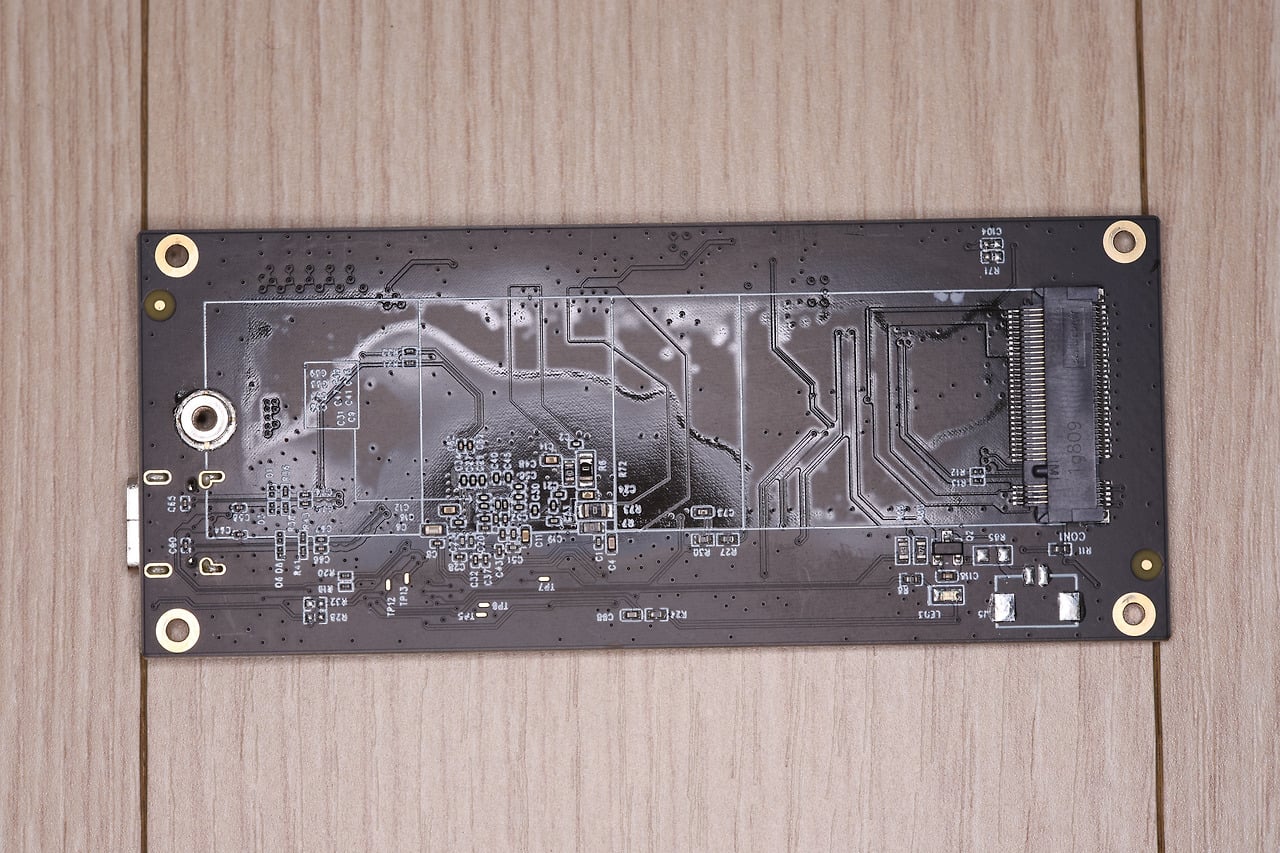

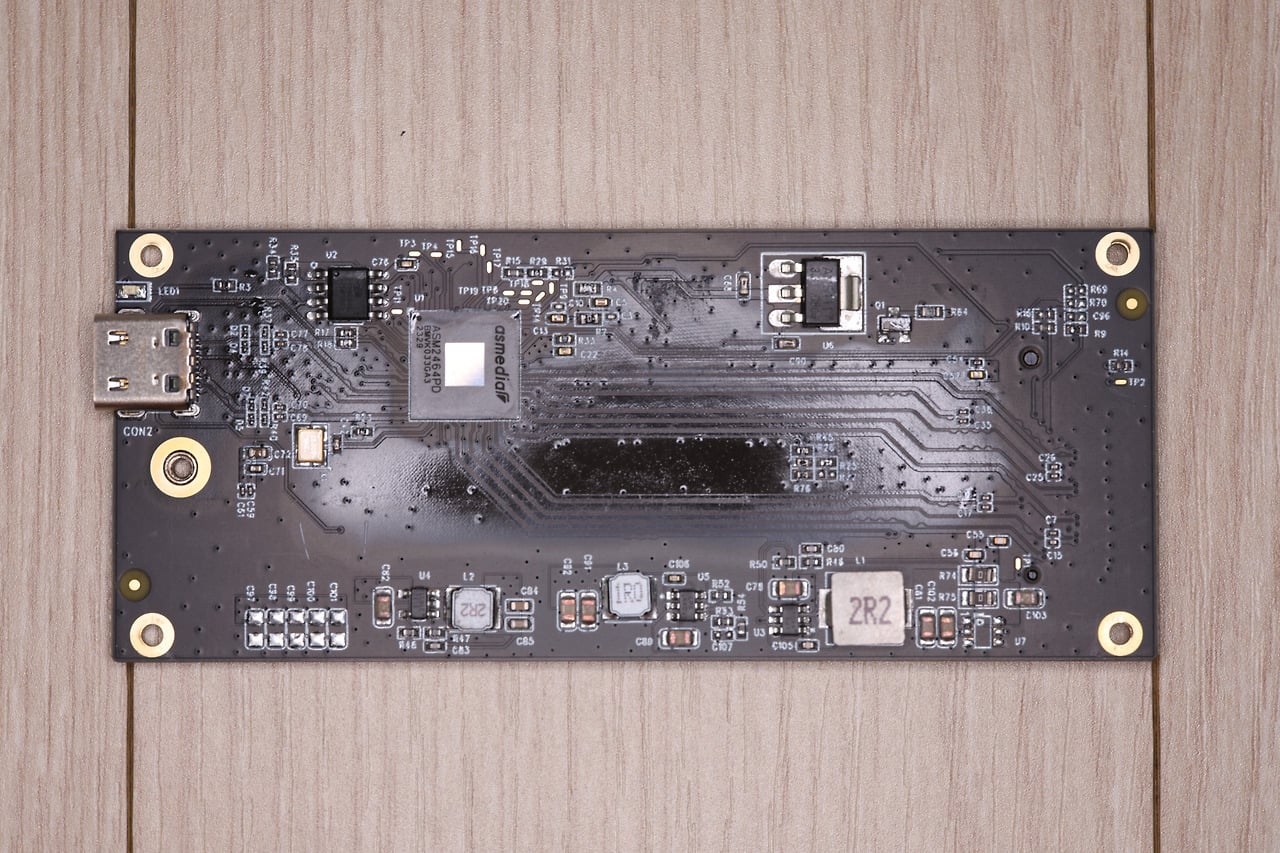

아래는 제품 기판의 모습입니다.

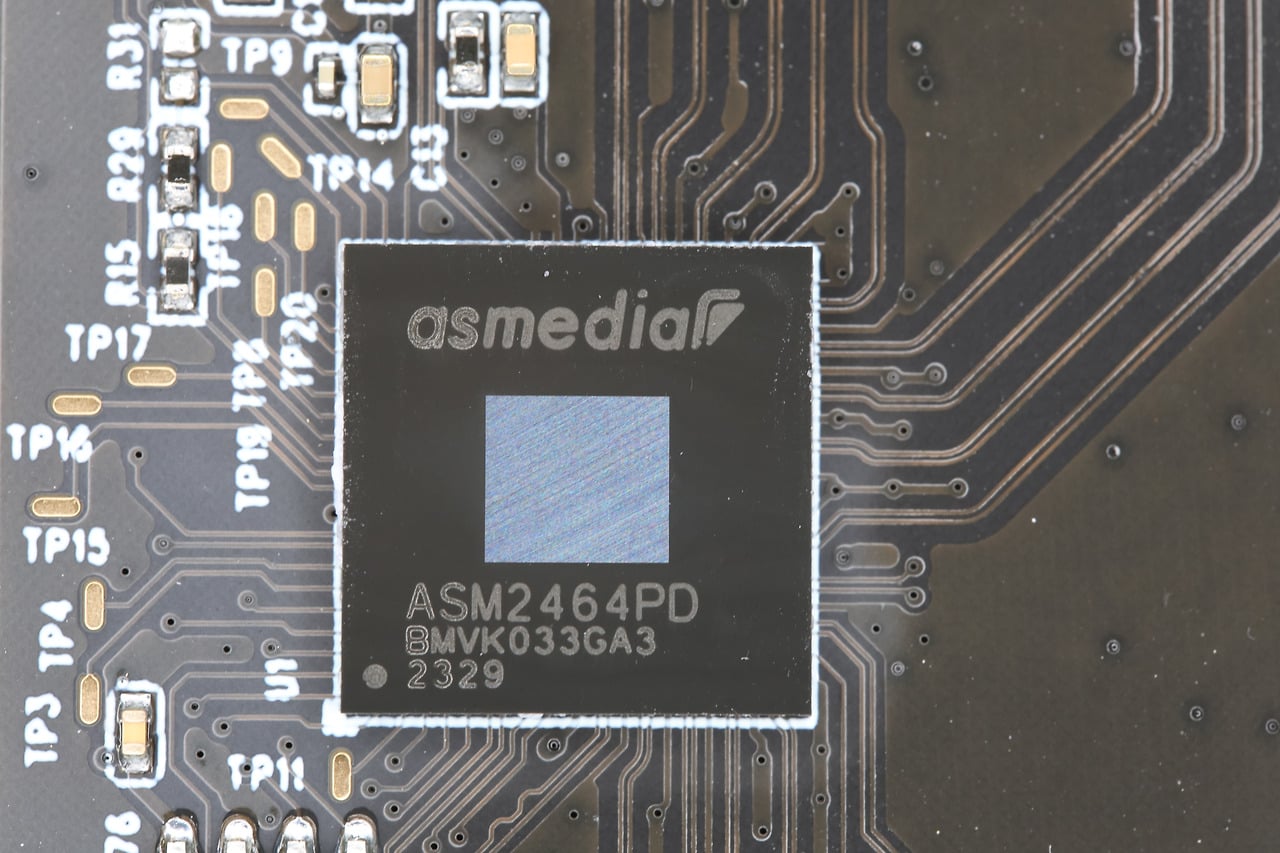

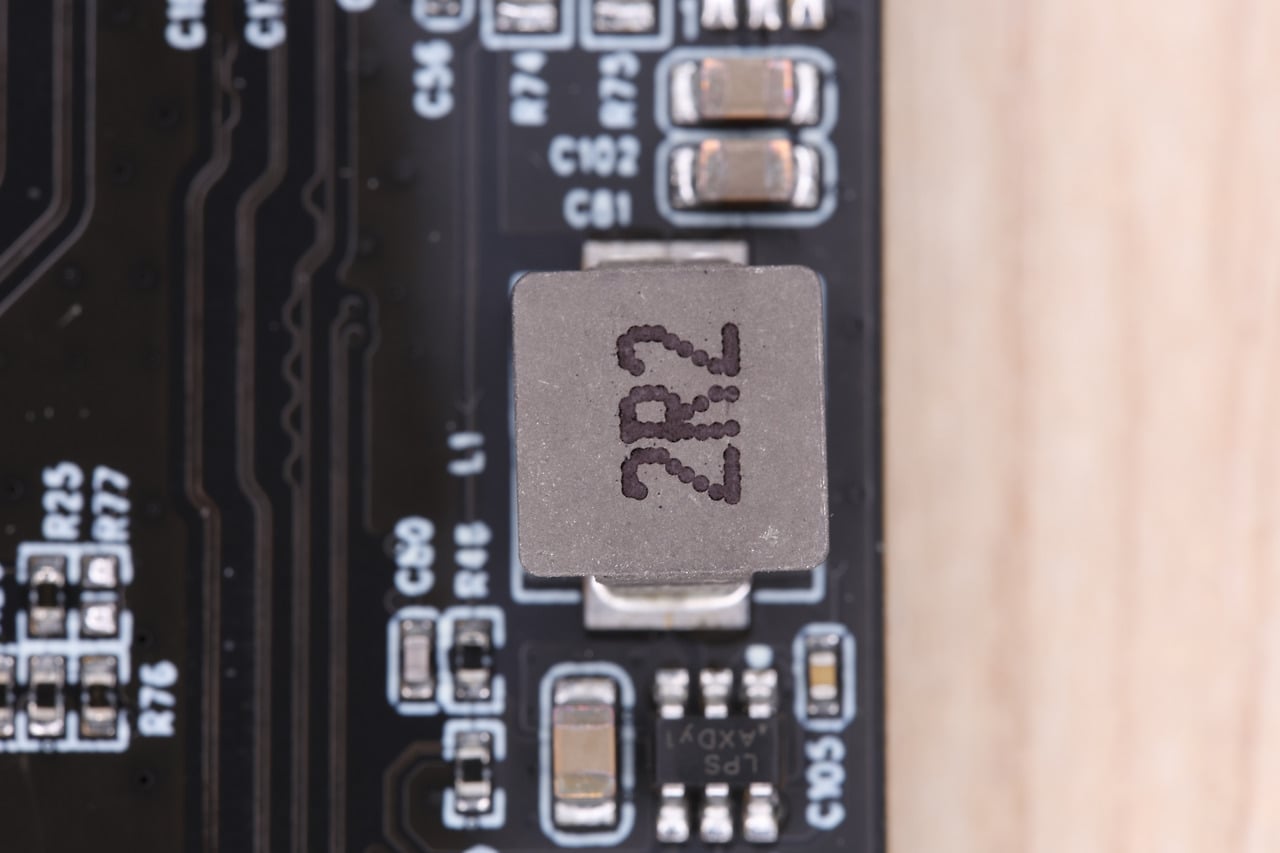

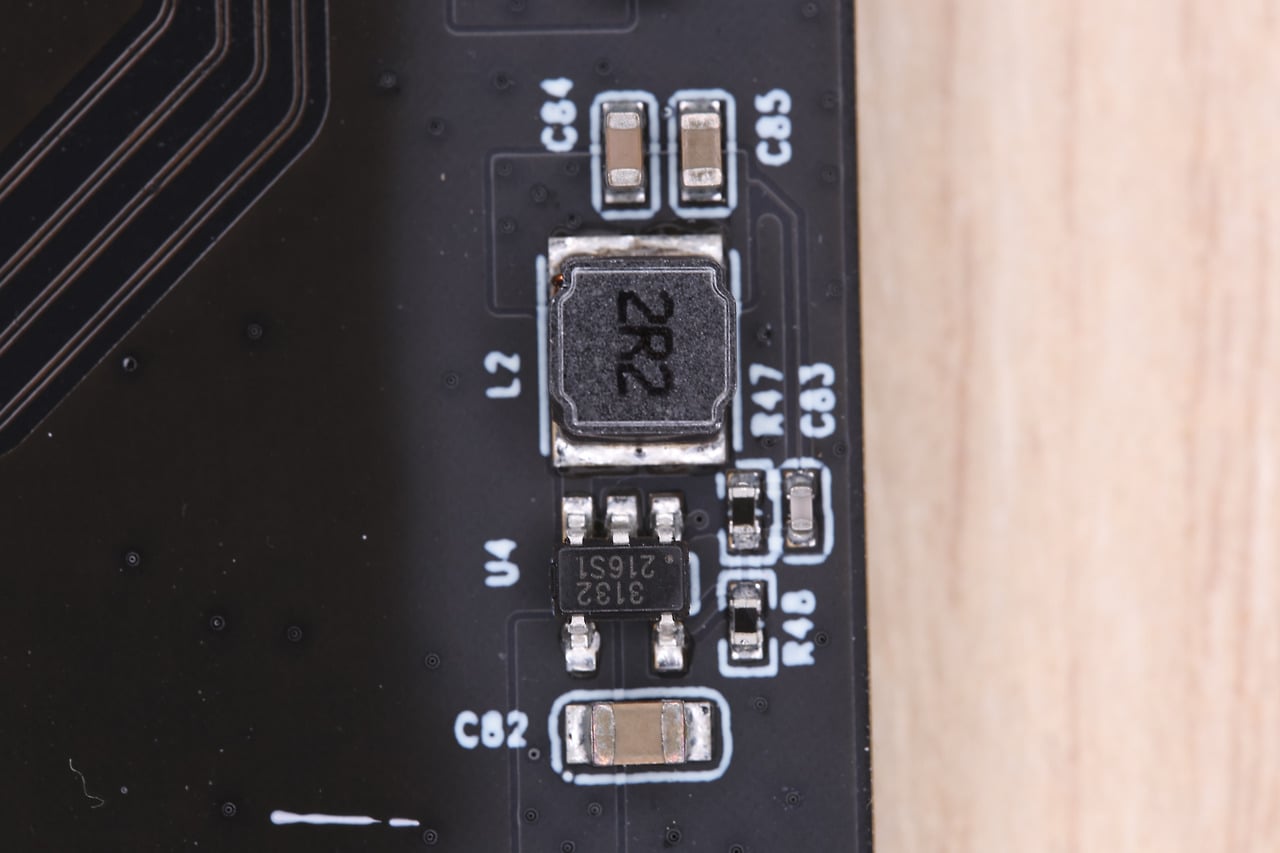

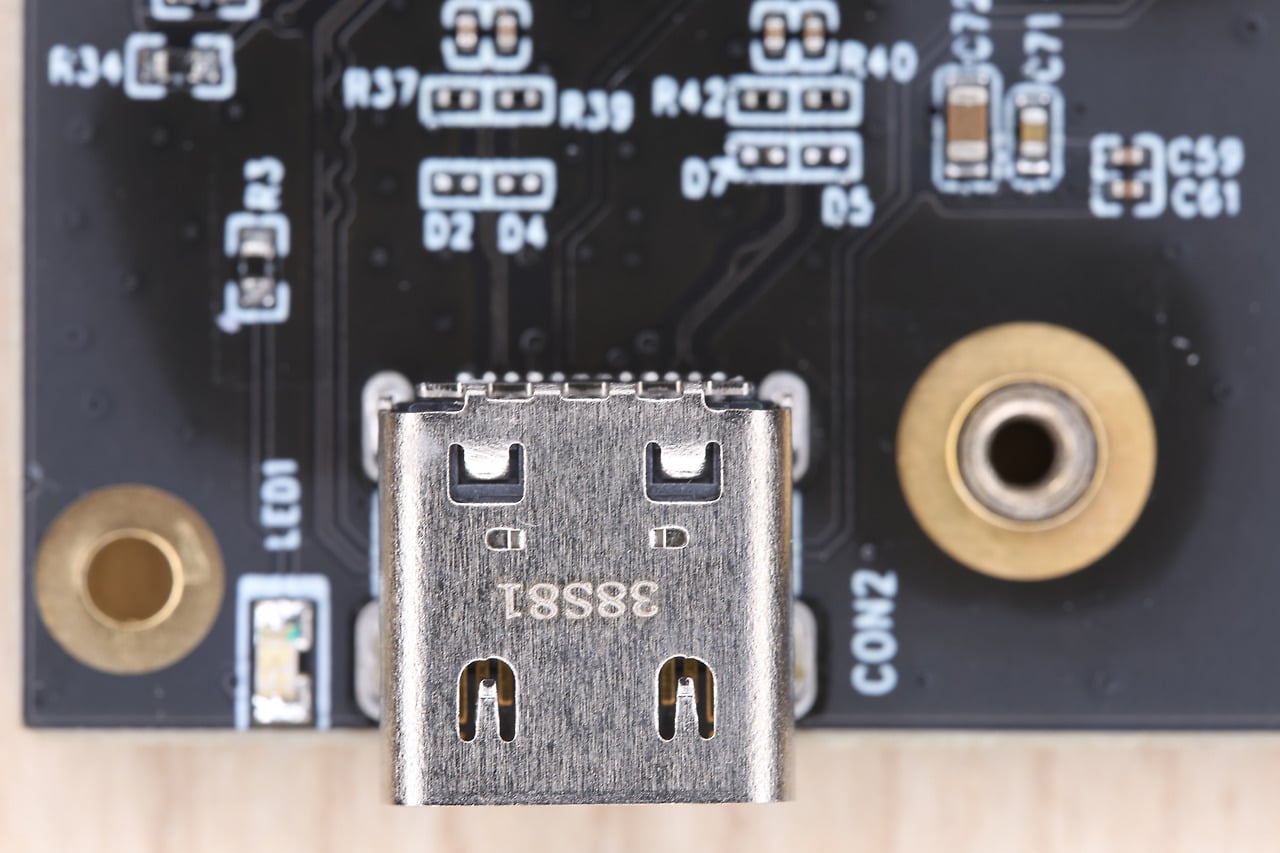

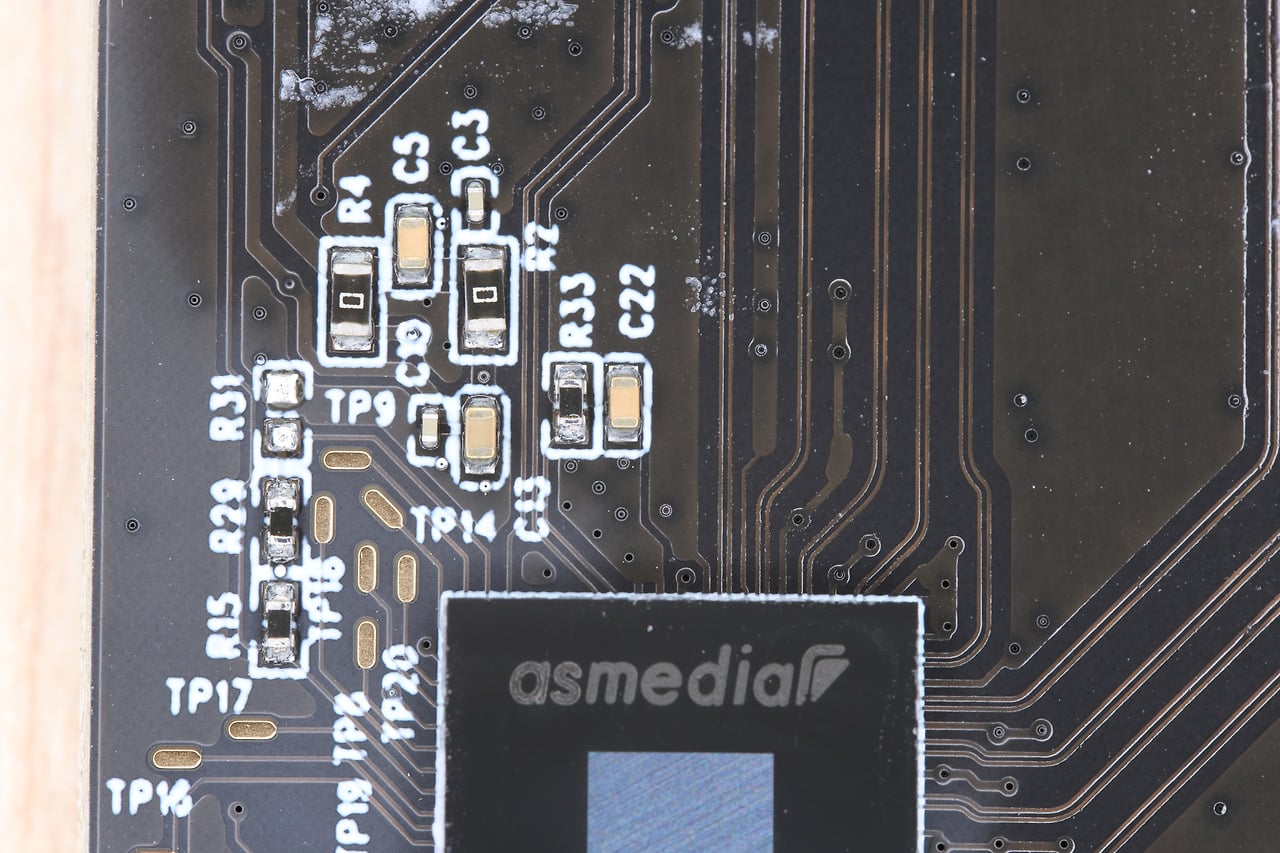

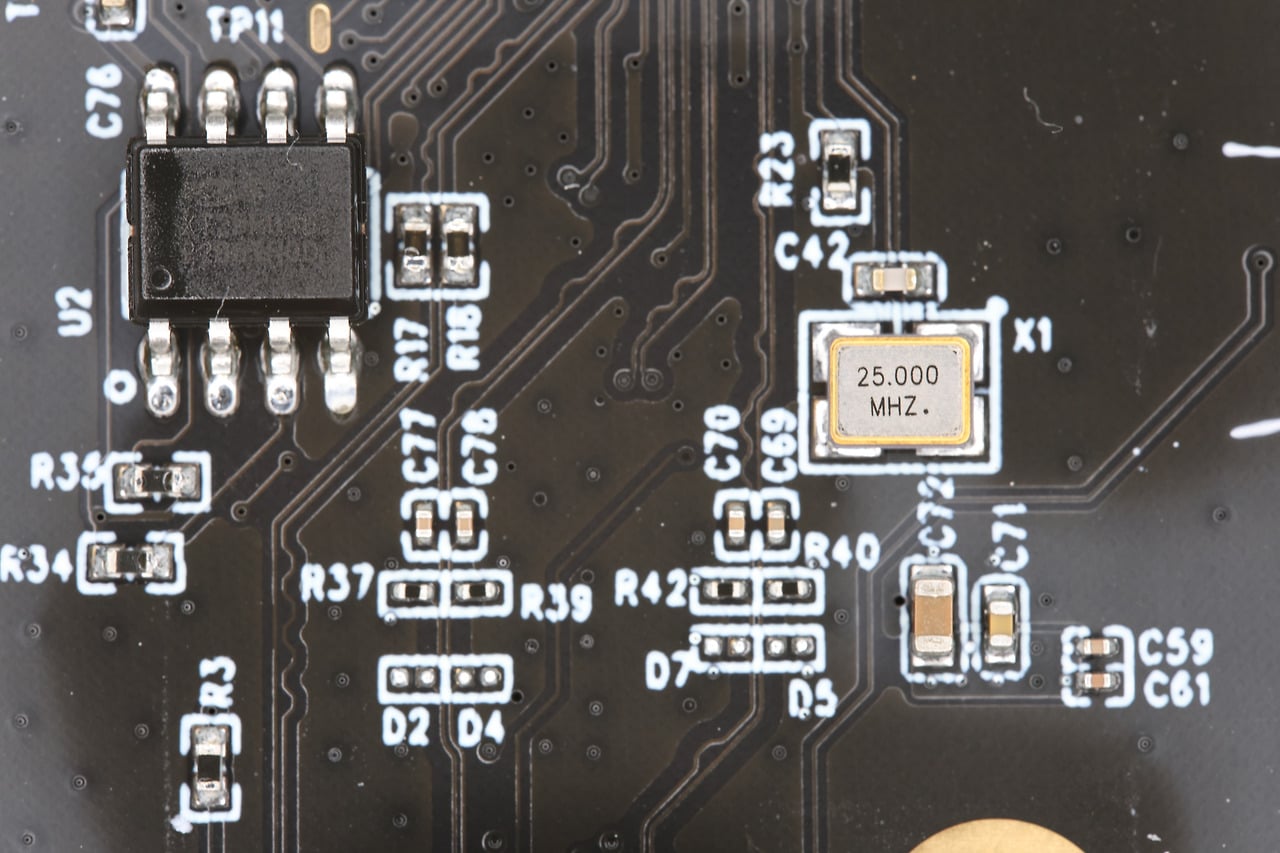

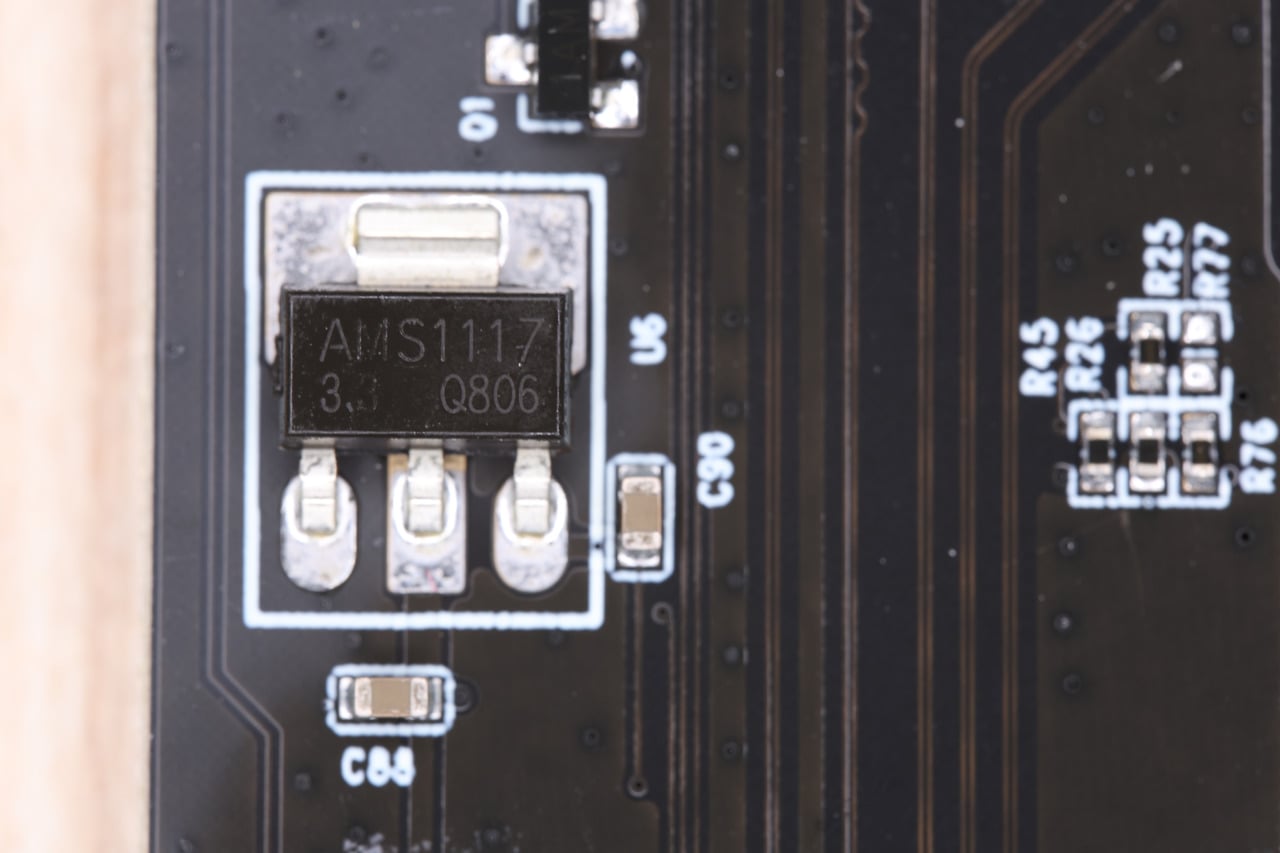

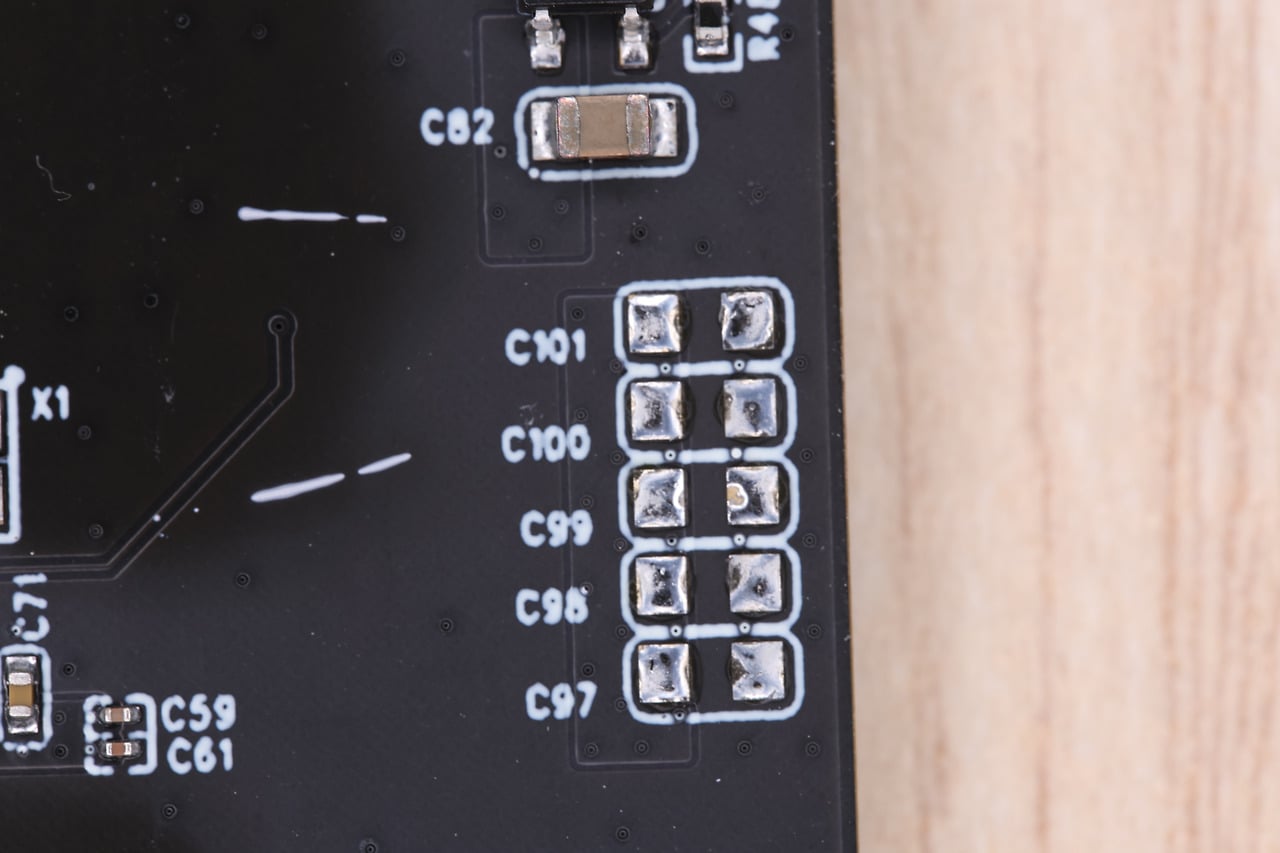

ASM2464PD 컨트롤러가 사용되었고 세세한 사진은 아래와 같습니다.

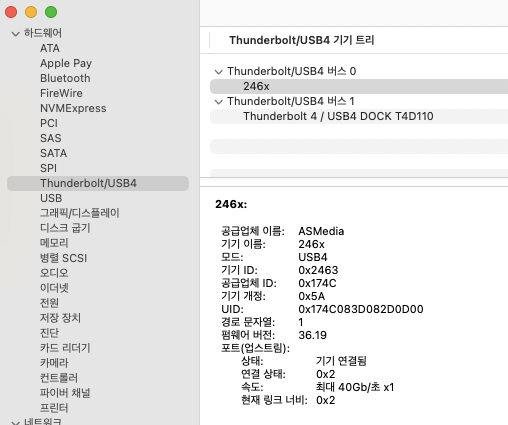

제품은 M2 맥미니에서 테스트를 진행했으며 썬더볼트/USB4 버스에 USB4 (40 Gbps)로 연결된 모습입니다.

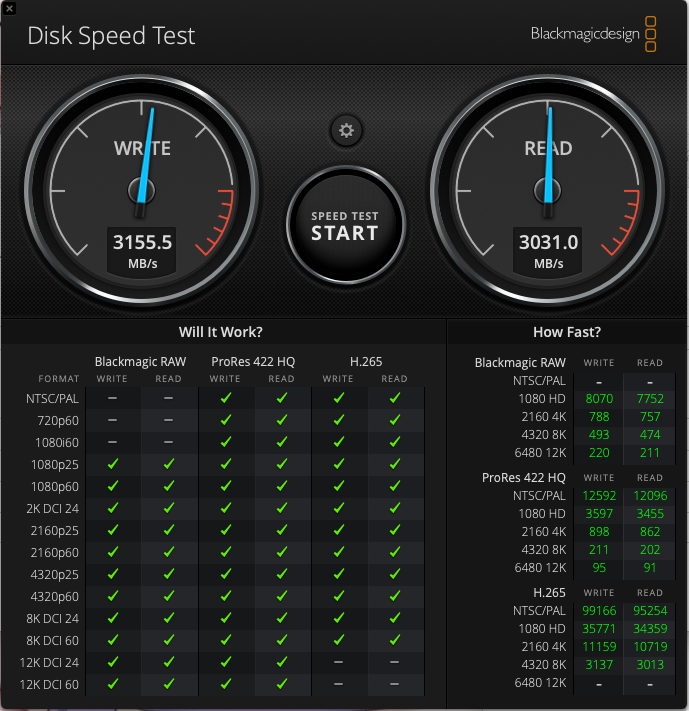

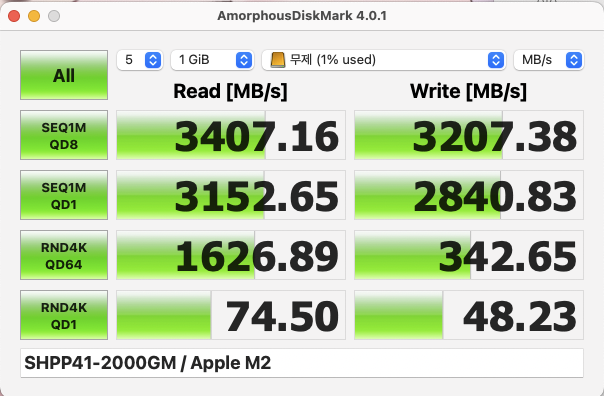

장착된 SSD는 SKHynix P41 2TB 제품이며 Disk Speed Test와

ADM에서 Seq 읽기/쓰기 3000MB/s 이상 나오는 모습을 보여주었습니다.

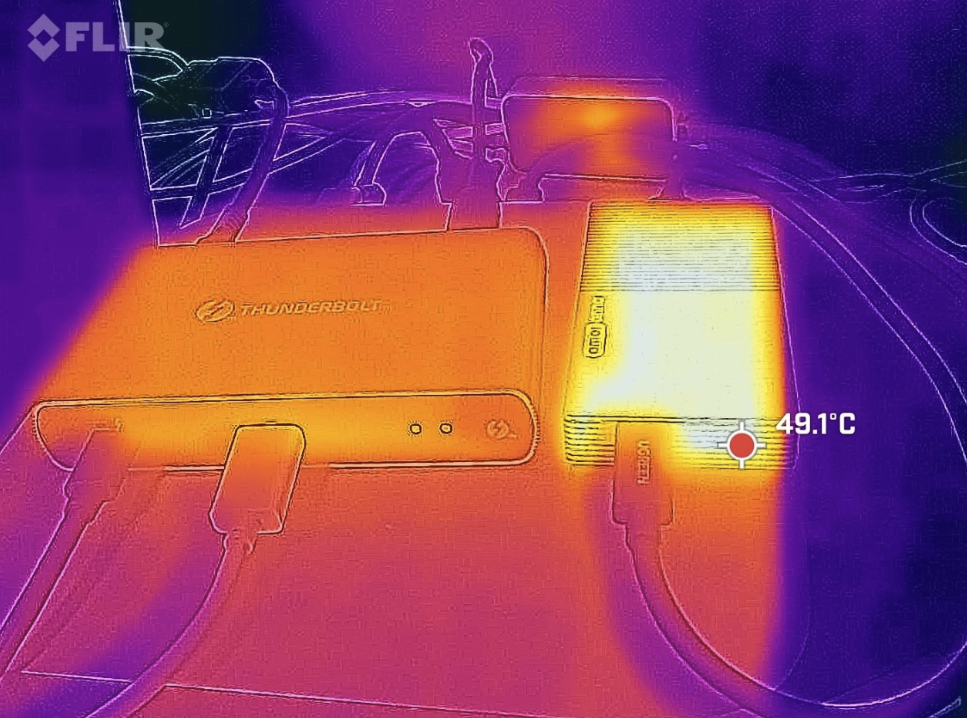

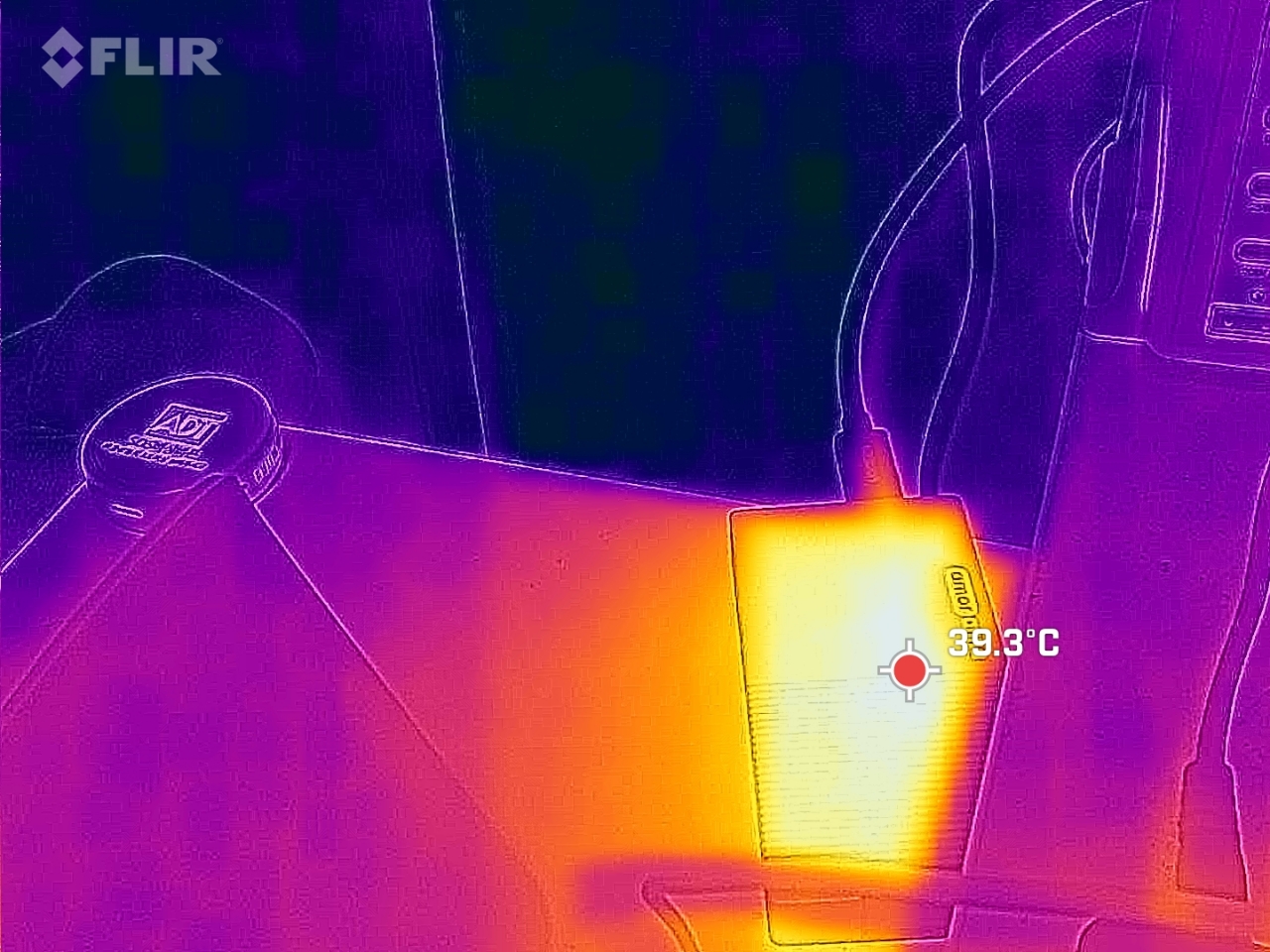

제품 외부 온도는 벤치마크 전 연결 상황에서도 49°C 를 넘기는 모습을 확인할 수 있었습니다.

제품 설계상 컨트롤러가 위치한 상단에는 써멀 실리콘과 패드로 제품 전체에 열이 퍼지도록 설계 되었고

이는 별도의 냉각 없이 상황에 따라서는 제품을만졌을 때때 상당히 뜨겁다고 느낄 수 있는 수준 이였습니다.

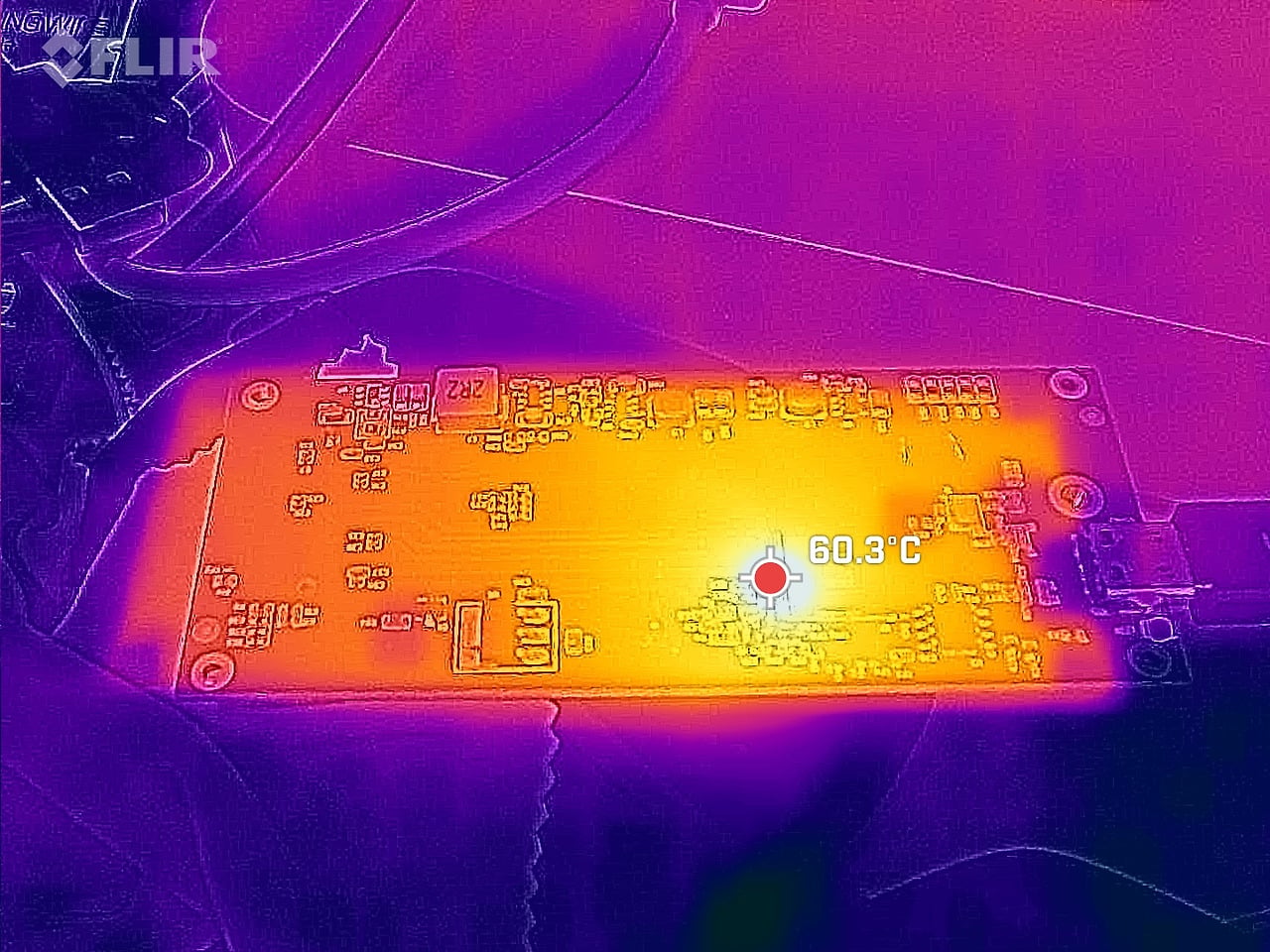

추가로 제품을 분해하고 제품 본체만 연결했을 때 컨트롤러의 온도가60°C 를 넘는 모습을 보여주었습니다.

일단 테스트에서 보여진 온도에서도 쓰로틀링 없이 데이터 전송 속도는 잘 나왔으며

지 속적인 테스트에서도 70-80°C를 넘어갈정도로 온도가 오르진 않았습니다.

또한 제품을 놓는 위치를 맥미니 위가 아닌 철제 서랍 위에 위에 올려두니

연결 상태에서 온도가 38°C 정도로 쓸만하게 내려가는 상황을 보여주었습니다.

본인의 사용 환경에 따라 쿨러가 달린 제품을 선택할지 없는 제품을 선택할지는 고려해볼 사항이 될 것 같습니다.

읽어주셔서 감사합니다.
