벽돌된 노트북은 MSI GE72-6QF 모델이며 2015년도 제조입니다. (시리얼 확인해보니 2015년 제품)

2015년에 조카 초등학교 입학 선물로 사준 MSI 노트북입니다. ( 170만원 정도 주고 산 듯 )

몇 달 전 HP 새 노트북을 주고, 이건 제가 재활용해볼까 하는 마음에 바이오스 업데이트를 시도하다 벽돌이 된 물건입니다.

당시 MSI 제품 특성상 롬 바이오스 용량 제한 문제로 바이오스를 순차적으로 업데이트해야 했지만, 이를 모르고 최신 버전으로 바로 올리는 바람에 벽돌이 되고 말았습니다.

AS 기한은 진즉 지났고 알리에서 판매 중인 CH341 롬 라이터 모듈로 문제를 해결했습니다.

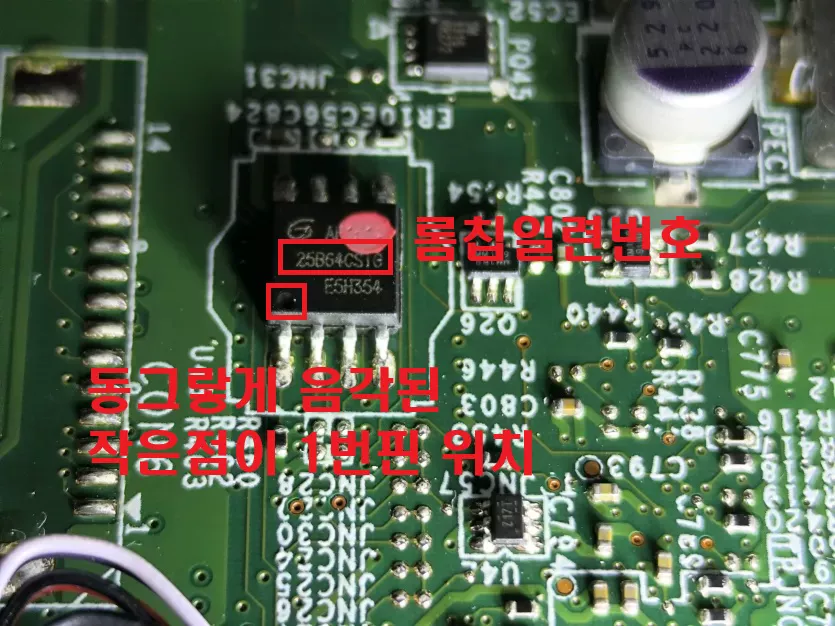

사진은 MSI GE72-6QF 모델의 롬칩을 근접 촬영한 것으로, 롬칩 일련번호는 25864CS1G로 각인되어 있습니다.

이 일련번호는 매우 중요합니다. 이를 알아야 롬칩에 적합한 롬라이팅 프로그램을 찾을 수 있습니다.

참고로 빨간 큰 점이 있는 IC가 롬칩이며, 아래 검은색 작은 점이 기준이 되는 1번 핀입니다.

알리익스프레스 천원마트 같은 곳을 찾아보시면 CH341 또는 CH341A/B 모듈 패키지를 찾으실 수 있습니다. USB 롬라이터와 SOP8 롬집게로 구성된 제품이며, 약 4천 원 정도에 구매했습니다. 제가 구매한 제품은 CH341B칩을 사용한 제품입니다.

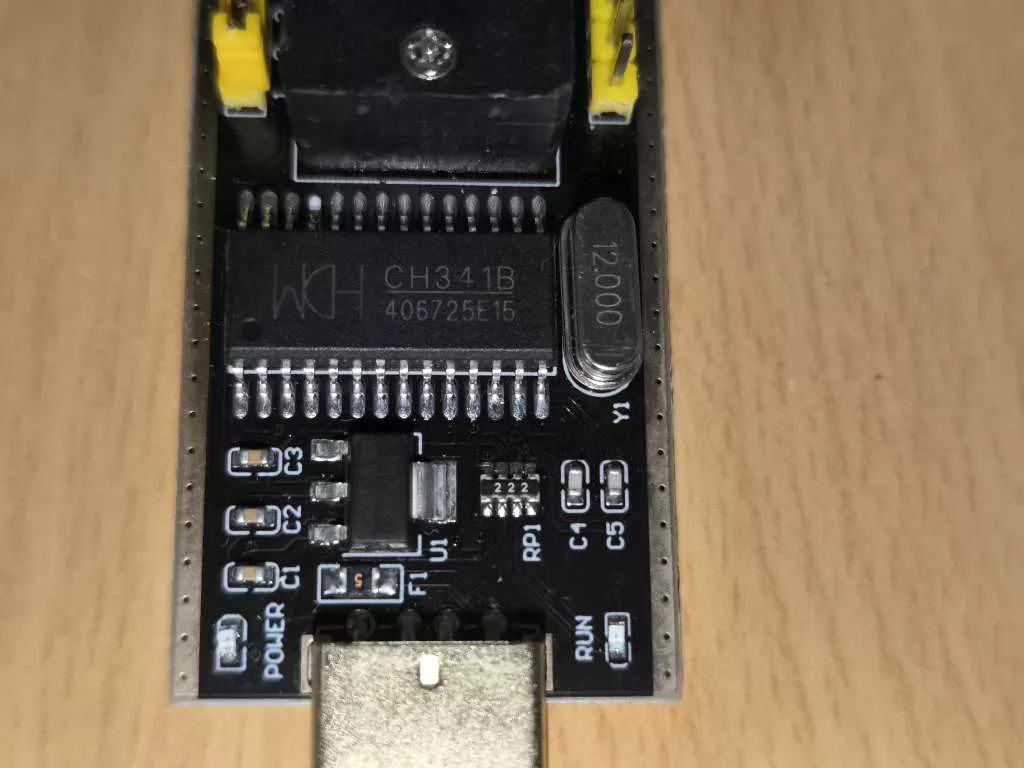

[CH341B USB 롬라이터]

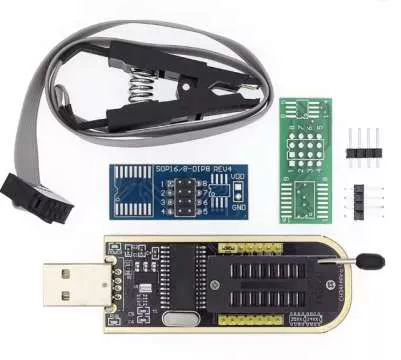

[알리익스프레스 천원마트에서 판매중인 CH341 롬 라이터]

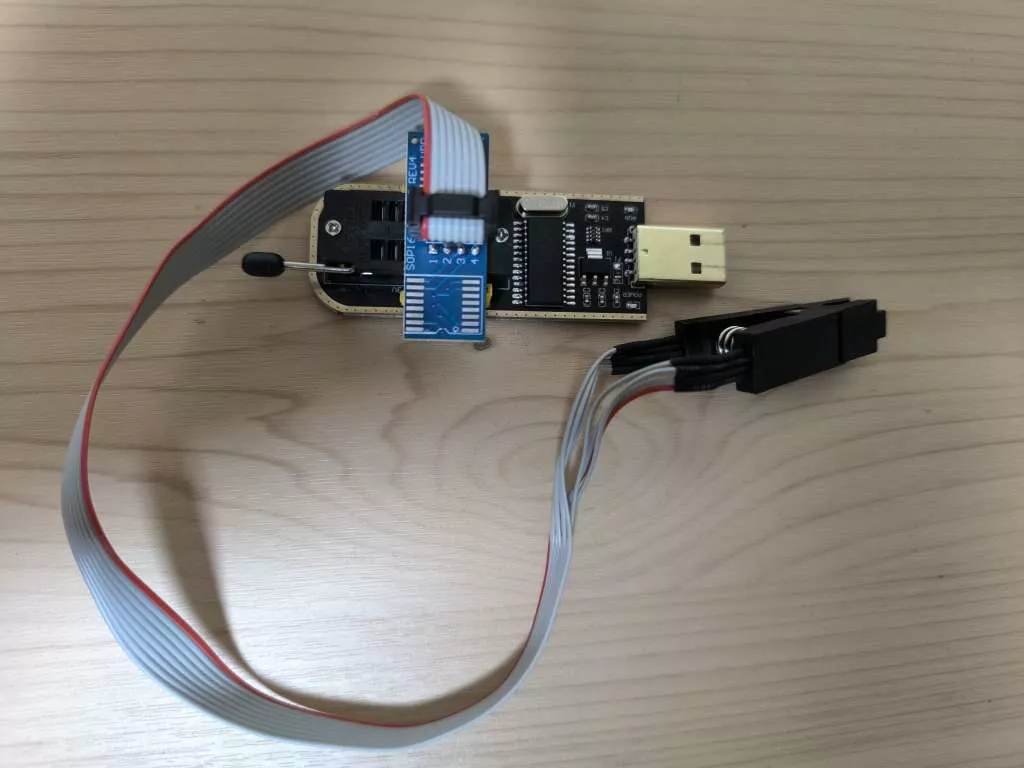

[완성된 CH341 롬 라이터 모습] 조립할 때 롬집게의 빨간색 선이 1번 핀입니다.

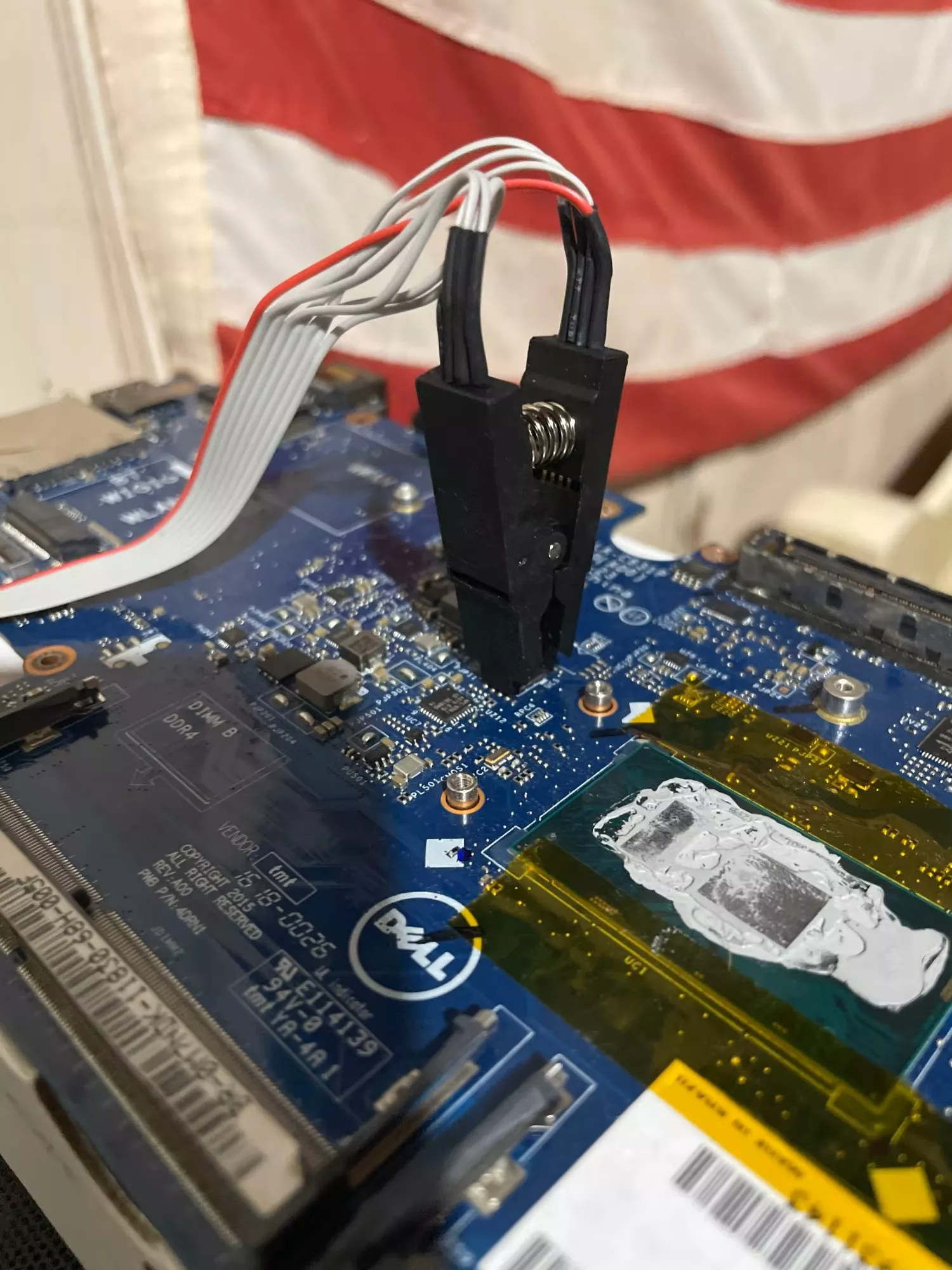

[롬집게를 바이오스 롬 IC에 연결한 모습, 작업 과정을 촬영하지 않아서 대신 퍼온 이미지로 대체합니다.]

IC의 1번 핀과 롬 라이팅 모듈의 롬 집게 1번을 확인하여 동일한 핀끼리 연결한 뒤, 롬 라이팅 프로그램으로 미리 준비해둔 롬 바이오스 파일을 쓰기하면 되는 간단한 작업입니다. 단, 롬 집게를 IC에 연결할 때 접촉이 불안정하면 오류가 발생할 수 있으므로, 집게를 롬 핀에 정확히 물려야 한다는 점을 주의해야 합니다.

롬라이터 모듈은 롬집게의 1번 핀을 파란색 작은 기판의 1번 핀에 연결하고, 파란색 기판의 반대편 핀들 중 1번 핀을 검은색 USB 롬라이터 모듈의 1번 핀에 맞춰 결합한 뒤, 레버를 당겨 고정하면 됩니다.

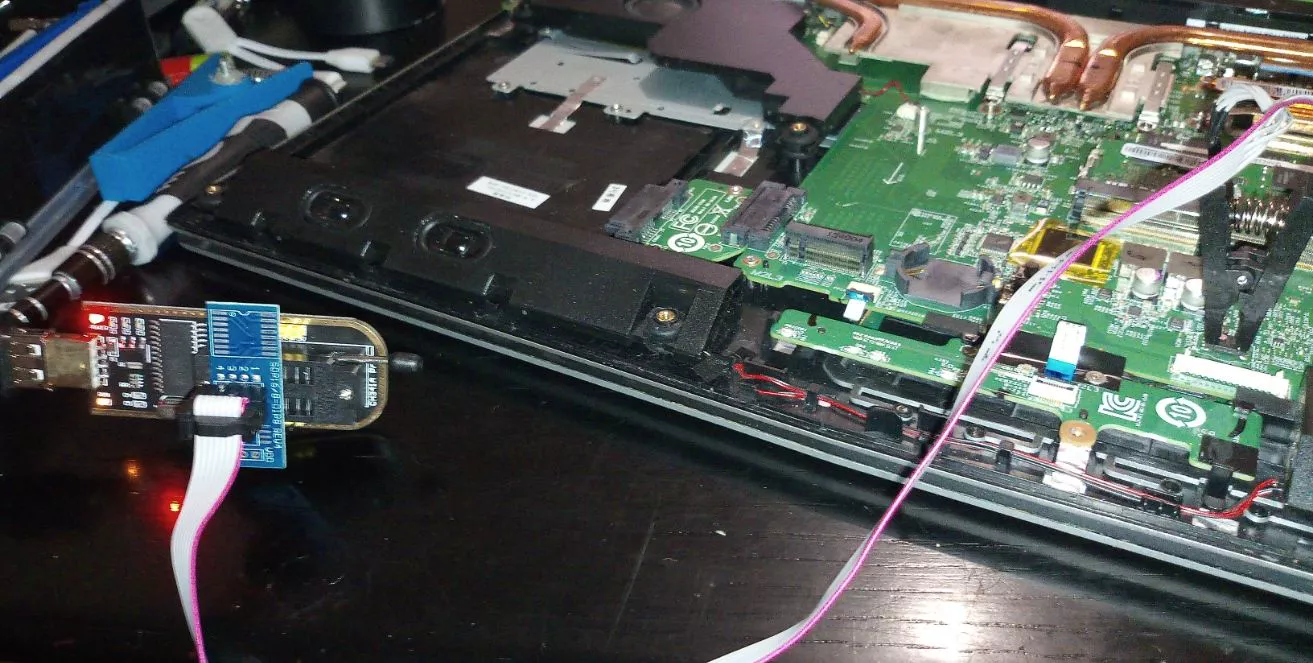

[USB 롬라이팅 모듈은 롬라이팅 프로그램이 실행 중인 PC의 USB 포트에 연결하면 됩니다. 선이 짧을 경우 USB 포트 연장선이나 USB 허브를 사용해도 괜찮습니다.]

글제목에 삽질주의라고 표현한 이유는 여기까지는 어렵지 않지만, 제조사의 롬칩에 적합한 롬라이팅 프로그램을 찾는 것이 어렵기 때문입니다. 제 경우에는 한참 동안 구글링을 해서 아래 홈페이지에서 정보를 얻고, AsProgrammer 프로그램을 사용해 성공했습니다. 검색해보니 프로그램이 정말 많은데, 다른 프로그램들은 오류가 발생하더라고요.

전체적인 흐름을 정리하자면

1. 구매한 롬라이터를 1번핀을 정확하게 확인해서 조립한다.

2. 롬집게의 1번핀과 롬 IC의 1번핀을 확인해서 결합해준다. (확실하게 롬칩과 집게를 연결해야 에러가 안남)

3. 반대쪽 롬라이터의 USB를 롬라이터 프로그램이 실행될 PC에 연결한다.

4. PC에 자신의 USB 롬라이터 모델에 맞는 드라이버 프로그램을  설치해준다.

[드라이버 링크] CH341SER.EXE 파일이 USB 롬라이터 드라이버입니다. (파일명의 SER은 Serial을 의미)

https://tosiek.pl/ch341-eeprom-and-spi-flash-programmer/

또는

https://www.onetransistor.eu/2017/08/ch341a-mini-programmer-schematic.html

5. 자신의 IC 바이오스 롬침의 일련번호를 확인하고 구글링해서 맞는 프로그램을 찾아 미리 준비해둔 롬파일을 롬칩에 지우기및 쓰기를 해준다.

[롬라이팅 프로그램 AsProgrammer 다운로드 링크]

https://github.com/nofeletru/UsbAsp-flash

6. 작업전 노트북의 전원과 배터리 그리고 메인보드의 동전모양 CR2032 건전지는 반드시 제거 해야합니다. (쇼트방지)

7. 사용하는 롬 라이팅 프로그램에서는 롬칩을 읽고(백업), 지우고, 새 바이오스 파일을 기록하는 과정으로 진행하시면 됩니다.

8.롬칩의 읽기 과정에서 오류가 발생하면 프로그램이 IC를 지원하지 않거나, SOP8 롬집게와 IC 간의 접촉 불량 두 가지 원인이 있을 수 있습니다. 접촉 불량일 경우, 1번 핀의 위치를 반드시 확인하고 다시 연결해 주세요.

9. 기록후 프로그램의 검증 verify 기능으로 롬파일과 기록된 데이터 일치 여부를 확인하셔야 합니다.

제가 참고한 웹문서는 아래 링크에 첨부해 놓겠습니다. 영어로 된 페이지이긴 하지만 번역기를 사용하셔도 충분히 이해할 수 있습니다.

혹시 모를 웹페이지 삭제에 대비해 아카이브 링크도 함께 첨부합니다.

참고한 웹문서들

1. Back from the Dead: Recovering from a Bricked BIOS

https://jpdias.me/hardware/msi/bios/2020/05/10/back-from-the-dead.html

https://archive.md/iFPzV

2. 롬라이터기(ch341a) 사용법 (티스토리 블로그 문서)

https://khjj12.tistory.com/126

https://archive.md/no7EK

https://khjj12.tistory.com/127

https://archive.md/Vfgl1

참고한 Asprogrammer 사용법 영상

https://youtu.be/VzeeZj4Vvu4?si=FZ-77N0CXWSYSYN6
