(블박교체하려다가 그 지리한 과정을 많이 적었는데 다 줄이고.. 단편 소설정도 나올듯)

기존 연결 케이블을 두고 제품만 교체할때 왜 안되는지에 대해서만 적고자 합니다.

(별짓 다 했음. 왜 안되지 하면서 제품을 또 사기도하고 , 후방만 또 사기도 하고, 젠더 사고 케이블 사고 등등)

블박은 주로 2.5파이(굵기 지름 2.5mm ) 단자로 연결 하는데 (micro usb, 일명 마이크로5핀 도 있음)

이걸 기존 차량 배선에 끼웠을때 바로 되면 다행인데 안되는 이유가.

2.5파이 결합이로 되더라도 우선 3극이냐 4극의 차이가 있을 수 있고 (이건 안되는게 이해가 됨)

근데 여기서 문제가 같은 4극인데도 안되는 상황이 벌어진다는거. <-- "이게 핵심 "

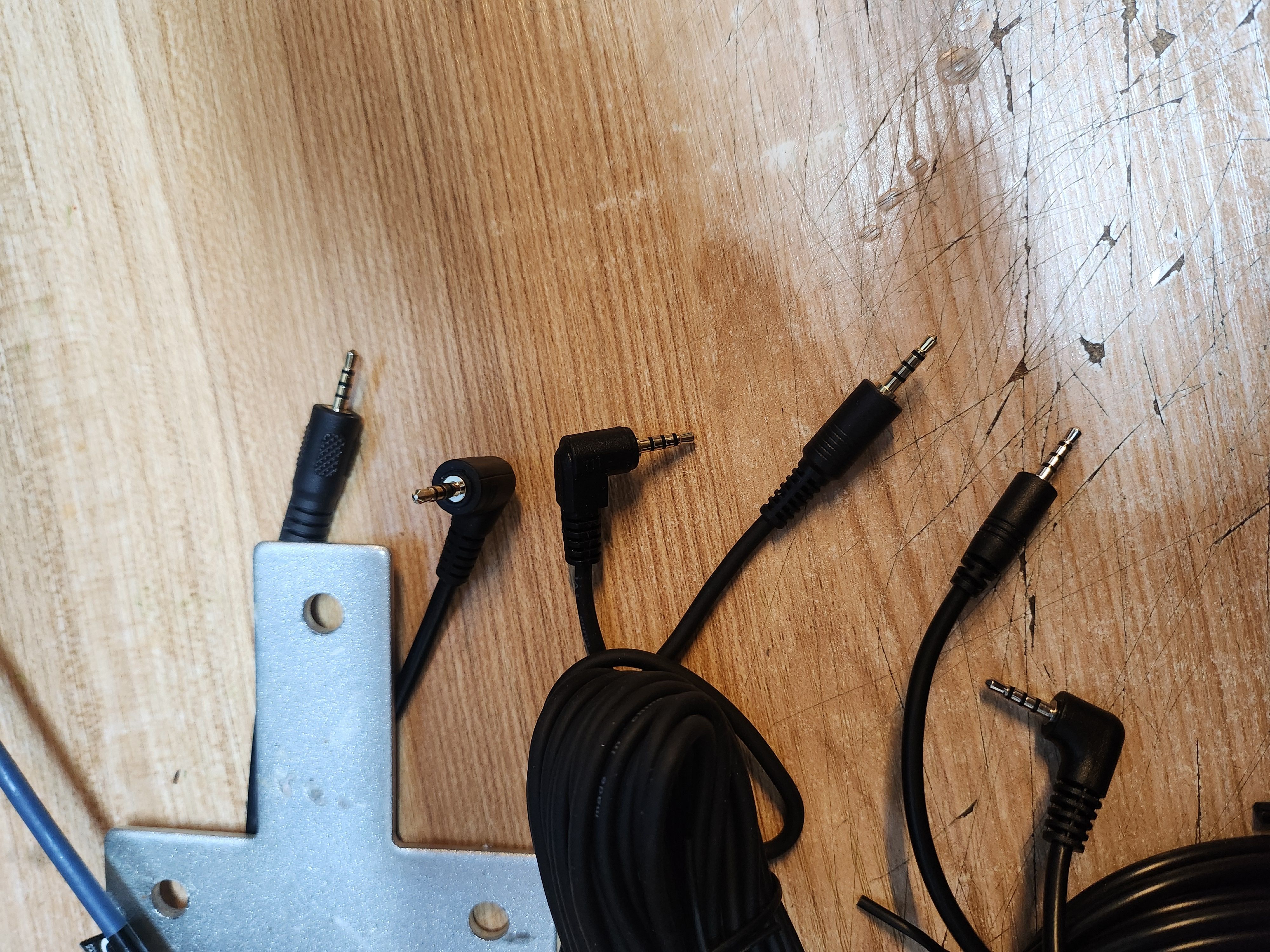

우리는 상식적으로 4극이라면 (아래 사진) 저런 모양일 텐데

문제는 위의 케이블 3개가 겉으로는 같은데 내부적으론 각각 다르다는 겁니다.

양 끝단을 옆에 두고 비교를 하면

(각각의 금속 단계 부분을 숫자로 표현)

Type A :

왼쪽 끝 - 오른 쪽 끝

1 ---- 1

2 ---- 2

3 ---- 3

4 ---- 4

이렇게 매칭이 되는데 (이게 일반적 상식)

하지만 실제로 통전테스트 해보면

Type B:

왼쪽 끝 - 오른 쪽 끝

1 ---- 1

2 X 2

3 ---- 3

4 ---- 4

Type C:

왼쪽 끝 - 오른 쪽 끝

1 ---- 1

2 ---- 2

3 X 3

4 ---- 4

이런 식이라는 겁니다.

심지어 4극이지만 전선까보면 실제로 3가닥 있음.

이래서 잘 안되는 겁니다.

Type A 처럼 4가닥 다 필요한 상황의 블박인 경우 Type B, C 케이블이 오면 당연히 안될 수 밖에

마찬가지로 TypeB로 세팅된 블박인데 케이블 TypeC 가 오면 안되는 겁니다.

아마 블박 업체의 전략이기도 한 것 같은데 혹시나 셀프로 하시는 분들은

위의 경우만 숙지 해놓으시면 작업하는데 저처럼 삽질이 현저하게 줄것 같아서

글 남깁니다.
