안녕하세요.
지구인 입니다.
이번 사용기도 지난 번 사용기처럼 블로그에 3편에 나눠서 포스팅 했던 내용을 모은 것 입니다.
그럼 시작하겠습니다. ^^

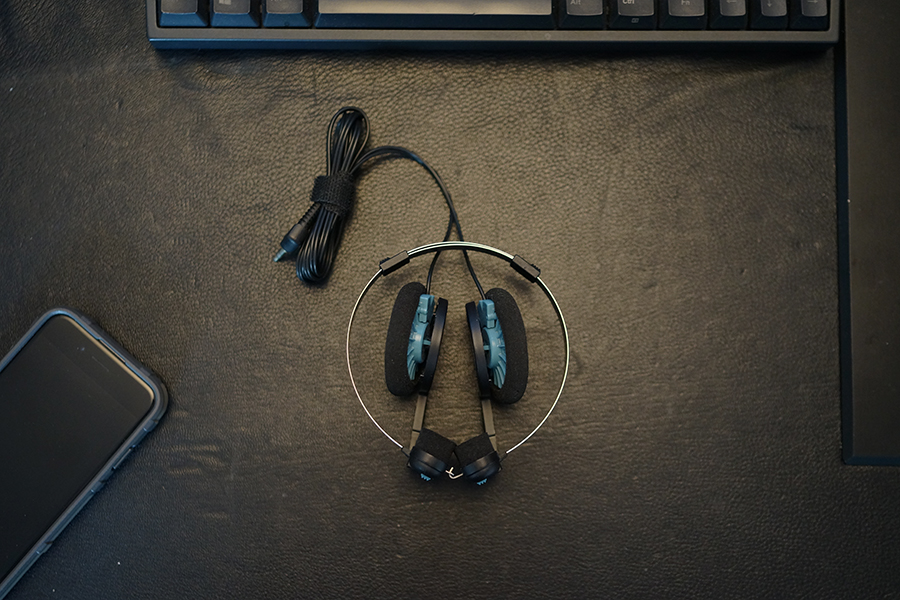

여전히 작업실에서 잘 사용중인

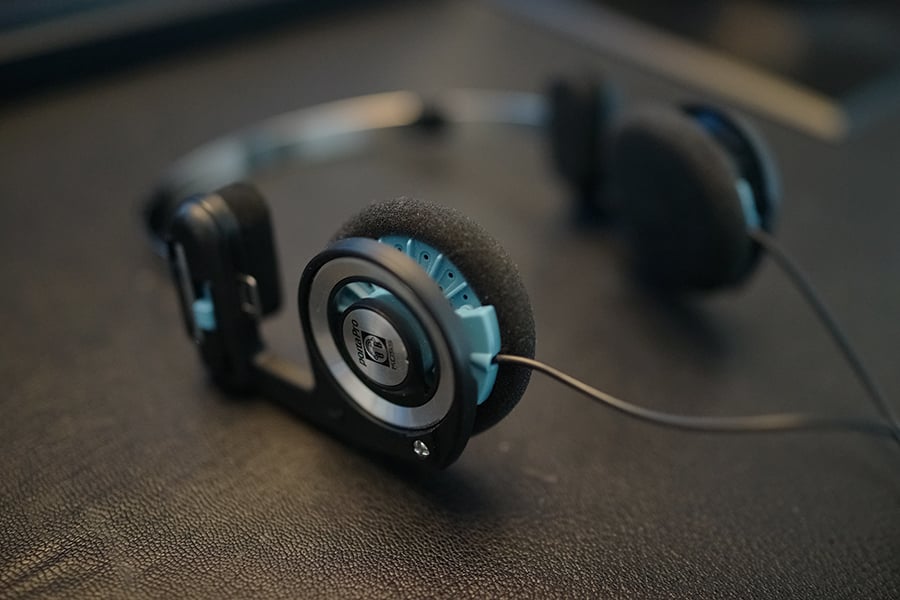

Koss porta Pro 입니다.
이 녀석의 가장 큰 장점 중에 하나는
사진처럼 동글에 말아서 작은 사이즈로 보관할 수 있다는 거죠!
근데, 케이스가 없습니다. ㅠ.ㅠ
없음 만들어야죠! ㅋㅋㅋ
이젠 뭐 그냥 그리고 뽑는게 일상입니다.

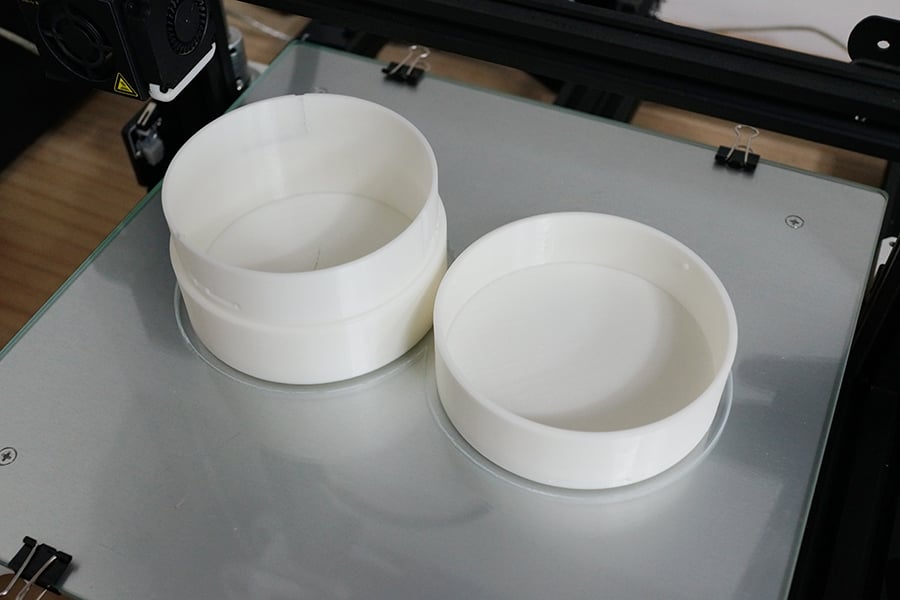

케이스로 쓸만한지 어떨지 몰라서

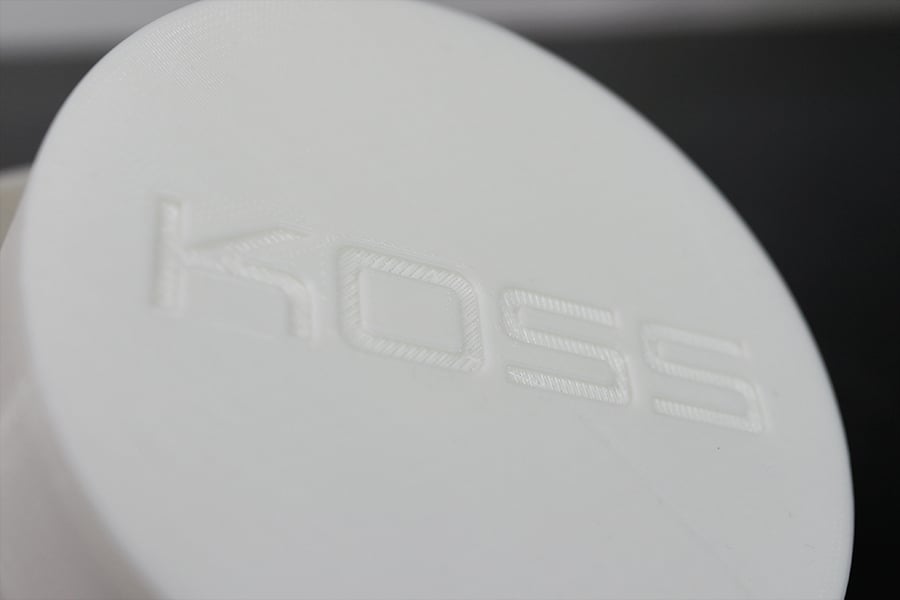

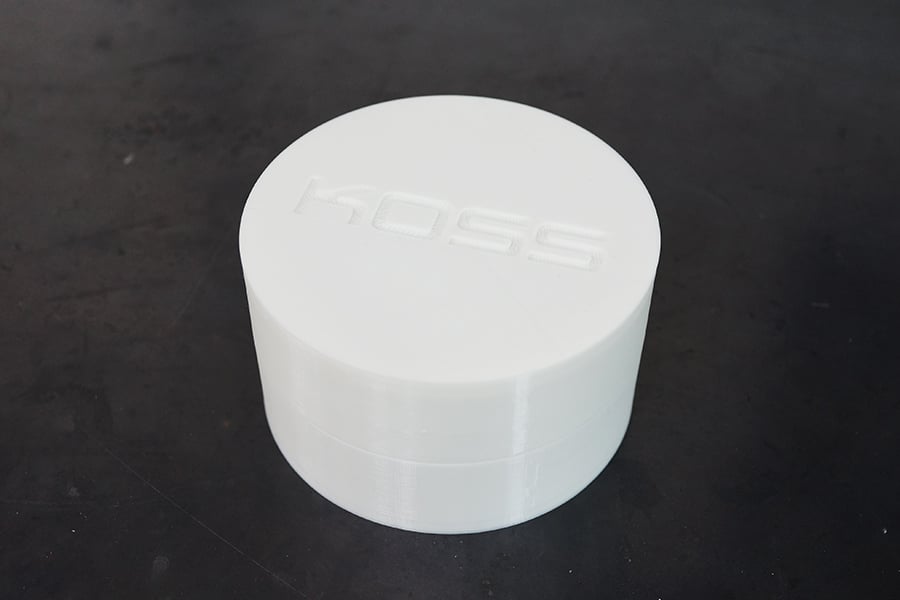

그냥 간단하게 로고만 넣어서 뽑았습니다.

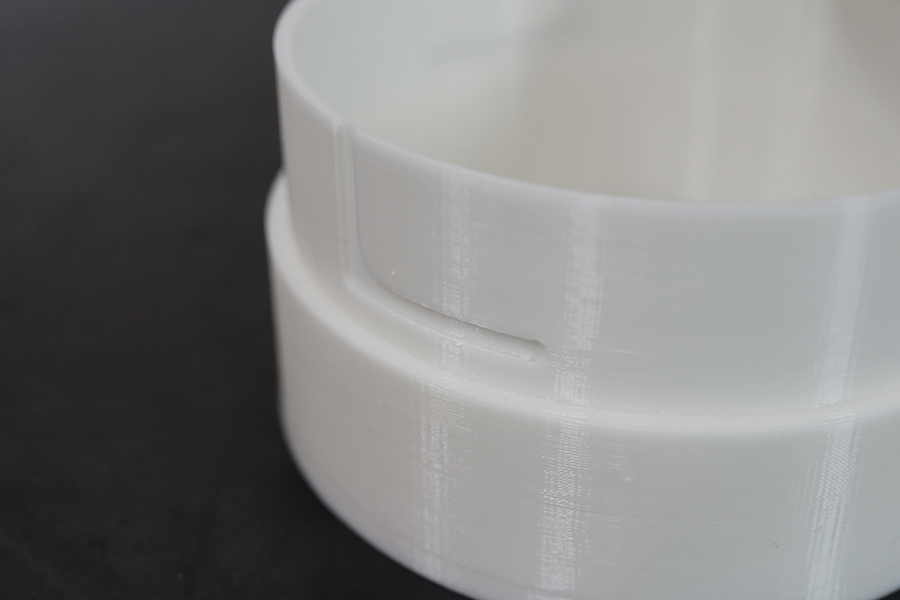

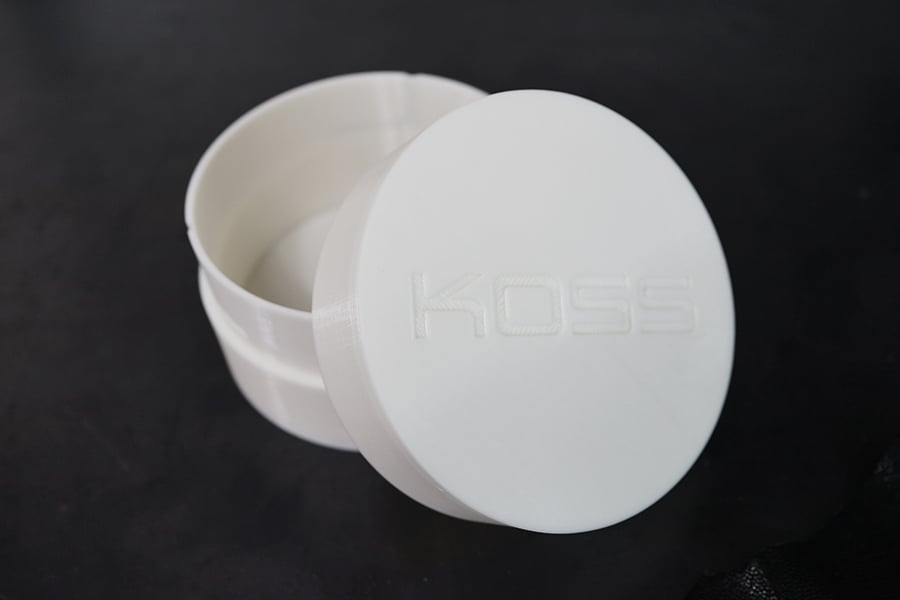

케이스는 돌려서 잠그는 형태로 만들어봤습니다.

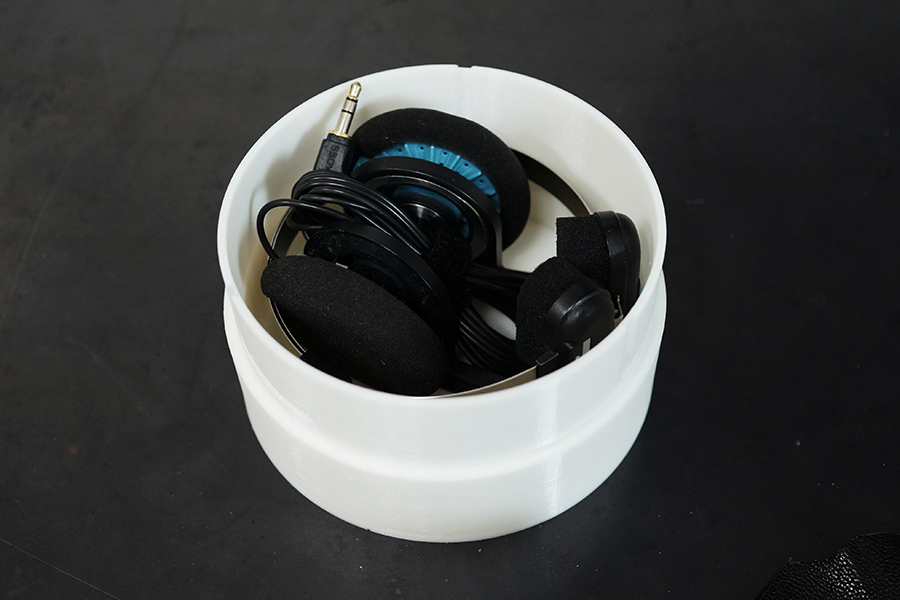

Koss porta Pro를 접어서 넣어주고
뚜껑을 딸깍 돌려서 닫아주면 됩니다. ㅎㅎㅎ
그나저나 다 뽑고 넣어보니
굉장히 정확하게 딱 들어맞는군요!
이럴 줄 알았으면 디자인을 조금 하는건데..
어떨지 몰라서 그냥 뽑아 봤는데, 아쉽네요.
조만간 디자인 좀 해서 다시 뽑아봐야겠습니다. ^^
아!
그나저나 이걸 만들게 아니고..
이어폰 케이스를 만들면 되겠군요!!! @.@
자작력을 한 번 활활 태워봐야겠습니다. 하하하하하하하하하하하!!!
그렇게 이어폰 케이스 만들기로 마음을 먹고
몇 가지를 그려보고 출력해보면서
사이즈도 최적화 시키도
디자인도 여러 가지로 만들어보고
아~~~ 주~~~ 재미집니다!!! ㅋㅋㅋ

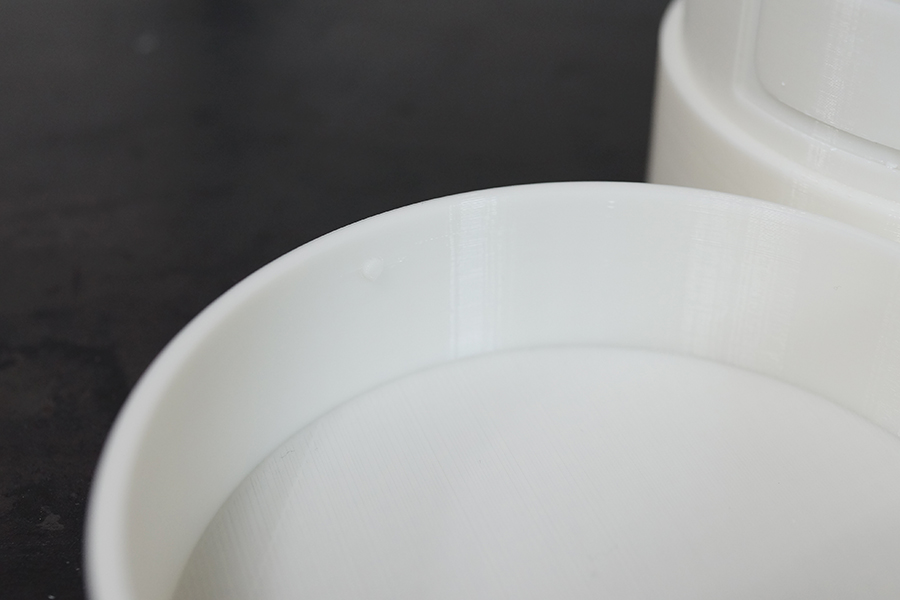

로고 음각 / 무늬 없는 케이스
심플하니 좋습니다!
그래서 뽑아 봤습니다. ㅎㅎ
제법 괜찮은데 너무 밋밋하죠?

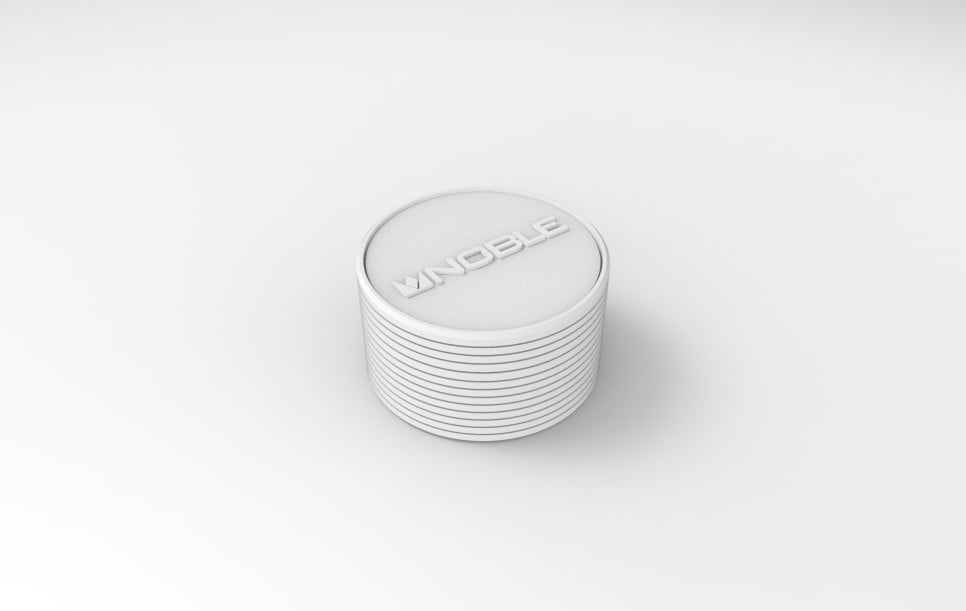

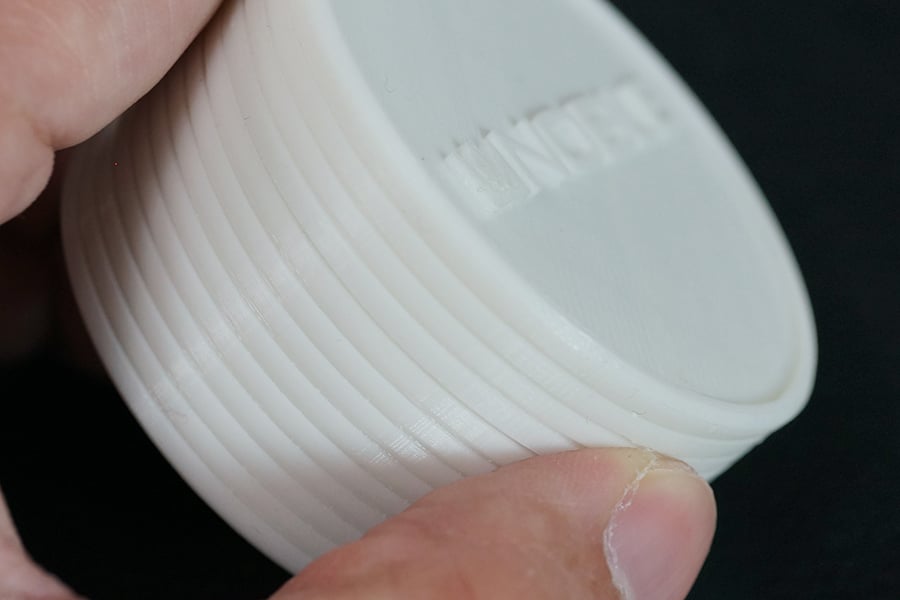

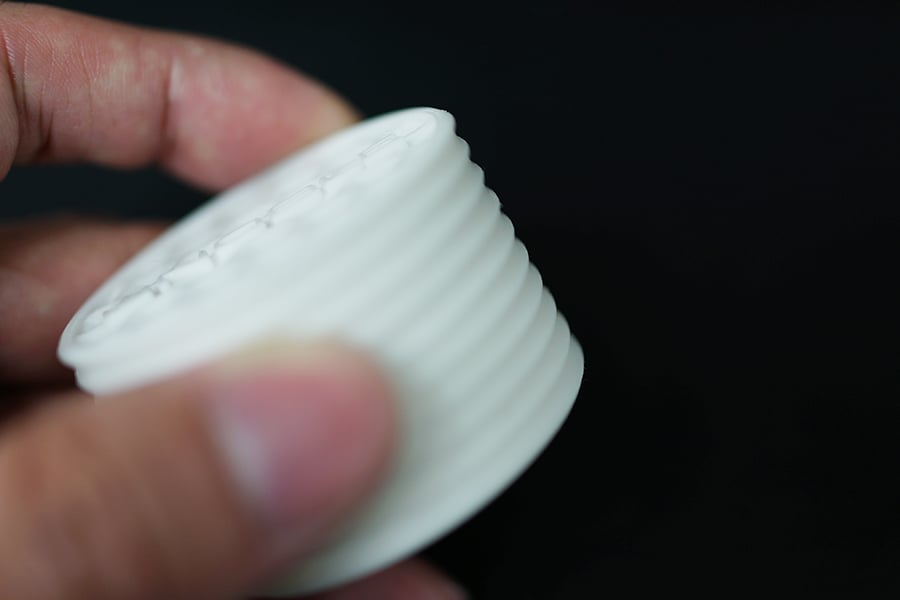

양각로고 + 케이스 옆면 스트라이프 패턴
0.5mm 틈인데
이정도까지는 잘 나오는군요! ㅎㅎ
이 디자인도 괜찮은 것 같습니다.

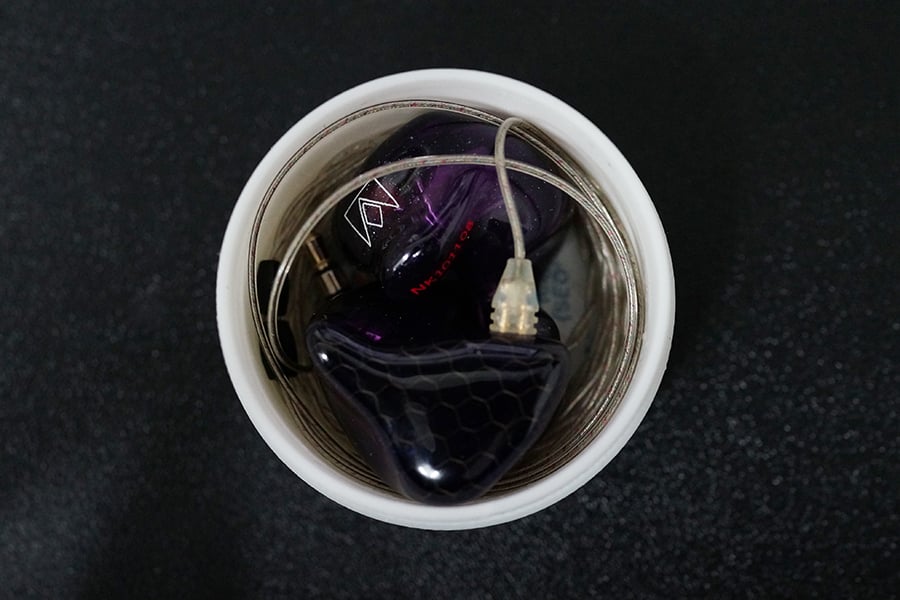

내경 52mm 인데
사이즈는 적당히 괜찮은 것 같습니다.

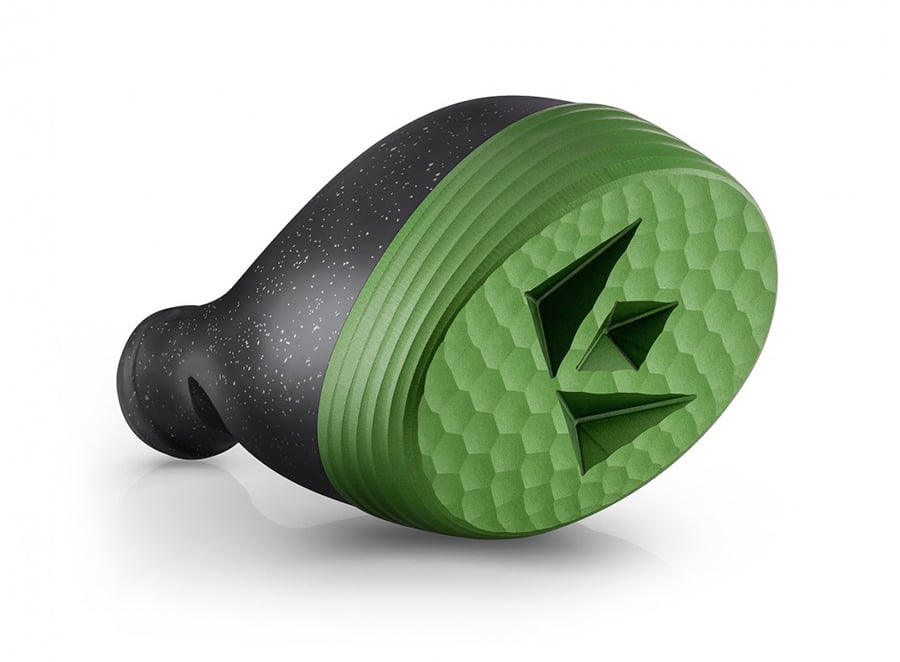

출처 : 노블 오디오 (https://nobleaudio.com/en/)
그러다 노블 홈페이지에서
저 하우징 디자인을 보고 꽂혀서 그려봤습니다.

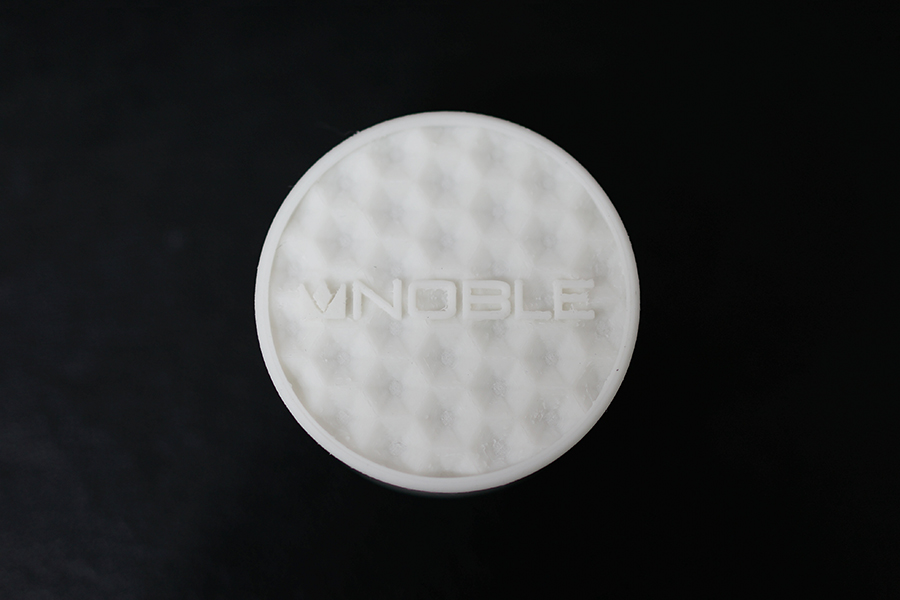

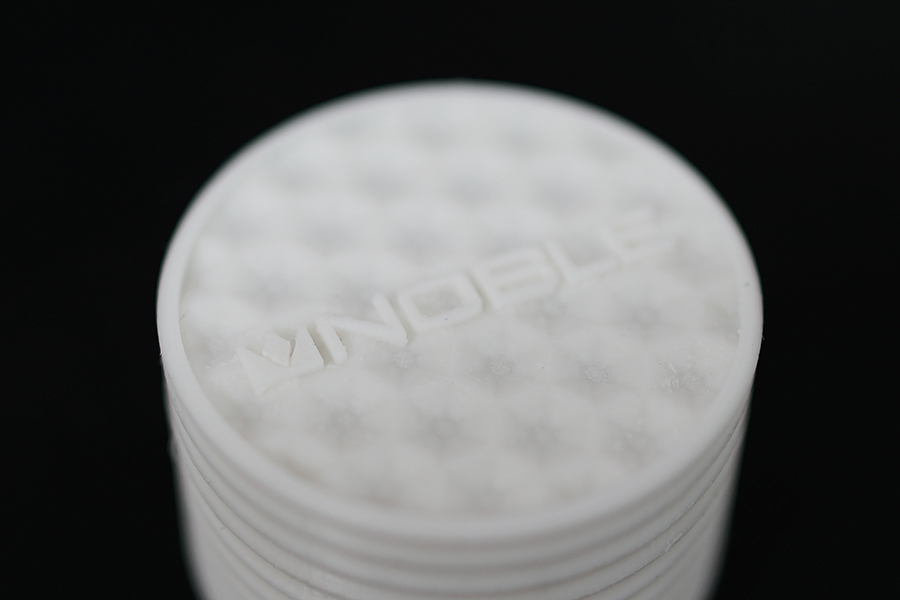

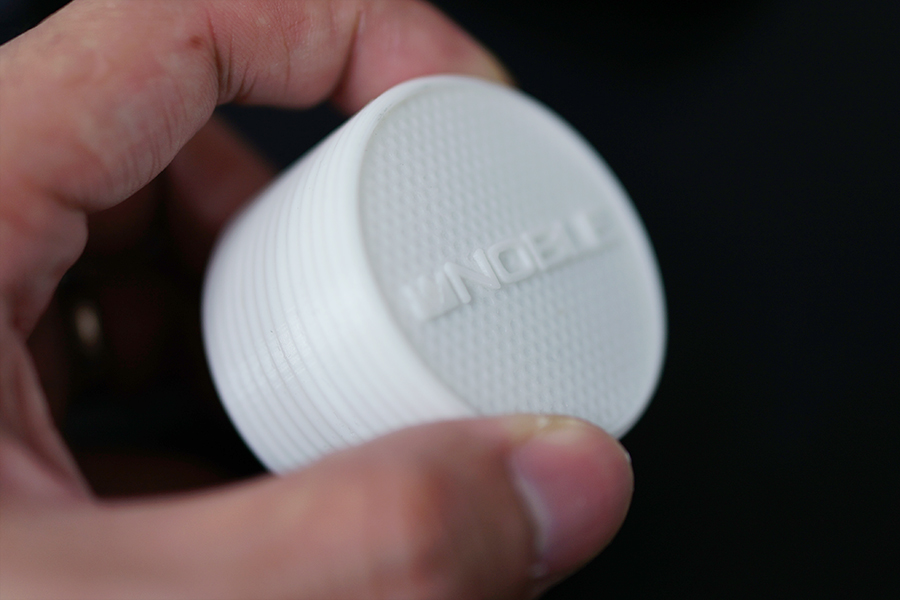

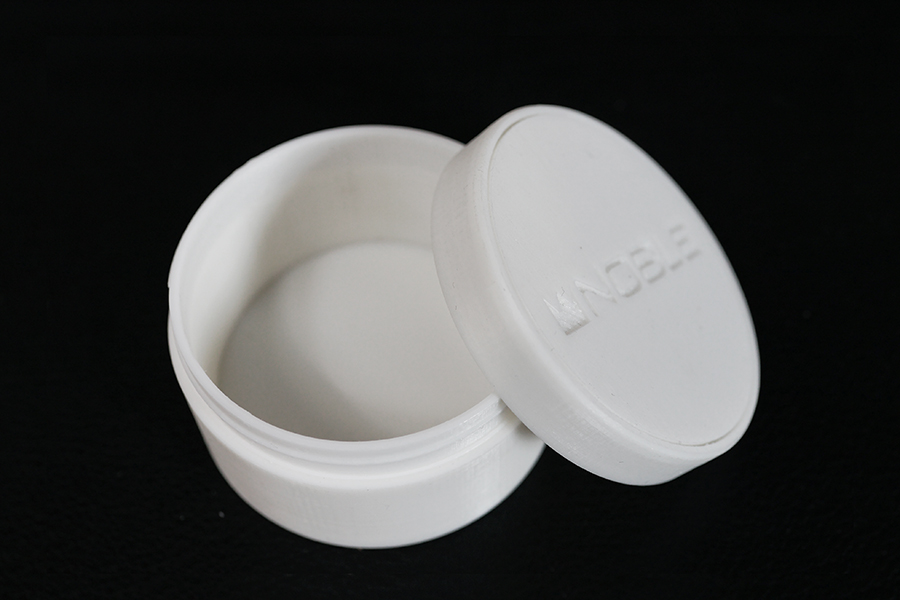

노블 패턴 + 양각 로고
오오오~ 이거 점점 고급져지고 있습니다. ㅋㅋㅋ
ㅎㅎㅎ 기가막히게 나오는군요!
저 패턴 때문에 레이어 높이는 0.05mm로 출력했습니다.

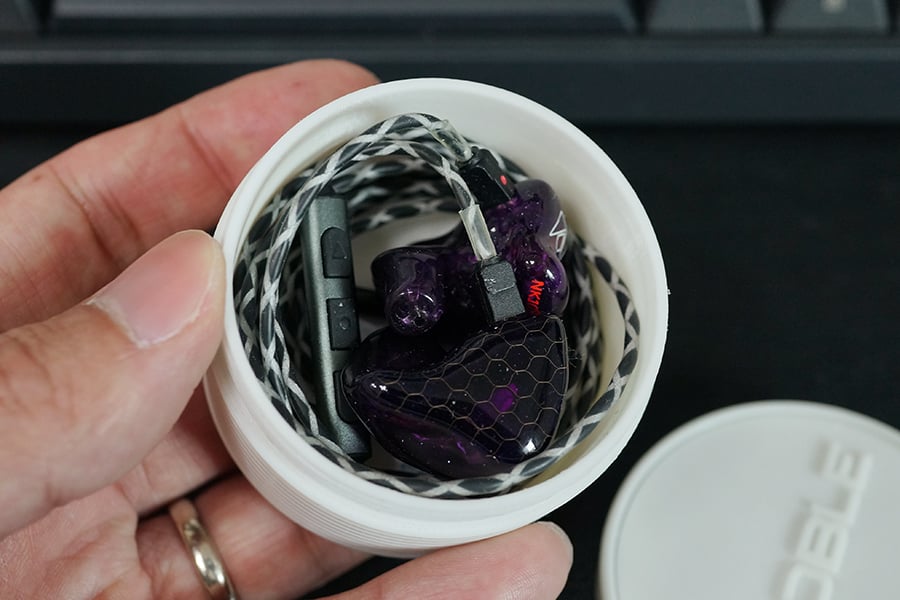

그리고, 얼마전 되살려낸 Estron Linum Bax 2Pin 케이블을 사용하려고 보니
사이즈가 더 작아도 될 것 같아서

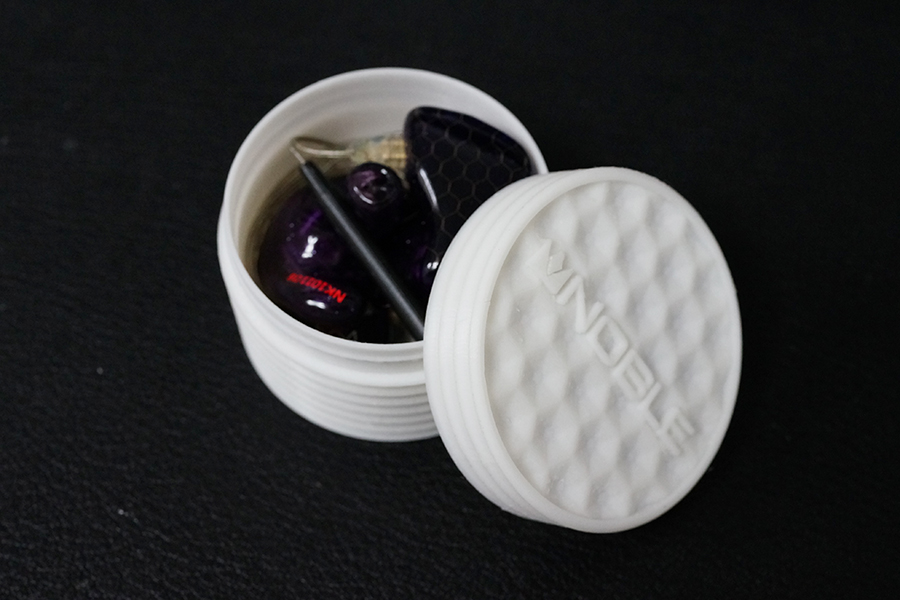

사이즈를 내경 45mm로 최소화 하였습니다.
사이즈는 이보다 더 줄일 수 없을 만큼 아주 기가막히게 맞습니다.

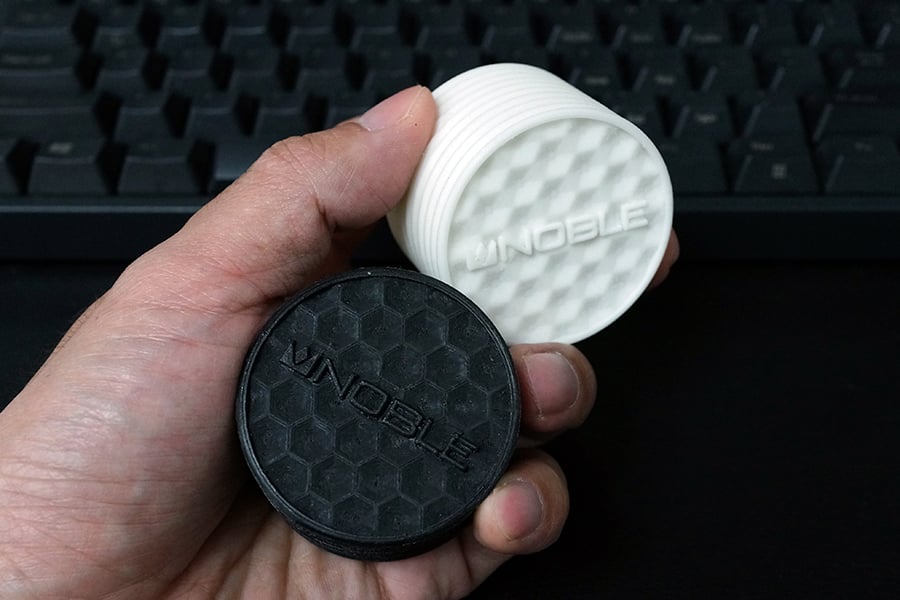

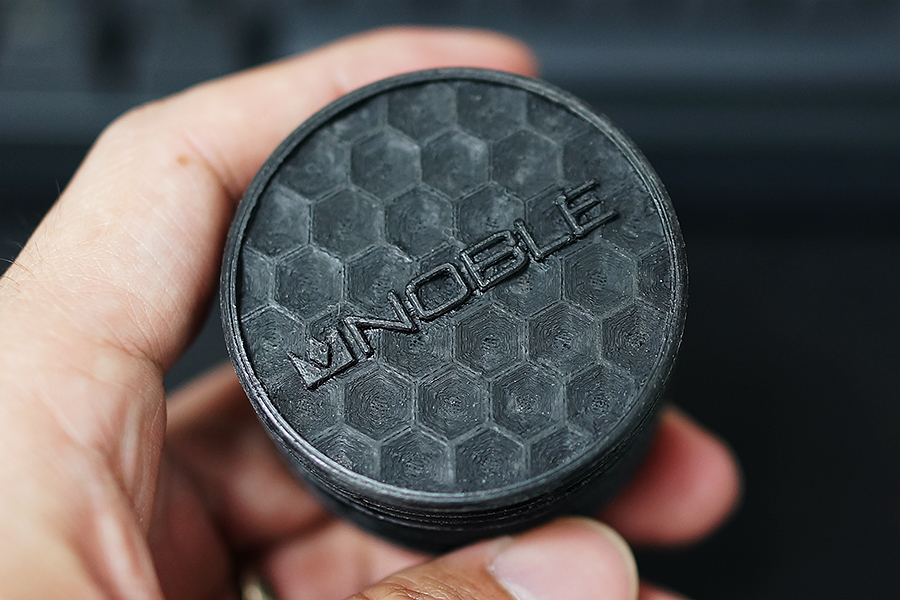

Bold Honeycomb Pattern + 양각로고
상판 패턴과 옆면 패턴도 좀 더 볼드하게 디자인해 볼륨감을 줬습니다.
개인적으로 이게 참 마음에 드는군요!
프린터에 검정 필라멘트가 끼워져 있어서
일단 검정색으로 출력해봤는데
괜찮은 것 같습니다. ㅎㅎ
흰색으로 하나 출력해서 괜찮은 놈으로 사용해야겠습니다.

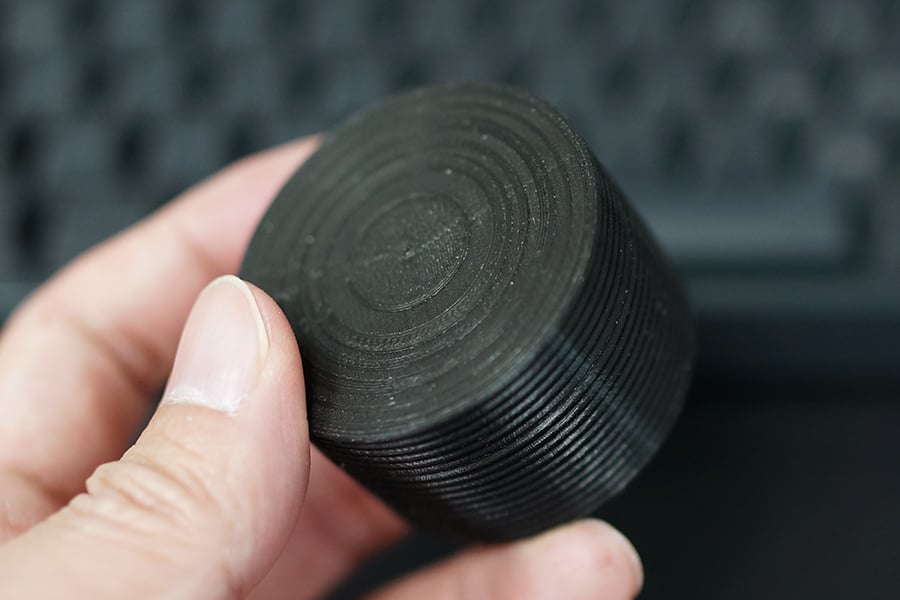

레코드 판 패턴
노블 하우징 케이스 디자인을 모티브로 신나게 뽑다가
갑자기 조금 다른 디자인이 떠올랐습니다.
진짜 레코드판을 쌓아 놓은 모습을 케이스로 만들면 좋을 것 같아서 해봤는데
이거이거 진짜 괜찮은 것 같습니다. ㅎㅎㅎ
오~ 나름 제법 레코드판 느낌이 납니다.
가운데 부분을 흰색으로 뽑아서 끼울 수 있게 수정해서 다시 뽑아봐야겠습니다. ㅋㅋㅋ

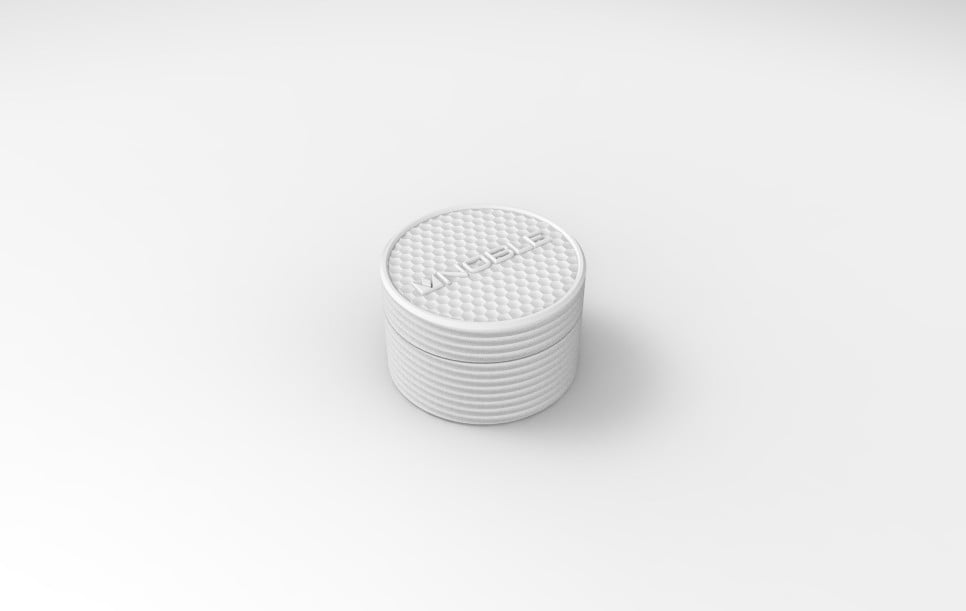

그리고, 여러 가지 디자인을 뽑아보고 이녀석으로 최종 결정했습니다!
이왕이면 3D 프린터만의 장점을 살려
다른 가공방법들로 만들기는 어려운 디자인으로 결절했습니다.
뚜껑에는 볼드한 육각 패턴에 노블 로고를 양각으로 넣어주었고
케이스 옆면도 양각 패턴을 넣어주었습니다. ㅎㅎ
내부직경 45mm로 최소로 줄인 사이즈 입니다.
크~ 사이즈도 기가막히고, 디자인도 아주 마음에 듭니다!!!

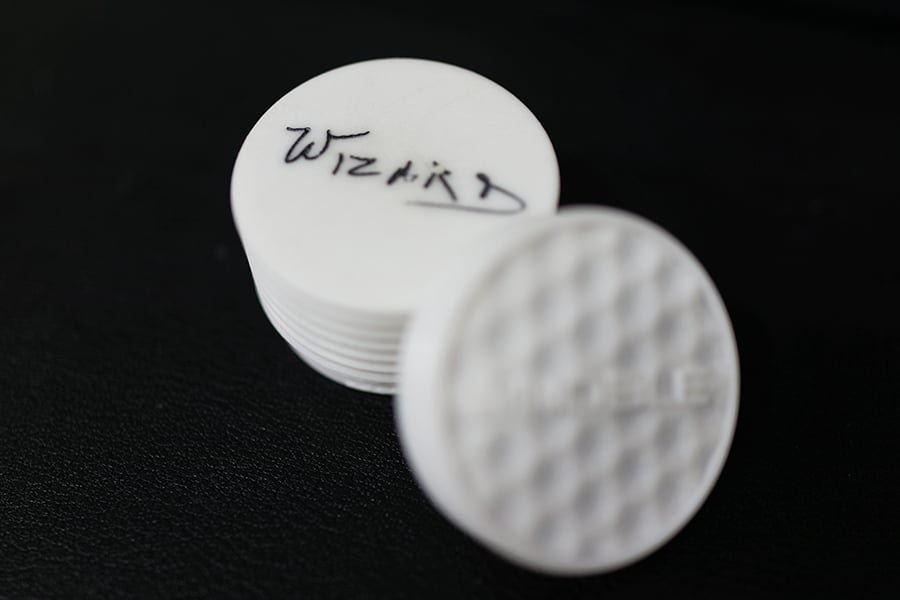

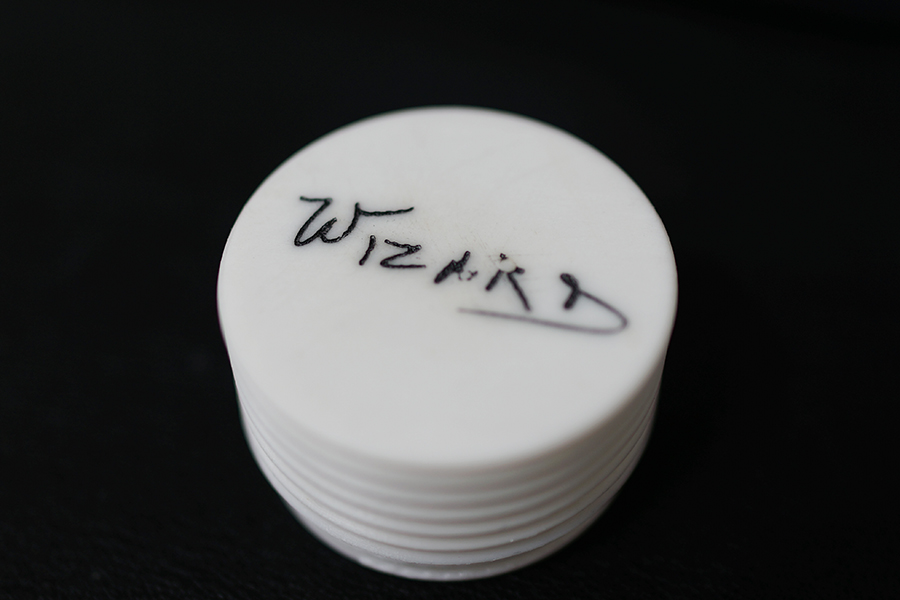

아! 그리고, 케이스 바닥면에 포인트를 하나 주었습니다~!
바로 노블하면 빠질 수 없는
Wizard 사인을 넣어주었죠! ㅎㅎㅎ
흡족하군요!!!
그리고, 현재 사용중인 케이스들 입니다.
긴 글 읽어 주셔서 감사합니다. ^^
요즘 작업하는 것들은 인스타그램에 많이 올립니다. ^^
인스타그램도 많이 놀러와주세요.
지구 탐사중인 지구인입니다.
-
