고장난 드럼세탁기 분해,수리(실패)
페이지 정보
본문
예전 세탁기 고장 수리 문의를 올려놓은적이 있읍니다(클ㄹo)
당시,유튜브 영상을 보고서
https://www.youtube.com/watch?v=PivwSu18qqQ
한번 열어봐야 하는데,생각만 해보다 저번달에 열어봤음돠
유튜브영상과는 작업내용이 다릅니다
카본브러쉬?는 없는듯 했고,
모터가 DD(Direct Drive)모터로,
벨트로 구동(옛날 경운기=털털이)되는게 아니라,
원판모양의 DD모터가 통과 일체로 돌아가는 구조?입니다
세탁기 앞면에 "10년 보장" 스티커에 작은 글씨로 DD.motor가 적혀있었는데요
당시까지는 몰랐으니깐,
유튜브내용처럼 카본브러쉬를 교체하면 되지않을까?란 희망을 가졌지요
커버열기전까지는 같은 기조였구요
열어보고선 ,,, 음 아니구나 알았어요
열심히 검색을 해본봐론,
DD모터에선 "홀센서(Hall sensor)"를 교체해주면 , 돌아갈수 있다로 이해하게 됐어요
유튜브 찾아보면, 홀센서 교체영상도 나오고, 간단히 교체할수 있으며
인터넷에 쉽게 구할수 있기도 합니다
https://www.youtube.com/watch?v=H7FRIimVfSY

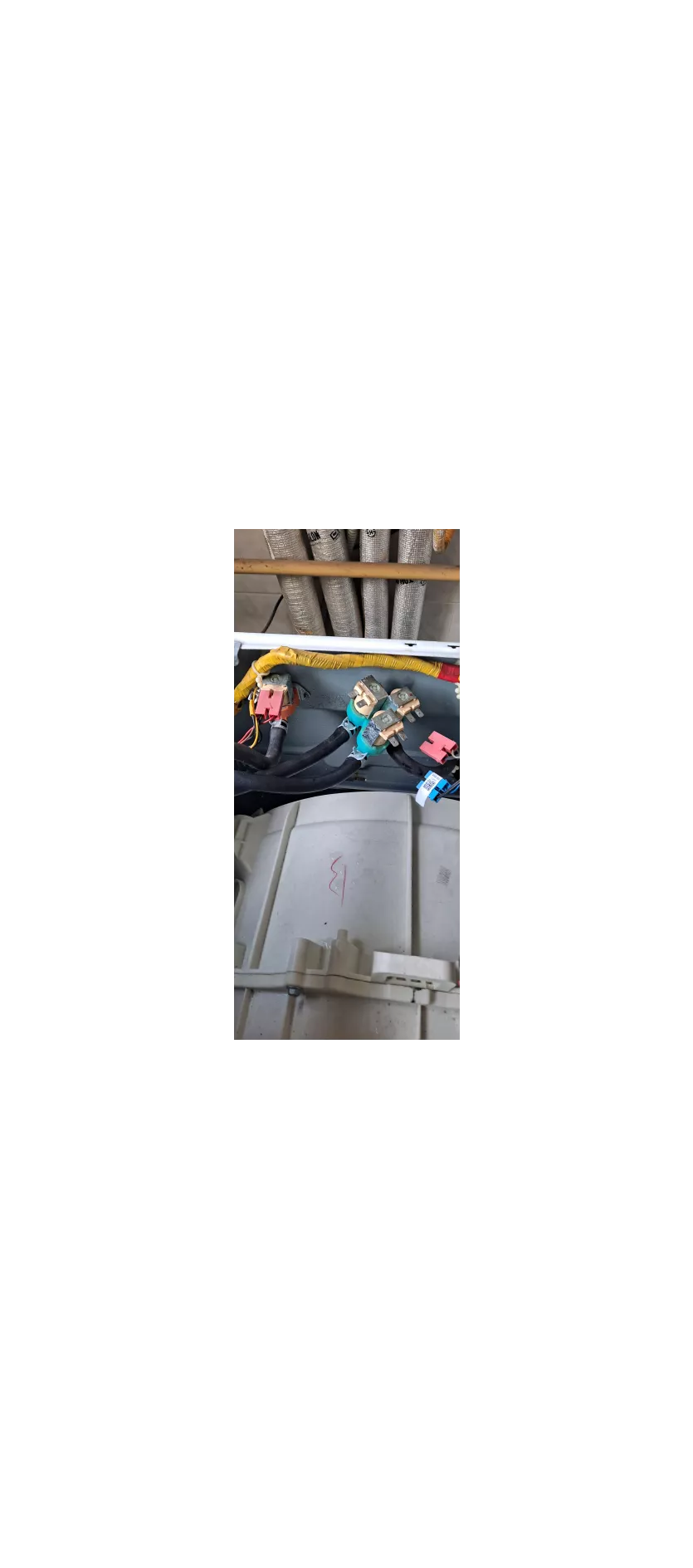

뒷판열면 나오는 모습입니다
전동드라이버 입구쪽 녹슨흔적은,
상단 솔레노이드 급수밸브에서 누수의 흔적요
커버열면 나오는 DD모터부 입니다
중앙의 육각볼트를 풀면 코일이 감긴 모터가 들어나구요
볼트가 빠지지 말라고, 본드칠이 되어있어서,
임펙랜치나 임펙드라이브로 쎄게 풀려고 하면, 볼트가 뿌러질수 있다니깐 주의를 요하고,
스페너걸어놓고, 고무망치로 퉁퉁 치면서 하면 쉽게 풀립니다
해머전동드릴에 복스알 끼워서는 안됨요
집에 그만한 스패너가 없어서,
자로재서는 18mm , 실제로는 19mm 철물점 2번 갔다 왔음요
옆에 달린게 "홀센서"입니다
한쪽이 새카맣게 탄흔적은,
위에 말한 급수밸브쪽 누수로, 그로인해 코일한쪽은 끊어진 상태입니다
기껏 분해하고, 희망을 가져봤으나 코일이 끊어져서 헛수고가 되버렸어요
홀센서는 규격이고, 모델명이 적혀있읍니다
인터넷에 삼성,LG 구분해서 팔리고 있으니
드럼이 약하게 돈다던가, 돌다가 만다던가 아예 돌지 않는다던가 하면,
홀센서 교체로 고칠수 있는 여지가 있다 볼수 있읍니다
고장의 원흉?인 급수밸브쪽 누수인데요
왼쪽이 온수, 오른쪽 냉수 솔레노이드?밸브에 실금으로 누수가 되고 있었어요
요것도 인터넷에 팔리고 있어, 교체가 가능합니다 (혹은 제조사 문의하면 부품수급이 가능할수도요)
수도계량기처럼 겨울 동파주의요
모터쪽은 10년 보장이라 기간내라면 AS가능할듯싶구요
이 세탁기는 10년이 넘어서 비용이 많이 나감요
누수도 있고해서 , 버릴거에요
더이상 사진이 올라가지 않는데,
이사하거나, 이동시에 내부 드럼이 흔들리지 말라고 고정브라켓(4개)이 있읍니다
세탁기 구입할때 딸려오는데, 뒷판주위로 네군대 홈이 있어요
이사시에는 꼭 채워서 하셔야 한답니다 (분해하면서 추가로 습득했어요)
======== 한번 분해해서 구조나 동작원리를 조금 이해한거로 만족하고 있어요 ====
-
07:24
댕강님의 댓글의 댓글
제경우, 전원이나 조절부는 정상작동인데 , 매가리없이 돌다 멈추고 에러뜨는 경우고,
홀센서 연결부쪽이 누수에 의한 쇼트?로 시커멓게 타버린경우라,
센서만 바꿔서는 안되는 경우같아요
쭈구리고 앉아하는데, 행동반경에 제약이 있어 , 즐겁지만은 않읍니다
YBman님의 댓글
역불님의 댓글
해결된다면... 급수 밸브 누수부는 교체나 물길을 돌려서 처리하는 방법도 있을텐데.... 아쉽네요.
댕강님의 댓글의 댓글
앵oo님의 댓글
문제가 수리 자체보다 세탁실 치우고 공간 만드는 게 너무 힘들더라고요 ㅠ
고생 하셨습니다 ㅜ
