한가위 연휴 동안 귀차니즘으로 미뤄왔던 삽질 작업을 마침내 진행했습니다.

2018년에 조카 초등학교 입학 선물로 사준 MSI 노트북입니다. ( 170만원 정도 주고 산 듯 )

워낙 오래전이라 기억이 희미해서 제품 시리얼을 확인해봤더니 2015년에 제조된 제품이더라고요 ㅋㅋ 엄청 오래도 썼네요.

몇 달 전 HP 새 노트북을 주고, 이건 제가 재활용해볼까 하는 마음에 바이오스 업데이트를 시도하다 벽돌이 된 물건입니다.

당시 MSI 제품 특성상 롬 바이오스 용량 제한 문제로 바이오스를 순차적으로 업데이트해야 했지만, 이를 모르고 최신 버전으로 바로 올리는 바람에 벽돌이 되고 말았습니다.

AS 기한은 진즉 지났고 알리에서 판매 중인 CH341 롬 라이터 모듈로 문제를 해결했습니다.

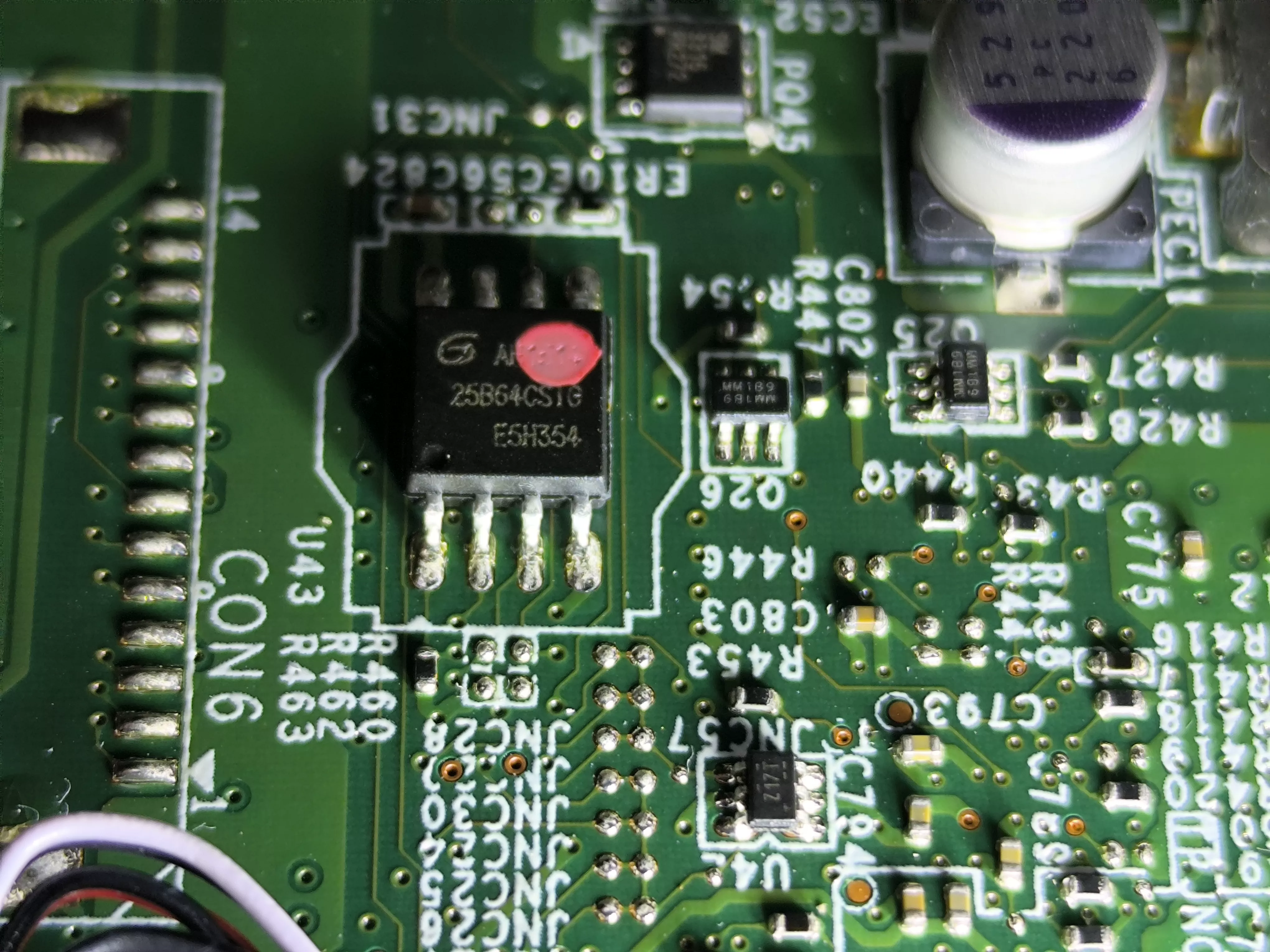

사진은 MSI GE72-6QF 모델의 롬칩을 근접 촬영한 것으로, 롬칩 일련번호는 25864CS1G로 각인되어 있습니다.

이 일련번호는 매우 중요합니다. 이를 알아야 롬칩에 적합한 롬라이팅 프로그램을 찾을 수 있습니다.

참고로 빨간 큰 점이 있는 IC가 롬칩이며, 아래 검은색 작은 점이 기준이 되는 1번 핀입니다.

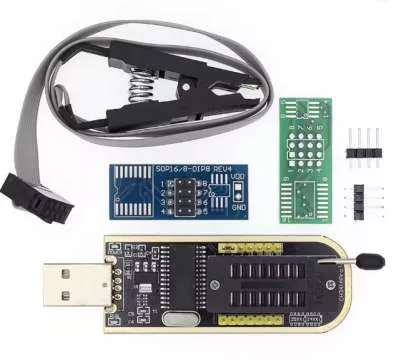

알리익스프레스 천원마트 같은 곳을 찾아보시면 CH341 모듈 패키지를 찾으실 수 있습니다. USB 롬라이터와 롬집게로 구성된 제품이며, 약 4천 원 정도에 구매했습니다.

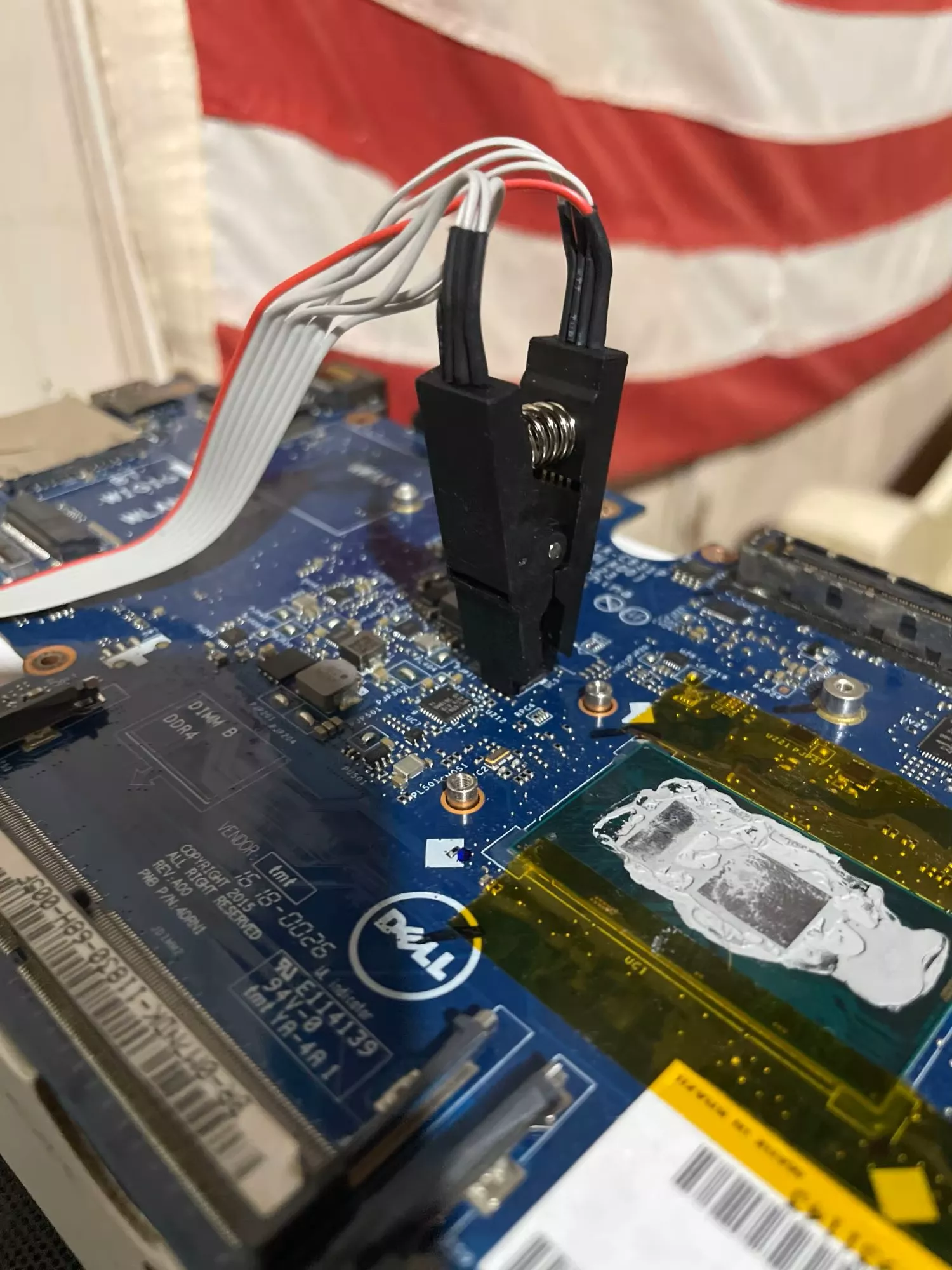

[작업 과정을 촬영하지 않아서 대신 가져온 이미지로 대체합니다.]

IC의 1번 핀과 롬 라이팅 모듈의 롬 집게 1번을 확인하여 동일한 핀끼리 연결한 뒤, 롬 라이팅 프로그램으로 미리 준비해둔 롬 바이오스 파일을 쓰기하면 되는 간단한 작업입니다. 단, 롬 집게를 IC에 연결할 때 접촉이 불안정하면 오류가 발생할 수 있으므로, 집게를 롬 핀에 정확히 물려야 한다는 점을 주의해야 합니다.

롬라이터 모듈은 롬집게의 1번 핀을 파란색 작은 기판의 1번 핀에 연결하고, 파란색 기판의 반대편 핀들 중 1번 핀을 검은색 USB 롬라이터 모듈의 1번 핀에 맞춰 결합한 뒤, 레버를 당겨 고정하면 됩니다.

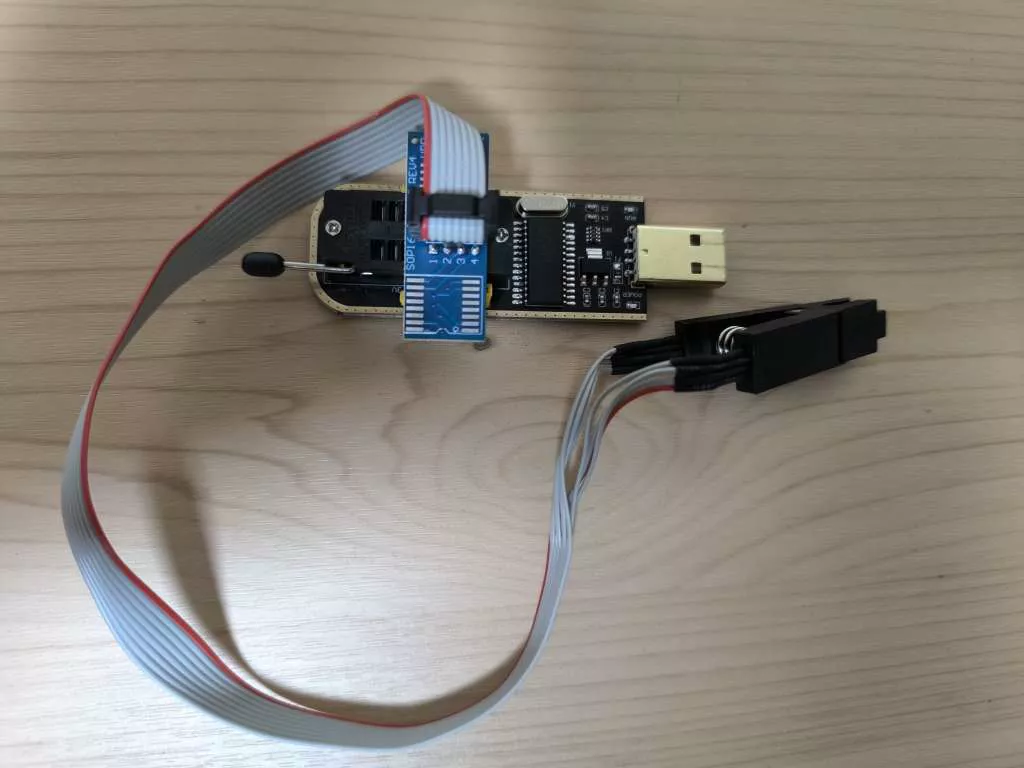

[완성된 CH341 롬 라이터 모습]

글제목에 삽질이라고 표현한 이유는 여기까지는 어렵지 않지만, 제조사의 롬칩에 적합한 롬라이팅 프로그램을 찾는 것이 어렵기 때문입니다. 제 경우에는 한참 동안 구글링을 해서 아래 홈페이지에서 정보를 얻고, AsProgrammer 프로그램을 사용해 성공했습니다. 검색해보니 프로그램이 정말 많은데, 다른 프로그램들은 오류가 발생하더라고요.

제가 참고한 웹문서는 아래 링크에 첨부해 놓겠습니다. 영어로 된 페이지이긴 하지만 번역기를 사용하셔도 충분히 이해할 수 있습니다.

[참고한 Asprogrammer 사용법 영상]

https://youtu.be/VzeeZj4Vvu4?si=O-yBoAuLsay1A5oY
